Icar RPC 8LGA User Manual

ITALIANO
ALL77 rev2 jan18 3 / 28
1 DESCRIZIONE
 Controllore automatico del fattore di potenza.
 Controllore automatico del fattore di potenza.
 Montaggio a pannello, contenitore standard 144x144mm.
 Display LCD a icone retroilluminato.
 Versioni:
 8LGA con 8 gradini, espandibile a 14 max.
 5 tasti di navigazione per funzioni ed impostazioni.
 Messaggi di allarme con testi in 6 lingue.
 Bus di espansione con 2 slot per moduli di espansione:
o Interfacce di comunicazione RS232, RS485, USB, Ethernet.
o Uscite a relè aggiuntive
 Elevata accuratezza delle misure in vero valore efficace (TRMS).
 Vasta gamma di misure disponibili, inclusive di THD di tensione e di corrente con analisi delle singole armoniche fino al 15.mo
ordine.
 Ingresso di misura tensione separato dall’alimentazione, utilizzabile con TV in applicazioni di media tensione.
 Alimentazione ausiliaria ad ampio intervallo di tensione (100-440 VAC).
 Interfaccia di programmazione ottica frontale, isolata galvanicamente, alta velocità, impermeabile, compatibile con chiavetta
USB e WIFI.
 Protezione impostazioni via password a 2 livelli.
 Copia di salvataggio delle impostazioni originali.
 Sensore di temperatura incorporato.
2 FUNZIONE DEI TASTI FRONTALI
Tasto MODE - Selezione a rotazione fra le misure disponibili. Usato anche per l’accesso ai menu di programmazione.
Tasti   - Servono per impostare valori e selezionare gradini.
Tasto - Serve per selezionare la modalità operativa automatica.
Tasto - Serve per selezionare la modalità operativa manuale.

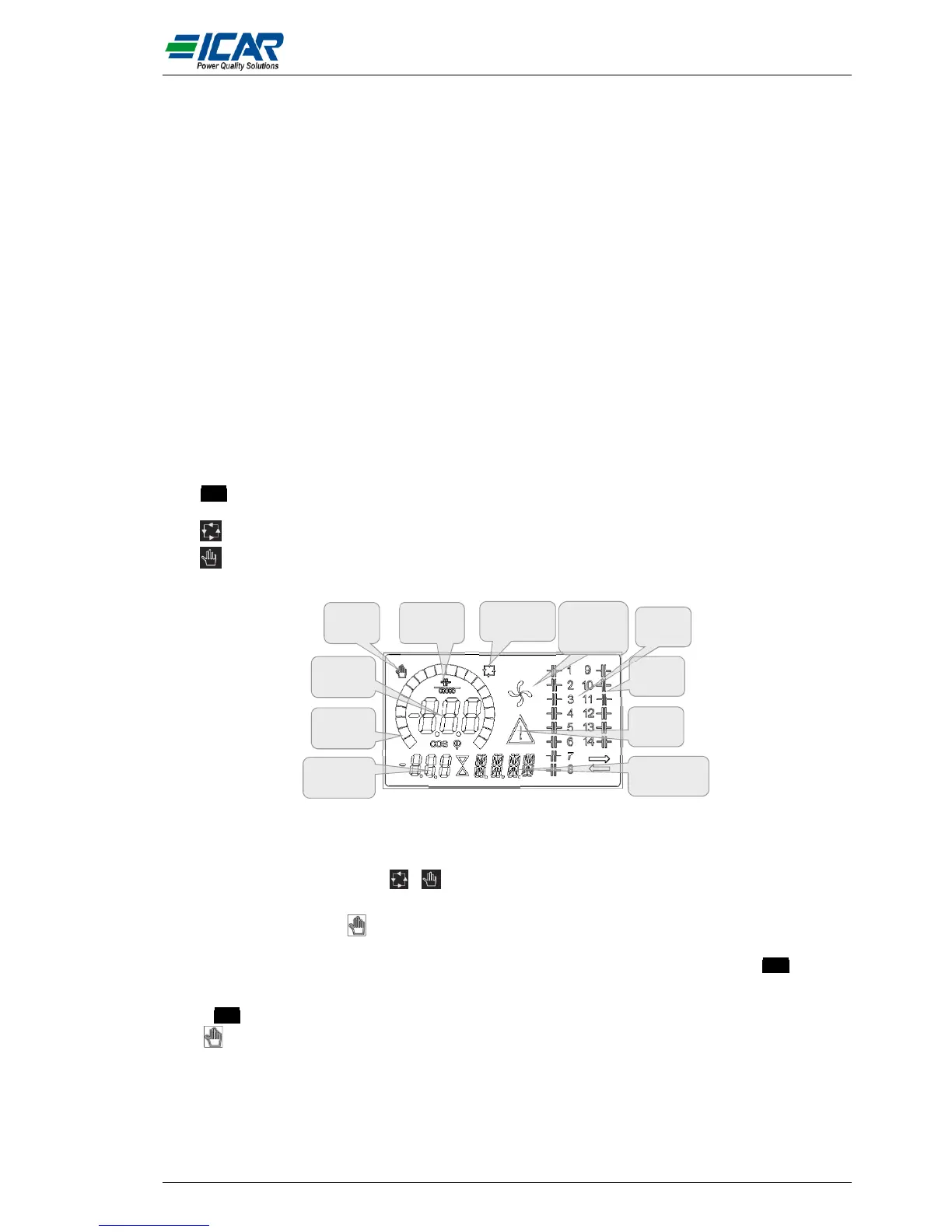

3 INDICAZIONI SUL DISPLAY
4 MODI OPERATIVI
4.1 Modi MAN e AUT
Le icone AUT e MAN indicano la modalità di funzionamento automatica o manuale. Per cambiare le modalità di funzionamento
automatico/manuale tenere premuti i tasti o per 1 secondo. La modalità di funzionamento rimane memorizzata anche in
assenza della tensione di alimentazione.
4.2 Modo manuale (MAN)
Quando l’apparecchio è in modalità manuale, è possibile selezionare uno degli step ed inserirlo o disinserirlo manualmente.
Oltre alla apposita icona, il display alfanumerico visualizza MAN per evidenziare la modalità manuale. Premendo MODE è possibile
scorrere le altre misure come di consueto. Mentre il display alfanumerico è posizionato su MAN, è possibile attivare/disattivare
manualmente gli step. Per selezionare uno step utilizzare i tasti ▲o ▼. Lo step selezionato lampeggia velocemente.
Premere MODE per inserire o disinserire lo step selezionato. Se lo step selezionato non ha ancora esaurito il tempo di riconnessione,
l’icona lampeggerà ad indicare che l’operazione è stata accettata e che verrà eseguita non appena possibile.
La configurazione manuale degli step viene mantenuta anche in assenza della tensione di alimentazione. Quando l’apparecchio
viene alimentato nuovamente, lo stato originario dei gradini viene ripristinato.
Stato
uscite
Stato
ventola di
raffreddam.
Allarme
attivo
Modo
Automatiico
Induttivo /
capacitivo
Display
alfanumerico
Stato
step
Modo
Manuale
Display
principale
Barra
grafica
Display
secondario
