ICAR PQS ALL77 rev2 jan18
7 / 28

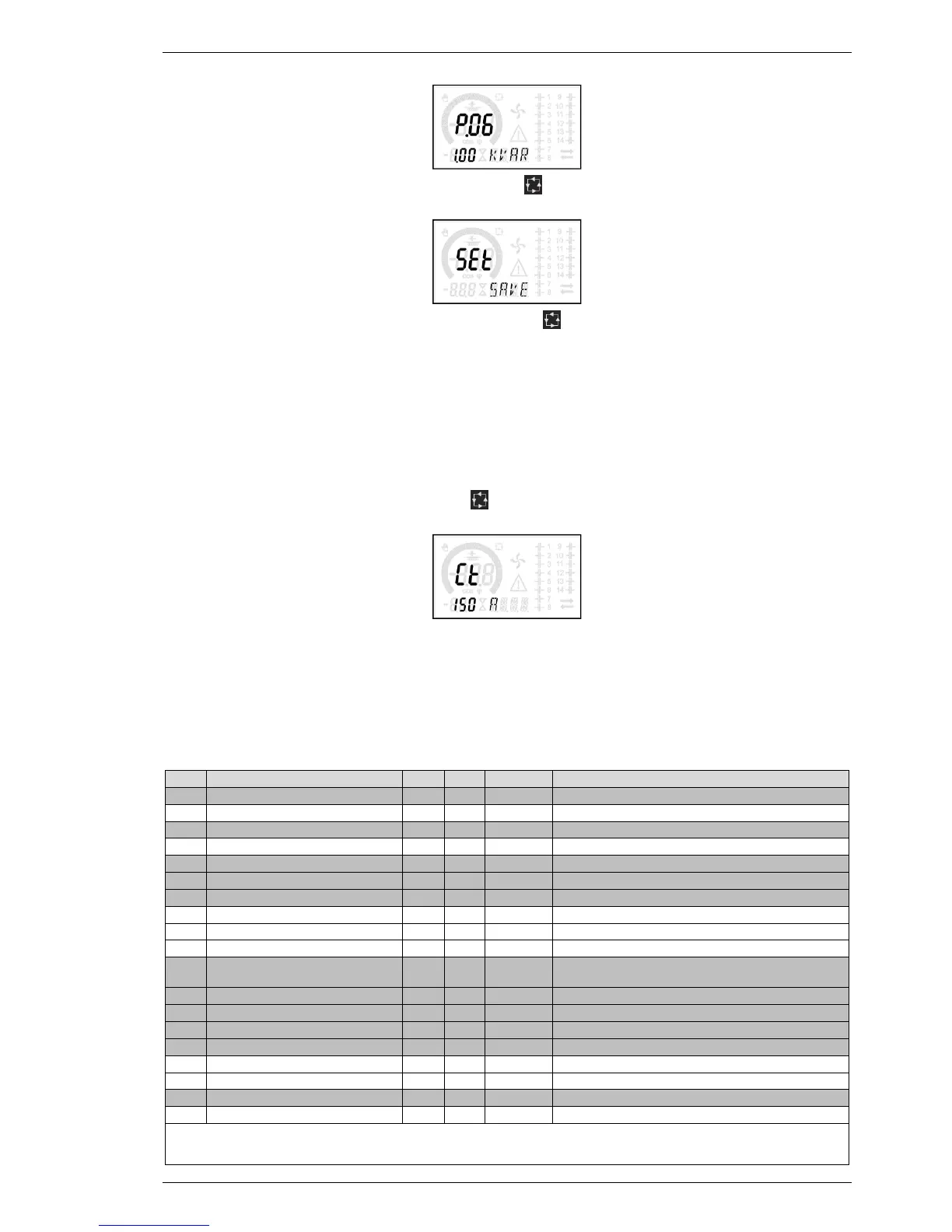

Mentre un parametro è selezionato, con ▲▼se ne può impostare il valore.
Una volta raggiunta l’ultimo parametro del menu, premendo ancora si ritorna alla selezione dei sottomenu.
Con ▲▼selezionare SAVE per salvare le modifiche o EXIT per annullare.
In alternativa, dall’interno della programmazione, tenendo premuto per tre secondi si salvano le modifiche e si esce
direttamente. Se non vengono premuti tasti per 2 minuti consecutivi, il menu setup viene abbandonato automaticamente e il
sistema torna alla visualizzazione normale senza salvare i parametri (come con EXIT).
Rammentiamo che, per i soli dati di set-up modificabili da tastiera, è possibile fare una copia di sicurezza (backup) nella memoria
EEPROM del regolatore RPC 8LGA. Questi stessi dati all’occorrenza possono essere ripristinati (restore) nella memoria di lavoro. I
comandi di copia di sicurezza e ripristino dei dati sono disponibili nel Menu comandi.
11 IMPOSTAZIONE RAPIDA TA
Nei casi in cui non è noto il TA che verrà utilizzato al momento dell’installazione, è possibile lasciare il parametro P.01 Primario
TA impostato su OFF ed impostare tutti i rimanenti parametri. In questo caso, al momento dell’installazione, una volta alimentato
l’apparecchio, il display visualizzerà CT (Current Transformer) lampeggiante. Premendo ▲▼si imposterà, direttamente il valore
del primario del TA. Ad impostazione avvenuta, premere per confermare. L’apparecchio memorizza l’impostazione in P.01 e
riparte direttamente in modalità automatica.
12 TABELLA DEI PARAMETRI
Di seguito vengono riportati tutti i parametri di programmazione disponibili in forma tabellare. Per ogni parametro sono indicati
l’intervallo di impostazione possibile ed il default di fabbrica, oltre ad una spiegazione della funzionalità del parametro. La
descrizione del parametro visibile sul display può in qualche caso differire da quanto riportato in tabella a causa del ridotto numero
di caratteri disponibile. Il codice del parametro vale comunque come riferimento.
Nota: i parametri evidenziati nella tabella con uno sfondo ombreggiato sono essenziali al funzionamento dell’impianto,
rappresentano quindi la programmazione minima indispensabile per la messa in funzione.
MENU BASE
COD DESCRIZIONE PSW UdM DEF RANGE
P.01 Primario TA Usr A OFF OFF / 1...10.000
P.02 Secondario TA Usr A 5 1 / 5
P.03 Fase lettura correnti TA Usr L1 L1 / L 2 / L3
P.04 Verso collegamento TA Usr Aut Aut / Dir / Inv
P.05 Fase lettura tensioni Usr L2-L3 L1-L2 / L2-L3 / L3-L1 / L1-N / L2-N / L3-N
P.06 Potenza step più piccolo Usr Kvar 1.00 0.10 ... 10000
P.07 Tensione nom. impianto Usr V 400V 50 ... 50000
P.08 Frequenza nominale Usr Hz Aut Aut / 50Hz / 60Hz / Var
P.09 Tempo di riconnessione Adv sec 60 1 … 30000
P.10 Sensibilità Usr sec 60 1 … 1000
P.11 Funzione step 1 Usr OFF
A01…A12
P.12 Funzione step 2 Usr OFF =
P.13 Funzione step 3 Usr OFF =
P.14 Funzione step 4 Usr OFF =
P.15 Funzione step 5 Usr OFF =
P.16 Funzione step 6 Usr OFF =
P.17 Funzione step 7 Usr OFF =
P.18 Funzione step 8 Usr OFF =
P.19 Setpoint cosfi Usr 0.95 IND 0.50 Ind – 0.50 Cap
