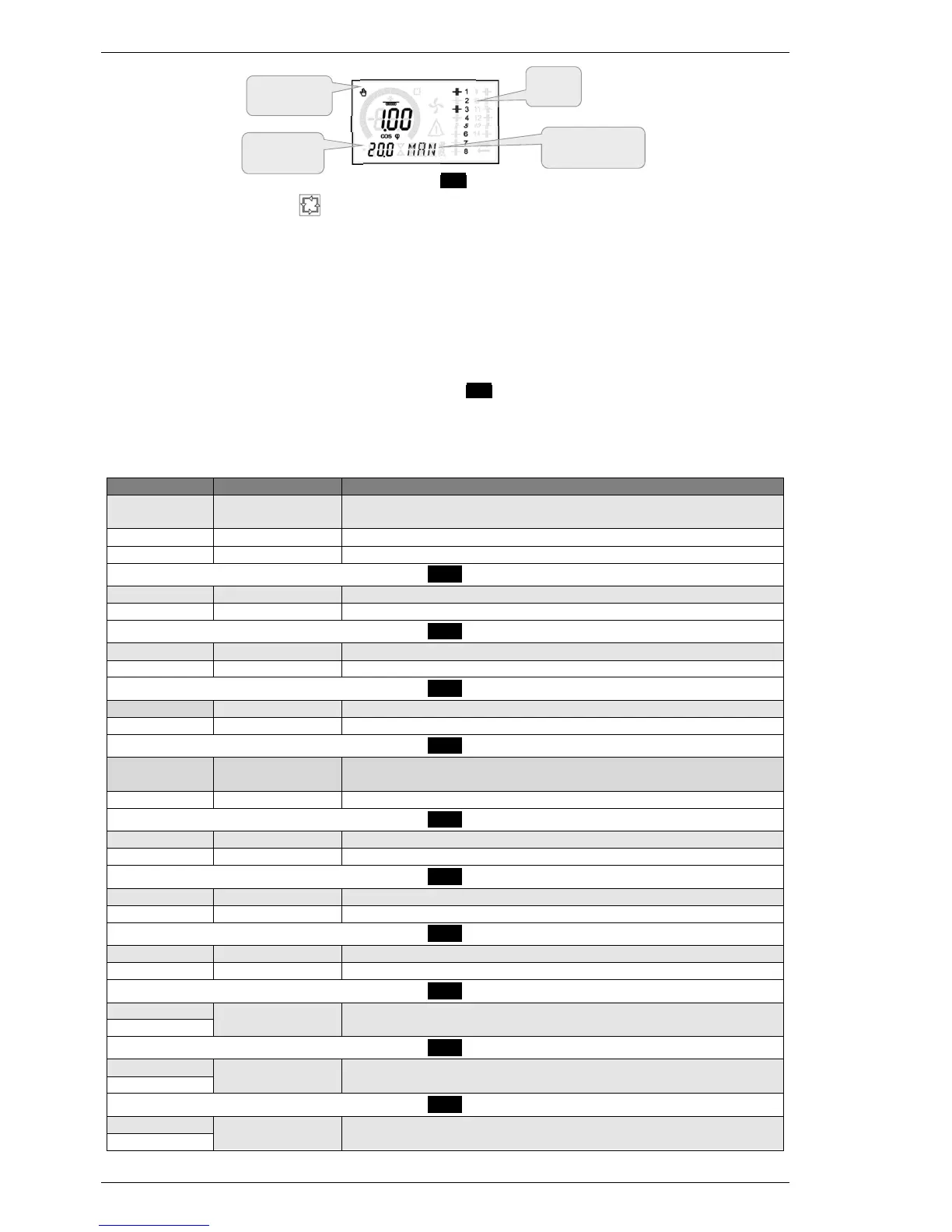

ICAR PQS ALL77 rev2 jan18
4 / 28
▲▼: Seleziona step - MODE :Commuta stato step
4.3 Modo automatico (AUT)
In modalità automatico l’apparecchio calcola la configurazione di gradini ottimale per raggiungere il cosϕ impostato.
Il criterio di selezione tiene in considerazione molte variabili quali: la potenza dei singoli gradini, il numero di manovre, il tempo
totale di utilizzo, il tempo di riconnessione, ecc.
L’apparecchio evidenzia l’imminenza dell’inserzione o disinserzione dei gradini con il lampeggio del loro numero identificativo. Il
lampeggio potrebbe protrarsi nei casi in cui l’inserimento di un gradino non è possibile a causa del tempo di riconnessione (tempo
di scarica del condensatore). Affinché l’apparecchio attui una correzione in automatico, deve essere presente una richiesta media
di potenza reattiva (kVAR) maggiore del 50% dello step più piccolo.
5 MISURE
Il regolatore RPC 8LGA fornisce una serie di misure visualizzate sul display alfanumerico, in abbinamento al cosϕ attuale che
rimane sempre visualizzato sul display principale. Premendo il tasto MODE è possibile scorrere fra le misure a rotazione.
Dopo 30 secondi senza premere tasti, la visualizzazione ritorna automaticamente alla misura di default definita con il parametro
P.47. Se P.47 è impostato su ROT, allora le misure ruotano automaticamente ogni 5 secondi.
In fondo alla lista delle misure è possibile impostare il setpoint del cosϕ, agendo sullo stesso valore impostato con P.19. Di seguito
viene riportata una tabella con le misure visualizzate.
Misura
Icona
Descrizione
Delta-kvar Δkvar
k
var necessari a raggiungere il setpoint. Se
Δkvar
positivo condensatori da
inserire, se negativo da disinserire.
kvar
kvar totali dell’impianto
ΔSTEP
Numero di step di taglia uguale necessari a raggiungere setpoint
MODE
Tensione
V
Tensione RMS di linea dell’impianto.
V HI
Massima tensione registrata.
MODE
Corrente
A
Corrente RMS di linea dell’impianto.
A HI
Massima corrente registrata
MODE
PF medio
WPF
Fattore di potenza medio settimanale.
PF
Fattore di potenza
istantaneo
MODE
THD cond. THdC
Distorsione armonica totale (THD) della corrente nei condensatori (valore
calcolato)
TC HI
Massimo THD registrato.
MODE
Temperatura
°C °F
Temperatura sensore interno.
°CHI °FHI
Massima temperatura registrata.
MODE
THD tensione
THDV
Distorsione armonica % totale (THD) della tensione dell’impianto.
▼▲
VH02… …VH15
Contenuto armonico % dal 2.0 al 15.mo ordine
MODE
THD corrente
THDI
Distorsione armonica totale % (THD) della corrente dell’impianto.
▼▲
IH02…
…IH15
Contenuto armonico % di corrente dal 2.0 al 15.mo ordine
MODE
Setpoint cosfi
IND
CAP
Impostazione del cosfi desiderato (come P.19).
▼▲
MODE
Potenza step
% Potenza residua dello step in percentuale rispetto alla nominale impostata.
▼▲
MODE
Manovre step
OPC Contatore delle manovre (numero di commutazioni) degli step.
▼▲
Indicazione
selezione manuale
Step
inseriti
Icona modo
MAN
Tot kvar inseriti
in MAN
