ICAR PQS ALL77 rev2 jan18
6 / 28

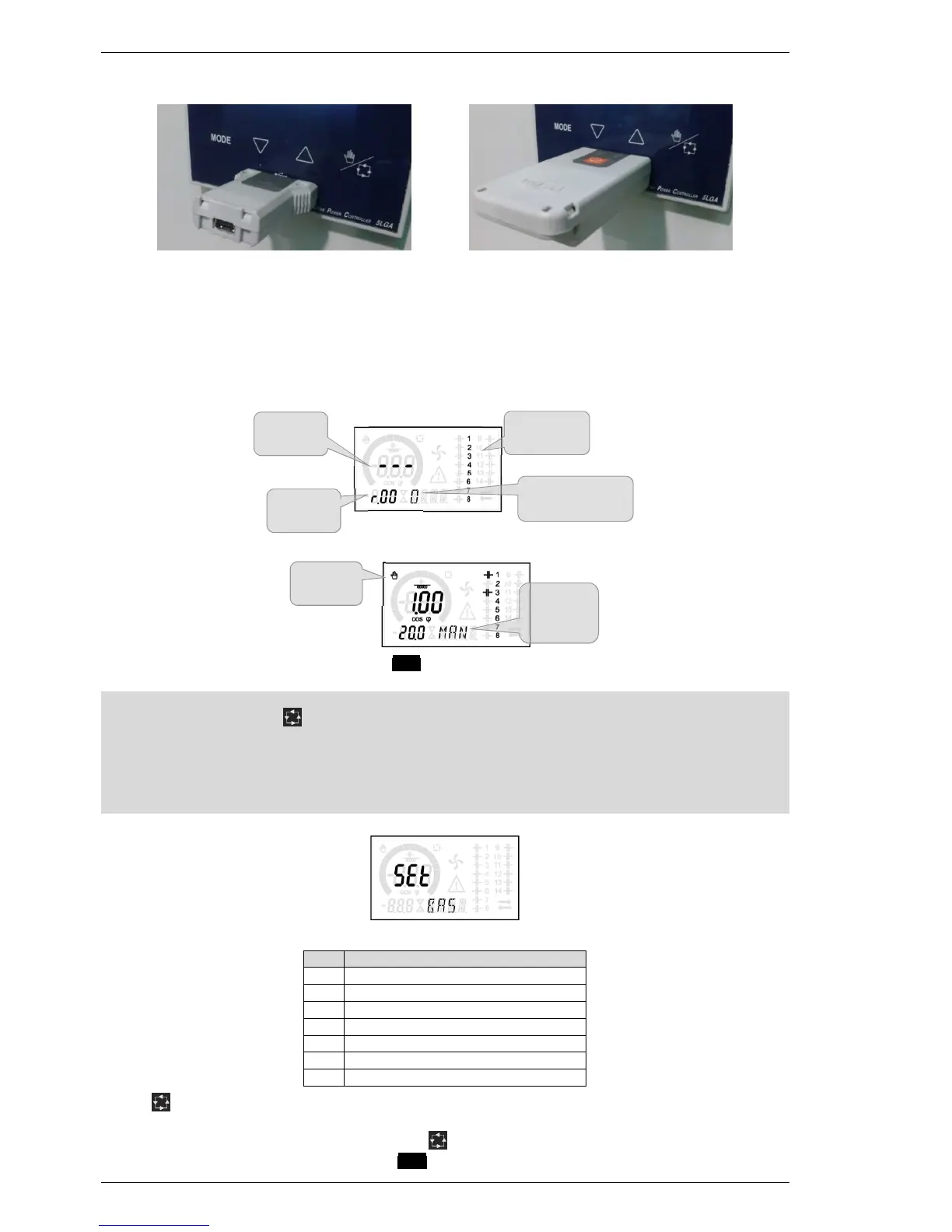

Semplicemente avvicinando una chiavetta USB o WIFI alla porta frontale ed inserendo le spine negli appositi fori, si otterrà il
vicendevole riconoscimento dei dispositivi evidenziato dal colore verde del LED LINK sulla chiavetta di programmazione.
Adattatore di programmazione USB cod. A25060046580008 Adattatore di programmazione WIFI cod. A25060046580009
9 IMPOSTAZIONE PARAMETRI DA PC
Mediante il software di set-up PFC Remote Monitoring è possibile effettuare il trasferimento dei parametri di set-up
(precedentemente impostati) dal regolatore RPC 8LGA al disco del PC e viceversa.
Il trasferimento dei parametri da PC a RPC 8LGA può essere parziale, cioè solo i parametri dei menù specificati.
10 IMPOSTAZIONE DEI PARAMETRI (SETUP) DAL PANNELLO FRONTALE
Per accedere al menu di programmazione (setup): Per accedere alla impostazione del regolatore ci si deve trovare in modalità
TEST (prima impostazione)
oppure in modalità MAN.
Dalla normale visualizzazione misure, tenere premuto MODE per 3 secondi per richiamare il menu principale. Compare SET sul
display principale.
Se è stata impostata la password (P.21=ON), invece di SET compare PAS (richiesta immissione password). Impostare la password
numerica con ▲▼e poi premere per spostarsi alla cifra successiva. Se la password è corretta verrà visualizzato OK U oppure
OK A a seconda se la password è di livello utente o avanzato. Le password si definiscono con P.22 e P.23. Di default sono impostate
a 001 e 002. La password avanzata 002 non è disponibile se il regolatore è installato su un quadro ICAR. Se si inserisce
una password errata verrà visualizzato ERR.
Dopo l’inserimento della password l’accesso è consentito fino a che l’apparecchio non viene resettato o fino a che non trascorrono
2 minuti senza pressioni sui tasti. Una volta inserita la password, ripetere la procedura di accesso alle impostazioni.
Premere ▲▼ per selezionare il sottomenu desiderato (BAS ADV ALA…) che viene visualizzato sul display alfanumerico.
Nella seguente tabella sono elencati i sottomenu disponibili:
COD DESCRIZIONE
BAS Accesso al menu Base
ADV Accesso al menu Avanzato
ALA Accesso al menu Allarmi
CMD Accesso al menu Comandi
CUS Accesso al menu Custom
SAVE Uscita con salvataggio delle modifiche
EXIT Uscita senza salvataggio (annulla)
Premere per accedere al sottomenu selezionato. Quando si è all’interno di un sottomenu, sul display principale viene
visualizzato il codice del parametro selezionato (es. P.01), mentre sui display numerico ed alfanumerico in basso vengono
visualizzati i valori del parametro e/o la descrizione. Premere per avanzare nella selezione delle voci (ad esempio scorrere
fra i parametri P.01P.02 P.03…), oppure premere MODE per retrocedere.
