Icar RPC 8LGA User Manual

ICAR PQS ALL77 rev2 jan18
5 / 28
MODE
Ore step
H  Contaore di inserzione degli step.
▼▲
 Queste misure sono visualizzate solo se la funzione Aggiustamento potenza step è abilitata (P.25=ON) e la password avanzata
è abilitata ed inserita.
6 BLOCCO TASTIERA
È possibile attivare una funzione che impedisce la modifica dei parametri di funzionamento, ma che consente di accedere alle
misure. Per bloccare o sbloccare la tastiera, premere e tenere premuto MODE , premere tre volte ▲, due volte ▼ e quindi rilasciare
MODE . Il display mostrerà LOC quando la tastiera è bloccata e UNL quando è sbloccata. Quando è attivo il blocco impostazioni non
sono possibili le seguenti operazioni:
 Passaggio da automatico a manuale
 Accesso ai menu di impostazione
 Modifica setpoint cosϕ
Tentando di eseguire le suddette operazioni, il display visualizzerà LOC per indicare la condizione di blocco.
7 ESPANDIBILITÀ
Grazie al suo bus di espansione, il regolatore RPC 8LGA può essere espanso con due modulo aggiuntivo
I moduli di espansione supportati dal regolatore RPC 8LGA si dividono nelle seguenti categorie:
 step aggiuntivi
 moduli di comunicazione
 moduli di I/O digitale

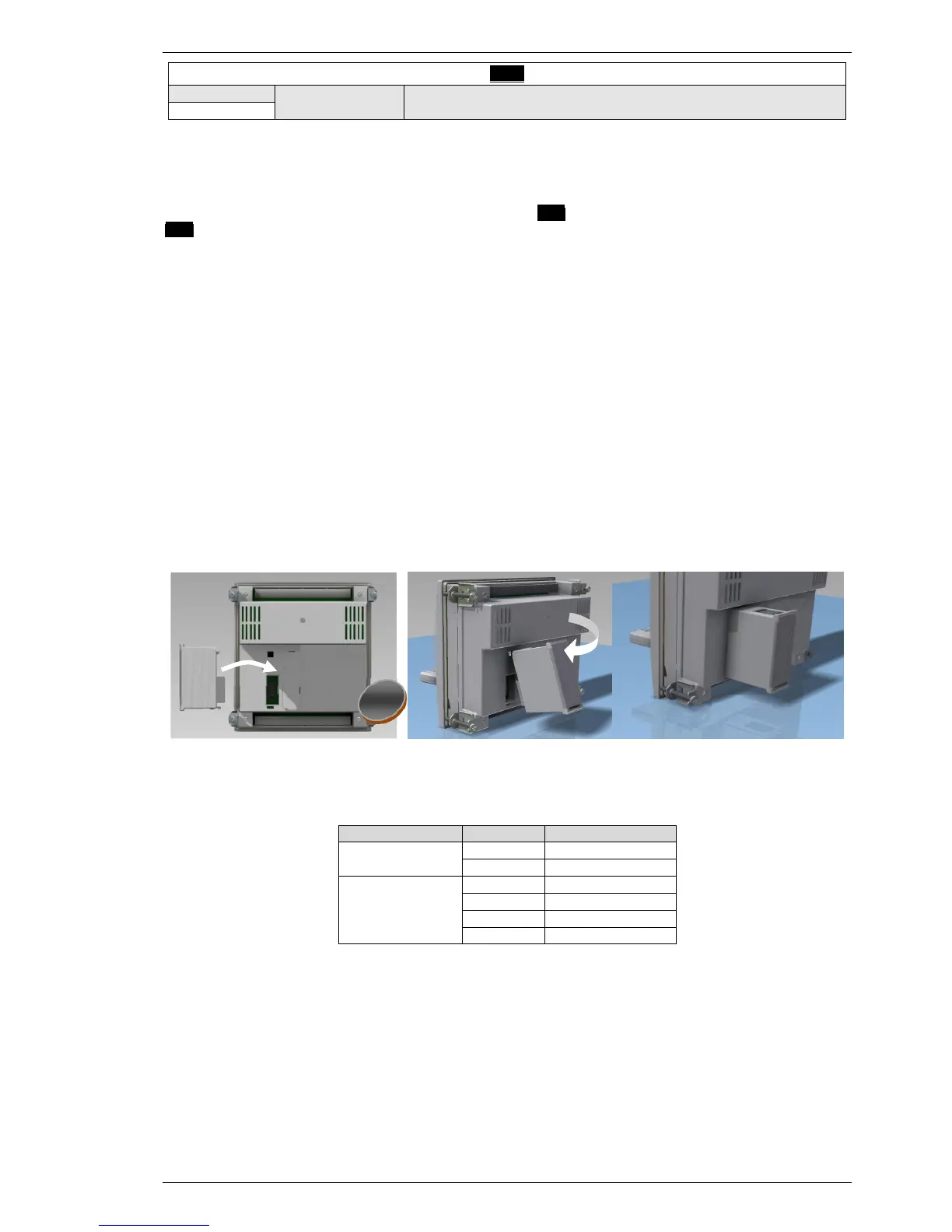

Per inserire un modulo di espansione:
 togliere l’alimentazione al regolatore RPC 8LGA.
 rimuovere il coperchio protettivo dello slot di espansione.
 inserire il gancio superiore del modulo nella apposita feritoia in alto nello slot .
 ruotare il modulo verso il basso inserendo il connettore sul bus.
 premere fino a che l’apposita clip sul lato inferiore del modulo si aggancia a scatto.
Quando il regolatore RPC 8LGA viene alimentato, riconosce automaticamente il modulo di espansione ad essa collegato.
I moduli di espansione forniscono delle risorse aggiuntive che possono essere sfruttate tramite gli opportuni menu di impostazione.
I menu di impostazione che riguardano le espansioni sono disponibili anche se i moduli non sono fisicamente presenti. La seguente
tabella riassume i modelli di moduli di espansione supportati:
TIPO MODULO CODICE FUNZIONE
STEP AGGIUNTIVI
OUT 2 NO 2 STEP RELE’
OUT 3 NO 3 STEP RELE’
COMUNICAZIONE
COM USB USB
COM 232 RS-232
COM 485 RS 485
WEB ETH ETHERNET
8 PORTA DI PROGRAMMAZIONE IR
La configurazione dei parametri del regolatore RPC 8LGA si può effettuare tramite la porta ottica frontale, attraverso la chiavetta
di programmazione USB (codice A25060046580008) oppure la chiavetta WIFI (codice A25060046580009).
Questa porta di programmazione ha i seguenti vantaggi:
 Consente di effettuare la configurazione e la manutenzione del regolatore senza la necessità di accedere al retro
dell’apparecchio e quindi di aprire il quadro elettrico.
 E’ galvanicamente isolata dalla circuiteria interna del regolatore, garantendo la massima sicurezza per l’operatore.
 Consente una elevata velocità di trasferimento dei dati.
 Consente una protezione frontale IP54.
 Restringe la possibilità di accessi non autorizzati alla configurazione del dispositivo, in quanto richiede la presenza delle
chiavette USB o WIFI.
Slot 1
Slot 2
MAX
2
CLICKK
