TP3 - TP4 - TP5 - TP7
50
COLLEGAMENTO IDRAULICO
Collegare il tubo di alimentazione acqua fredda al
bocchettone d’entrata da 3/4 di pollice (1) inter-
rompendo con un rubinetto.
La pressione presente nell’impianto non dovrebbe
superare 6/7 Bar.
È opportuno per i collegamenti idrici usare tubi in
gomma telata adatti a sopportare pressioni di 15
Bar. Collegare il tubo di uscita all’apposito
bocchettone da 3/4 di pollice (2) assicurandosi che
lo scarico sia adeguato.
Se la macchina viene lasciata in ambienti a tempe-
ratura di 0°C od inferiore, sarà opportuno scaricare
l’acqua dal condensatore.
SCHEDA
ELETTRONICA DI CONTROLLO
DATI TECNICI
• Alimentazione 12VAC ±10%, 1A con fusibile on-board.
• La scheda elettronica di potenza si trova nel qua-
dro generale (Fig. 1).
• La scheda software o di comando è integrata nella
tastiera (Fig. 2).
WATER CONNECTION
Connect the cold water supply pipe to the 3/4“ inlet
union (1) cutting off with a cock.
The pressure in the system must not be higher than
6/7 bar.
For the water connections it is advisable to use fabric-
reinforced rubber hoses suitable for withstanding
pressures of 15 Bar. Connect the outlet tube to the
special 3/4“ union (2) making sure that the
discharge is adequate.
If the machine is left in places at a temperature of
0°C or less, it is advisable to drain the water from
the condenser.
ELECTRONIC
CONTROL CARD
TECHNICAL DATA
• Power supply 12VAC ±10%, 1A with on-board fuse.
• The electronic power board is arranged inside the
general board (Fig. 1).
• The software or control board is built inside the
keyboard (Fig. 2).

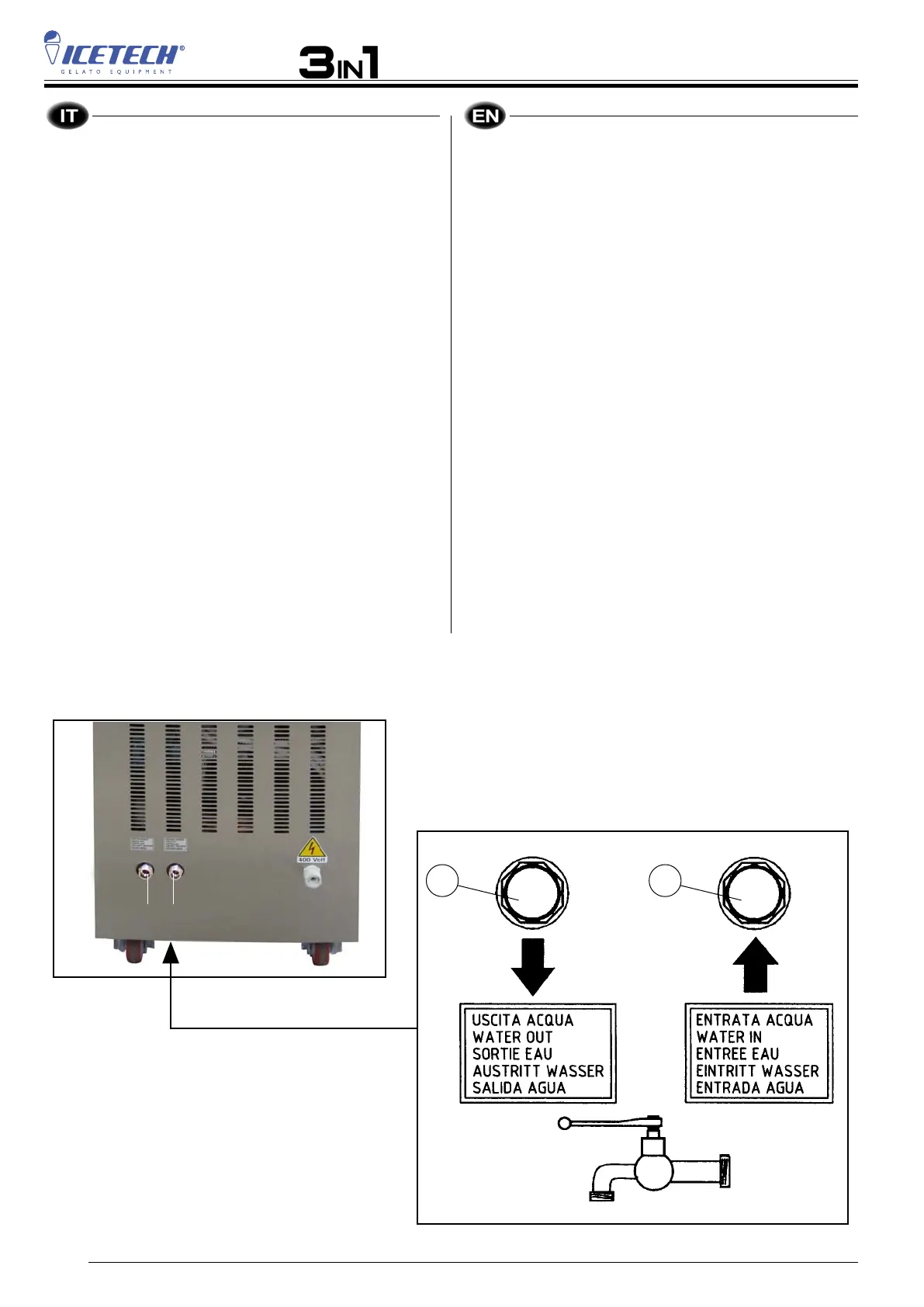

USCITA
OUT
ENTRATA
IN
ACQUA
WATER
•
2
•
1
