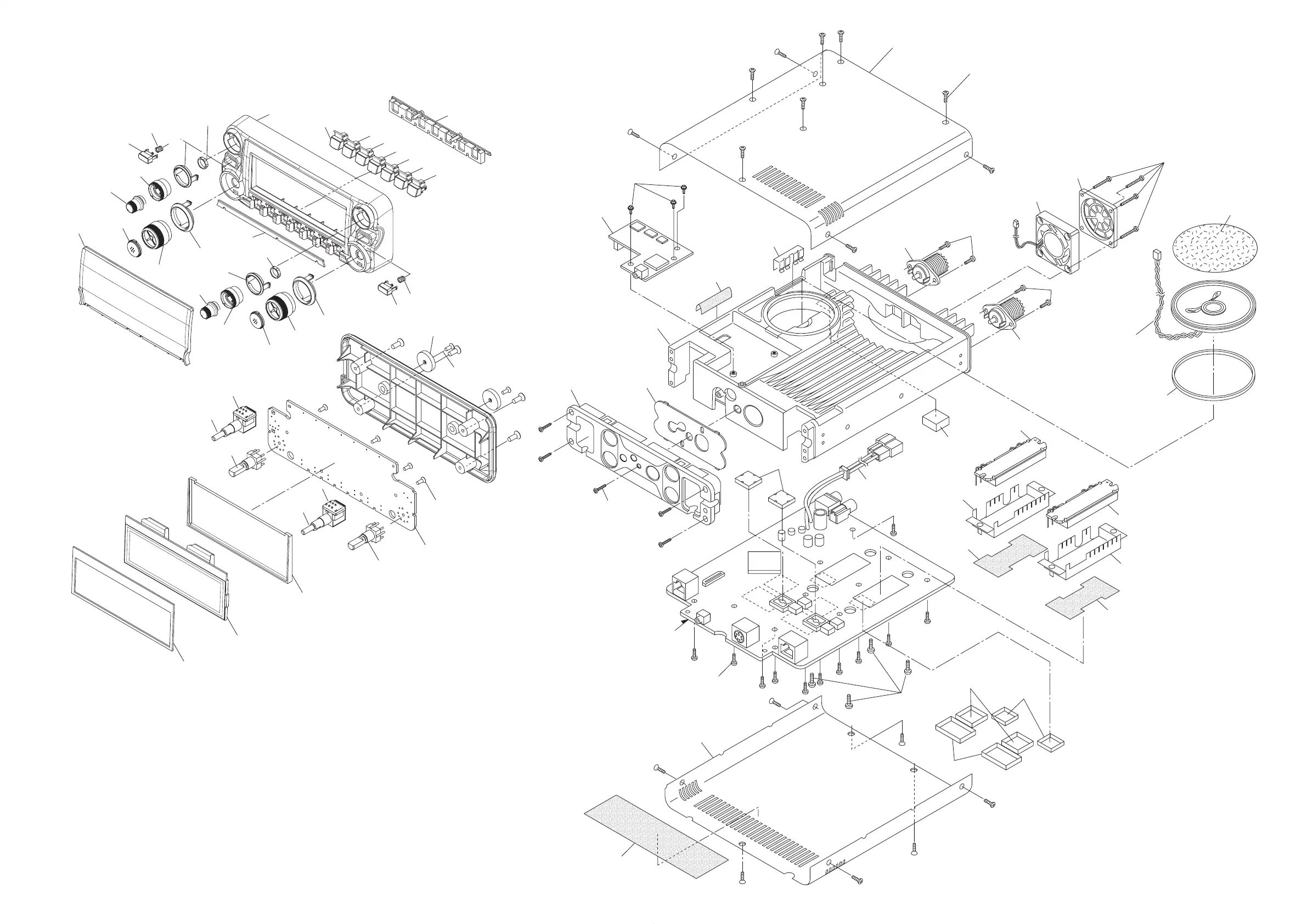

Icom IC-E2820 Service Manual

7 - 2
MP5(C)
MP10(C)
MP16(C)
MF1(C)
MAIN UNIT
MP14(C)
MP14(C)
J2(C)
MP7(C)
MP18(C)
SP1(C)
SP1(C)
MP20(C)
W7(C)
MP17(C)
EP1(U)
J2(C)
MP36(C)
MP2(C)
MP15(C)
MP12(C)
MP19(C)
MP6(C)
MP1(C)
MP10(M)
MP11(M)
MP13(C)
MP12(M)
MP14(M)
MP3(C)
MP13(M)
MP9(C)
MP15(M)
MP14(M)
MP15(M)
IC3 (M)
IC2 (M)
Unit abbreviations (C) : CHASSIS PARTS
(CON) : CONTROL UNIT
(M) : MAIN UNIT
(U) : UT-123 (Optional product)
VR1 UNIT
VR2 UNIT
CONTROL UNIT
VR1(VR1)
S15(CON)
S16(CON)
MP3(CON)
MP7(CON)
MP8(CON)
MP10(CON)
MP9(CON)
MP9(CON)
MP9(CON)
MP4(CON)
MP23(CON)
MP5(CON)
MP6(CON)
MP28(CON)
MP5(CON)
MP28(CON)
MP13(CON)
MP14(CON)
MP21(CON)
MP1(CON)
MP15(CON)
MP16(CON)
MP17(CON)
MP14(CON)
MP13(CON)
MP23(CON)
VR2(VR2)
MP6(CON)
MP12(CON)
MP11(CON)
MP11(CON)
MP10(CON)
MP29(CON)×4
MP29(CON)×4
MP24(CON)×2
DS1(CON)
MP18(CON)
MP18(CON)
