IDEAL 4700 - Page 22

- 22 -
IDEAL 4700
A
Q
1.
2.
C
Q
2.
R
1.

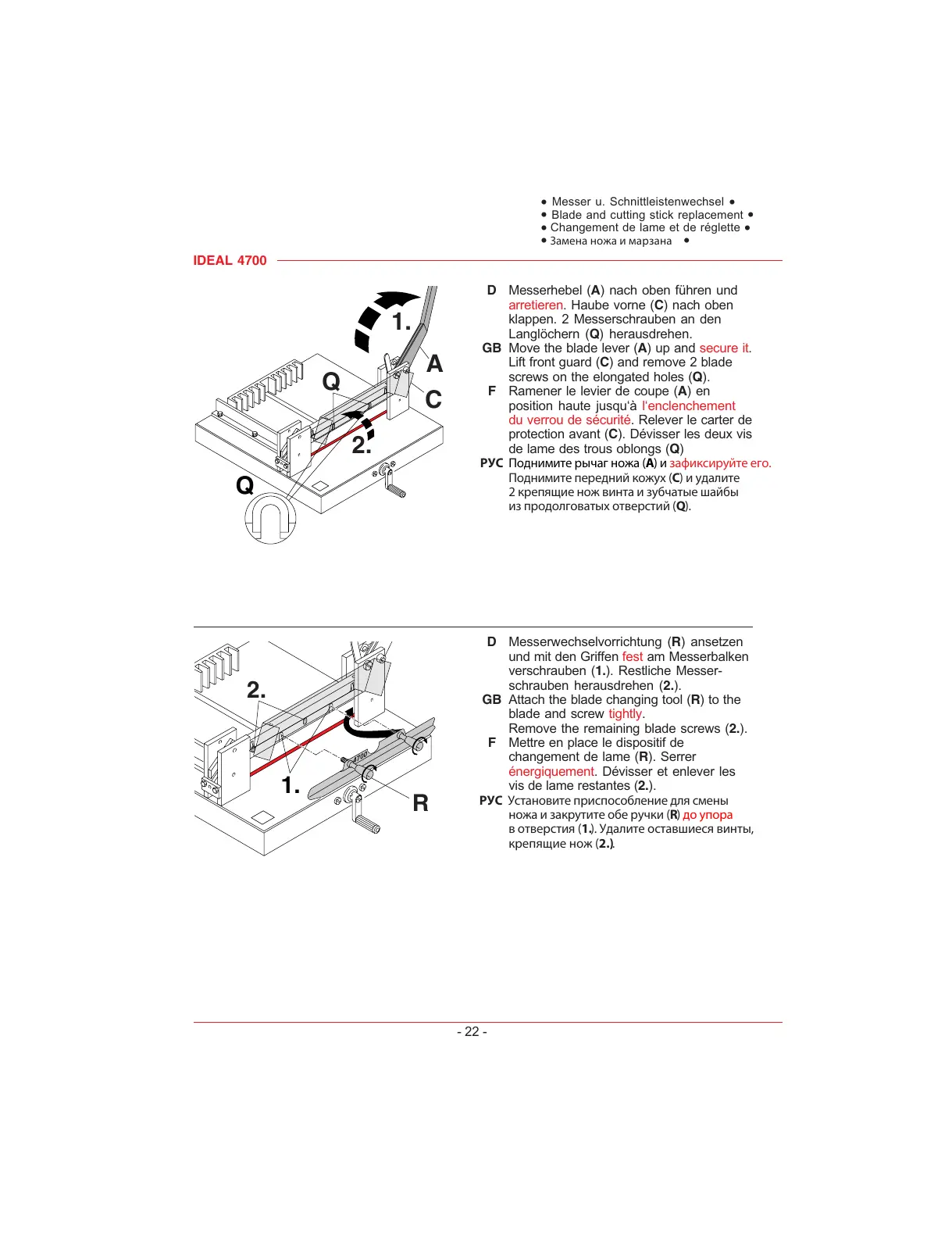

D Messerhebel (A) nach oben führen und
arretieren. Haube vorne (C) nach oben
klappen. 2 Messerschrauben an den
Langlöchern (Q) herausdrehen.
GB Move the blade lever (A) up and
secure it.
Lift front guard (C) and remove 2 blade
screws on the elongated holes (Q).
F Ramener le levier de coupe (A) en
position haute jusqu‘à
l‘enclenchement
du verrou de sécurité
. Relever le carter de
protection avant (C). Dévisser les deux vis
de lame des trous oblongs (Q)
ǯDzǰ
ǮȜȒțȖȚȖȠȓȞȩȥȍȐțȜȔȍǞȖȕȍȢȖȘȟȖȞȡȗȠȓȓȐȜ
ǮȜȒțȖȚȖȠȓȝȓȞȓȒțȖȗȘȜȔȡȣǰȖȡȒȍșȖȠȓ
ȘȞȓȝȭȧȖȓțȜȔȏȖțȠȍȖȕȡȎȥȍȠȩȓȦȍȗȎȩ
ȖȕȝȞȜȒȜșȐȜȏȍȠȩȣȜȠȏȓȞȟȠȖȗ2

D Messerwechselvorrichtung (R) ansetzen
und mit den Griffen
fest am Messerbalken
verschrauben (1.). Restliche Messer-
schrauben herausdrehen (2.).
GB Attach the blade changing tool (R) to the
blade and screw
tightly.
Remove the remaining blade screws (2.).
F Mettre en place le dispositif de
changement de lame (R). Serrer
énergiquement. Dévisser et enlever les
vis de lame restantes (2.).
ǯDzǰDzȟȠȍțȜȏȖȠȓȝȞȖȟȝȜȟȜȎșȓțȖȓȒșȭȟȚȓțȩ
țȜȔȍȖȕȍȘȞȡȠȖȠȓȜȎȓȞȡȥȘȖ3ȒȜȡȝȜȞȍ
ȏȜȠȏȓȞȟȠȖȭDzȒȍșȖȠȓȜȟȠȍȏȦȖȓȟȭȏȖțȠȩ
ȘȞȓȝȭȧȖȓțȜȔ
•
Messer u. Schnittleistenwechsel
•
•
Blade and cutting stick replacement
•
•
Changement de lame et de réglette
•
•
ǦȍȚȓțȍțȜȔȍȖȚȍȞȕȍțȍ
•
