corrientede25ciclos.Lacorrientede60
ciclos viene indicada por un zumbido de
mayor frecuencia y vibraciones más rápi-
das.
• Comprobacióndelacontinuidadde
cordones, motores, aparatos, etc.
(61-086 solamente)
Desconectelafuentedealimentacióny
ponga el probador entre los terminales del
circuitoquesevayaaprobar.Seencend-
eráElLEDdecontinuidadyseoiráun
pitido audible si la resistencia es menor
que500KW.
• Ubicacióndefugasexcesivasa
tierra
Ponga el probador entre el terminal neu-
tral y la tierra, sólo se debe encender la
luz de continuidad, indicando que el neu-
tralylatierraesténconectados.Sitam-
biénseenciendelaluz“-DC”,hay6VCA
o más entre el neutral y tierra indicando
unas fugas de resistencia altas a tierra.
Lasfugasdealtaresistenciareúnenlas
condiciones necesarias, ya que una fuga
debajaresistencia(altacorriente)atierra
abriría un disyuntor o fundiría un fusible.
Reemplazo de las pilas: (61-086 sola-
mente)
• Reemplacelaspilascuandoalponer
en contacto ambos cables se deje de
encenderelLEDdecontinuidadonose
produzca un sonido audible.
• Quiteloscablesdepruebadelprobador.
• Aflojeeltornilloencapsuladodelaparte
inferior de la caja.
• Quitelatapadelaspilas.
• Reemplacelaspilaspor(4)pilasdebotón
Repita la misma prueba de arriba en el
circuito trifásico. Una indicación de que
no hay voltaje o que es menor que el
voltaje de la fase normal indica que el fus-
ible está fundido.
• Localizacióndelladoconectadoa
tierra de la línea (neutral)
Conecte una sonda de prueba a tierra y la
otra sonda de prueba a cada uno de los
terminales de línea hasta que encuentre
uno que no dé una indicación de voltaje.
ElLEDdecontinuidaddebeencenderse.
Éste es el lado de tierra de la línea.

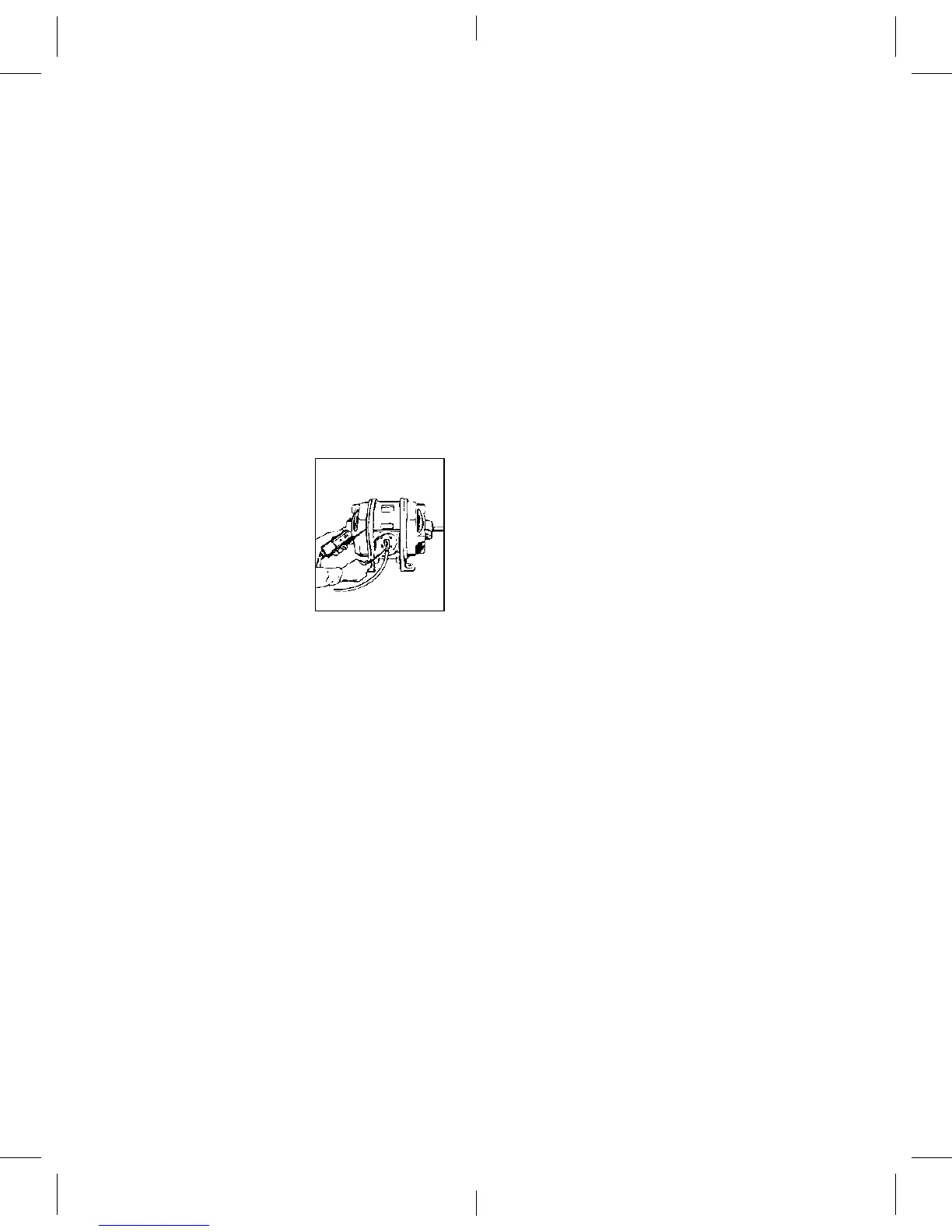

• Pruebasparael
lado“conectadoa
tierra”delmotoro
aparato.
Con la corriente del
motor o aparato
“desconectada”,pongaencontactouna
sonda de prueba con el bastidor y la otra
sonda con cada una de las conexiones de
losterminales.Elterminalqueenciendeel
LEDdecontinuidadeselladoconectadaa
tierra. Con la corriente del motor o aparato
“conectada”,pongaelprobadorenel
bastidor y cada una de las conexiones
delosterminales.Elterminalquenodé
una indicación de voltaje, pero que dé
una indicación de continuidad, es el lado
conectado a tierra.
• Pruebasparaunafrecuenciade25
a 60 ciclos
Ponga el probador entre cada lado de
lalíneadeCA.Unzumbidodebajafre-
cuencia y vibraciones bajas indican una
- 21 - - 22 -
