IDEAL 61-085 User Manual

fusible voisin de la pointe de contact du
côtéchargeestfondu.Siunetensionest
indiquée, le fusible voisin de la pointe de
contact du côté charge fonctionne nor-
malement. Répéter ce test avec les pointes
de contact sur le côté opposé des mêmes
deux fusibles afin de vérifier l’autre fusible.
Suruncircuittriphasé,répéterletestci-
dessus. Une indication d’absence de ten-
sion ou d’une tension de ligne inférieure à
la normale indique que le fusible est fondu.
• Trouverlecôtédelaligneàla
terre (neutre)
 Mettreunesonded’essaiàlaterreet
toucher de l’autre sonde chacune des
bornes de la ligne jusqu’à ce qu’on
découvre celle qui ne produit pas
d’indicationdetension.LaDELdecon-
tinuité doit être allumée. Cela indique le
côté à la terre de la ligne.

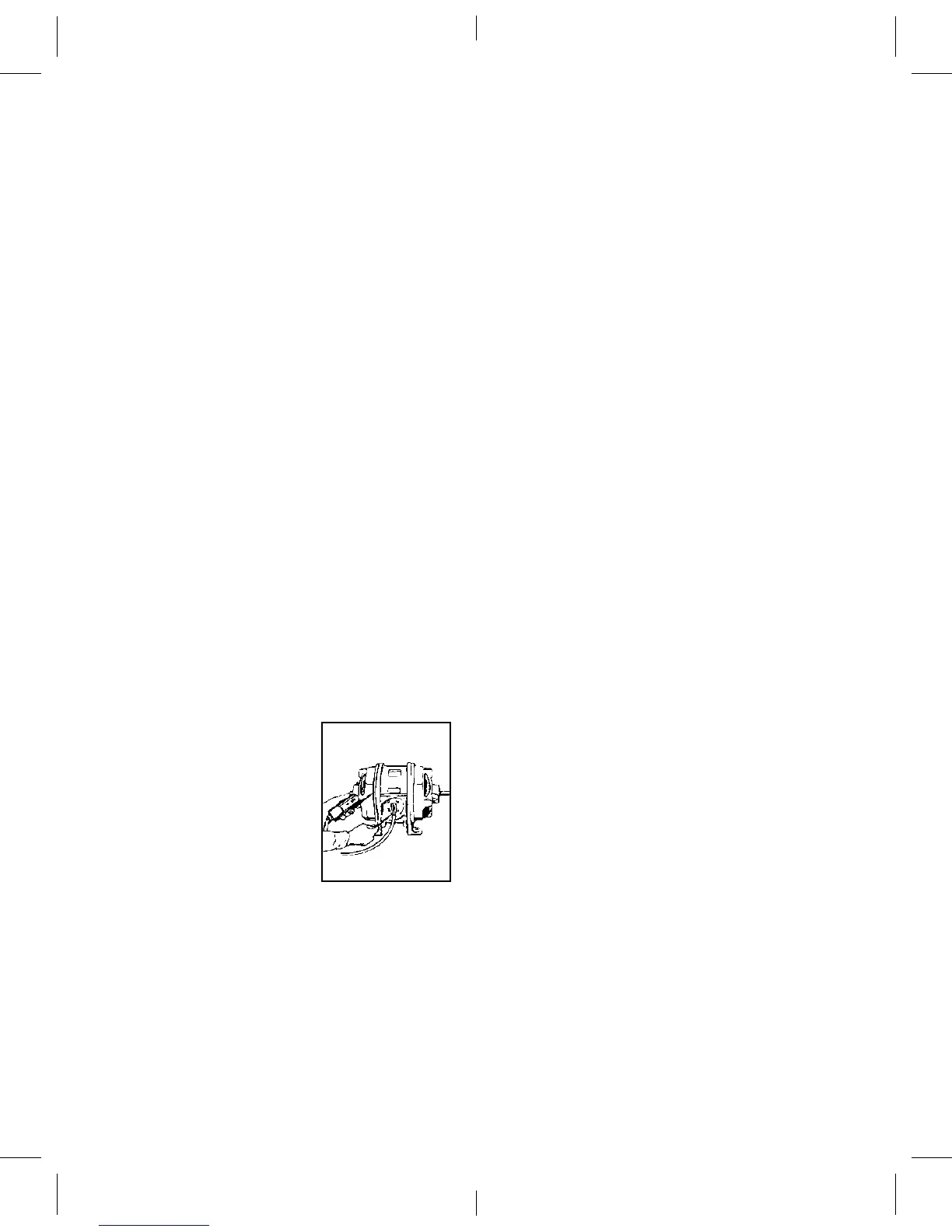

• Localiserlecôté«à
la masse » d’un
moteur ou d’un
appareil
L’alimentationdumoteur
ou de l’appareil étant
coupée, mettre l’une des pointes de con-
tact sur le châssis et l’autre sur chacune
desconnexionsdebornes.Labornequi
allumelaDELdecontinuitéestlecôtéà
lamasse.Lemoteuroudel’appareilétant
sous tension, mettre l’une des pointes
de contact sur le châssis et l’autre sur
chacunedesconnexionsdebornes.La
borne qui ne produit pas d’indication de
tension tout en produisant une indication
de continuité est le côté à la masse.
• Testdefréquencede25à60Hz
Placer un testeur entre les deux côtés
d’une ligne c.a. Un bourdonnement de
basse fréquence et des vibrations lentes
indiqueuncourantde25Hz.Unbour-
donnement de plus haute fréquence et
des vibrations plus rapides indiquent un
courant de 60 Hz.
• Contrôledelacontinuitédescor-
dons, moteurs, appareils, etc. (61-
086 seulement)
Couper l’alimentation et placer le testeur
surlecircuitàtester.LaDELdeconti-
nuité s’allume et un signal sonore se fait
entendre si la résistance est inférieure à
500kilohms.
• Localisationdefuitesexcessivesà
la terre
Placer le testeur sur le terminal neutre et
la terre, seul le témoin de continuité doit
s’allumer, ce qui indique que le neutre et
laterresontconnectés.Siletémoin«–
DC»s’allumeaussi,ilyaunetension
de 6 V a.c. ou plus entre le neutre et la
terre, ce qui indique une forte résistance
aux fuites à la terre. Une fuite à haute
résistance est qualifiée car une fuite à la
terreàbasserésistance(courantélevé)
ouvrirait un disjoncteur ou ferait sauter
un fusible.
