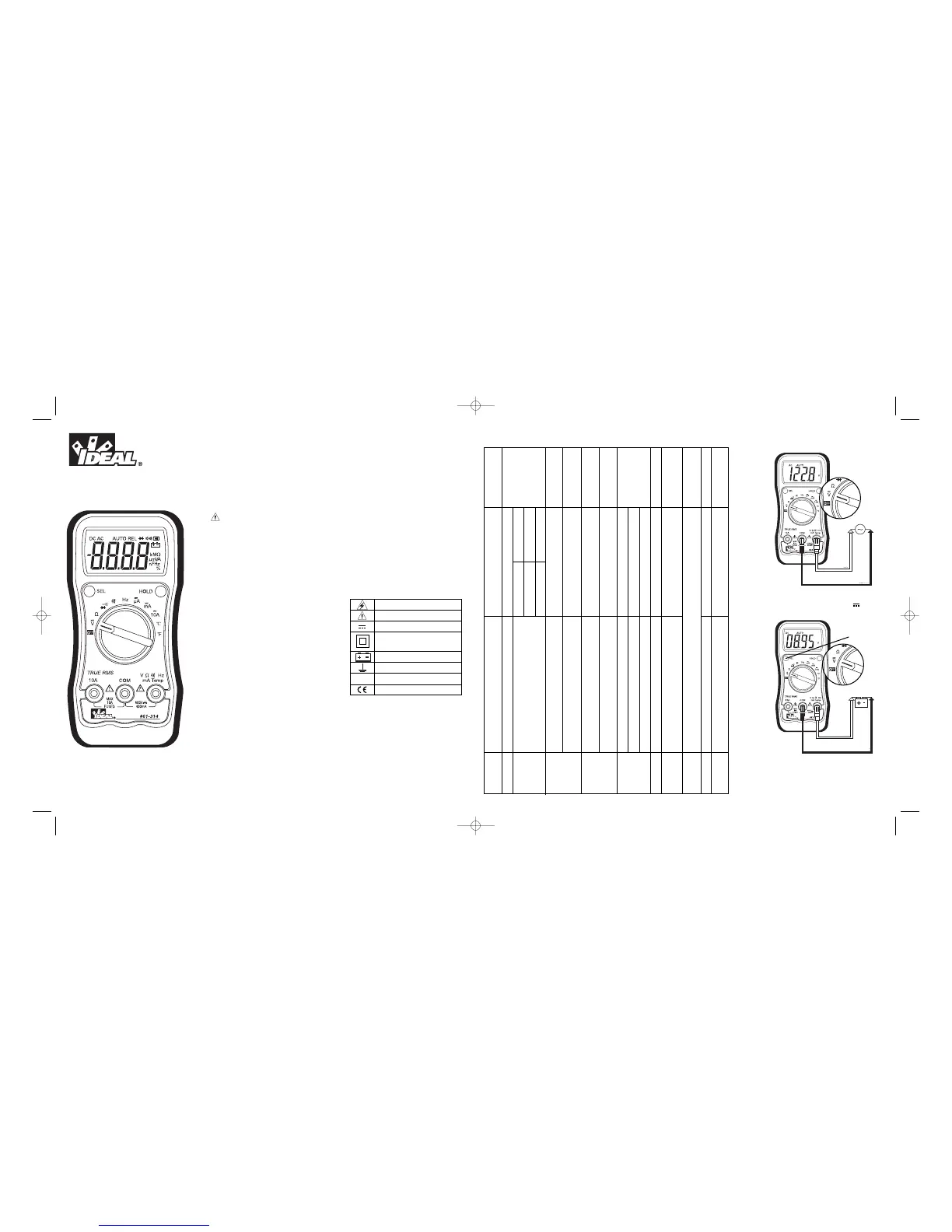

Voltaje de CA (V~)
#61-312
#61-314
Manual de instruc-
ciones del multímetro
digital
INFORMACIÓN IMPORTANTE RELACIONADA
CON LA SEGURIDAD
Lea y asegúrese de entender todas las instruc-
ciones e información de seguridad que contiene este
manual antes de usar este instrumento. Utilice el
medidor sólo según se especifica en este manual;
de lo contrario, la protección que él proporciona
podría deteriorarse.
Una indicación de ADVERTENCIA identifica
condiciones y acciones peligrosas que pueden
causar lesiones corporales o la muerte.
ADVERTENCIAS
Para evitar posibles riesgos de electrocución,
lesiones o la muerte, siga estas pautas:
• No use el instrumento si el mismo parece estar
dañado. Inspecciónelo visualmente para asegu-
rarse de que la cubierta no esté fisurada y que la
parte trasera de la misma esté firmemente coloca-
da en su sitio.
• Inspeccione y reemplace los cables si el ais-
lamiento está dañado, hay piezas metálicas
expuestas o las sondas están fisuradas.
• No use el instrumento si funciona en forma anor-
mal, porque puede verse reducida la protección.
• No use el instrumento durante tormentas
eléctricas o con tiempo húmedo.
• No use el instrumento cerca de gases explosivos,
polvo o vapor.
• No aplique al instrumentos voltajes superiores al
nominal.
• No use el instrumento sin las baterías ni si la
parte posterior de la cubierta no está instalada
correctamente.
• Retire los cables de prueba del circuito antes de
desmontar la tapa de las baterías.
• No intente reparar esta unidad puesto que no
tiene piezas reparables por el usuario.
• Desconecte la alimentación eléctrica y descargue
los capacitores antes de medir resistencia, con-
tinuidad, diodos, capacitancia o temperatura.
• Reemplace la batería tan pronto aparezca el indi-
cador de batería con poca carga.
• Use los terminales, la función y el alcance
apropiados para sus medidas.
Para protegerse, piense que “¡La seguridad primero!”:
• Los voltajes superiores a 30 VCA o 60 VCC
representan un riesgo de electrocución, por lo
que debe trabajar con precaución.
• Use equipos de protección personal apropiados,
tales como gafas de seguridad, máscaras faciales,
guantes, calzado y/o alfombras aislantes.
• Antes de cada uso.
- Realice una prueba de continuidad ponien-
do en contacto los cables de prueba para
verificar el funcionamiento de la batería y
los cables.
- Use el método de seguridad de 3 puntos.
(1) Verifique el funcionamiento del instru-
mento midiendo un voltaje conocido. (2)
Aplique el instrumento al circuito en prue-
ba. (3) Vuelva al voltaje conectado conoci-
do para asegurarse de que el fun-
cionamiento es correcto.
• No se conecte a tierra cuando tome medidas
eléctricas.
• Conecte el cable negro común a tierra o al
neutro antes de aplicar el cable rojo al voltaje.
Desconecte primero el cable rojo del voltaje.
• Trabaje siempre con un compañero.
• Cuando use las sondas, mantenga los dedos
tan lejos de las puntas de las mismas como
sea posible.
Alcances y exactitudes:
Conversor de CA: Los modelos 61-310/312
son con sensado de promedio, calibrados en
valor eficaz; el modelo 61-314 es con sensado de
valor eficaz verdadero.
Exactitud: : La exactitud se especifica como +/-
(un porcentaje de la lectura + una cantidad fija) a
23°C±5°C (73.4°F ± 9°F), con menos del 75%
de humedad relativa.
Coeficiente de temperatura: 0.1 veces la
especificación de exactitud aplicable de 32°F a
64°F y 82°F a 122°F (0°C a 18°C ; 28°C a
50°C).
~
Símbolos
Riesgo de electrocución
Vea la tarjeta de instrucciones
Medida de CC
Equipo protegido por aislamiento
doble o reforzado
Batería
Tierra
Medida de CA
Cumple las directivas de la UE
Voltaje de CC (V )
Conmutar
para CC
Especificaciones
Protección de
Función Alcance y resolución Exactitud sobrecarga
Voltaje de CC 400,0m/4,000/40,00/400,0/600 V ±(0,8%+4)
50~60Hz 40~400Hz
Voltaje de CA* 4,000/40,00/400,0/600 V ±(1,2%+5) for 312 ±(1,5%+5) for 312
600 V CC/CA ef.
±(1,2%+8) for 314* ±(1,5%+8) for 314*
400,0/4000 µA; 40,00/400,0 mA ±(1,2%+5)
Fusible de corte
Corriente de CC
rápido de 500 mA/250 V
4,000/10,00 A ±(1,5%+5)
Fusible de corte
rápido de 10 A/250 V
Corriente de CA
40,00/400,0 µA; 40,00/400,0 mA ±(1,5%+5)
Fusible de corte
rápido de 500 mA/250 V
(40~400Hz)
4,000/10,00 A ±(2,0%+5)
Fusible de corte
rápido de 10 A/250 V
400,0/4,000k/40,00k/400,0k Ω ±(1,0%+4)
Resistencia 4,000MΩ ±(1,2%+4) 250 V CC/CA ef.
40,00MΩ ±(1,5%+5)
Capacitancia** **40,00nF/400,0n/4,000µ/40,00µ/100,0µ F ±(3,0%+5) 250 V CC/CA ef.
Frecuencia 10,00/100,0/1,000k/10,00k/1,000M/10,00M Hz
±(3,0%+4)
250 V CC/CA ef.
Sensibilidad: 1 Vef; 5 Vef (>1MHz)
Comprobación
de diodos
Corriente de prueba: 0.6 mA y luego el voltaje a circuito abierto es típicamente 1.5 VCC.
Continuidad El zumbador suena con menos de 30Ω.
Temperatura***
-4~1382°F ±(1.0%+4) @ -4~572°F ; ±(3.0%+5) @ 573~1382°F
-20~750°C ±(1.0%+4) @ -20~300°C ; ±(3.0%+5) @ 301~750°C
*CF (factor de cresta) <2 ; **Exactitud no disponible para capacitancia <10 nF. ; ***Se indica la exactitud del instrumento únicamente.
Impedancia de entrada: 4.5 MΩ para VCA; 10 MΩ para VCC
Rojo
Negro
Rojo
Negro
