Koneeseen kuuluva kiinnitystanko asennetaan seuraavasti
(Kaaviokuva kuva 1):
• Työnnä tanko (kohta 1) kiinnityslaippaan
• Kierrä lieriöruuvi (kohta 2) paikalleen
• Kiristä lieriöruuvi (kohta 2) kulmaruuvimeisselillä, avainkoko 4.
Tärinän vaikutuksesta kuuvioruuvi saattaa löystyä, joten kiinnity-
stangon pitävyys on tarkastettava aika ajoin ja mutteria on kiristet-
tävä tarpeen vaatiessa.
Käyttömoottorin asento varmistetaan ristikappaleella (kohta 7),
joka kiinnitetään kiinnitysstatiiviin R 1826 (kohta 8).
Jotta kiinnityksestä tulisi mekaanisesti stabiili, käyttömoottori on
kiinnitettävä mahdollisimman lähelle statiivin tankoa.
Disper
gointityökalun asennus (kuva 1)
- Avaa käsipyörää (kohta 10) niin, että aukossa ei ole kierrettä.
- Työnnä dispergointityökalu (kohta 9) alakautta laitteeseen, kun-
nes se ottaa kiinni vasteeseen. Huomioi oikea kytkentäsuunta
(katso kuva: laitteen ja dispergointityökalun edestä katsoen yli-
menevien huulten pitää olla sivulla). Pienen vastuksen jälkeen
akseli lukittuu kuuluvasti. Dispergointityökalu on asennettu

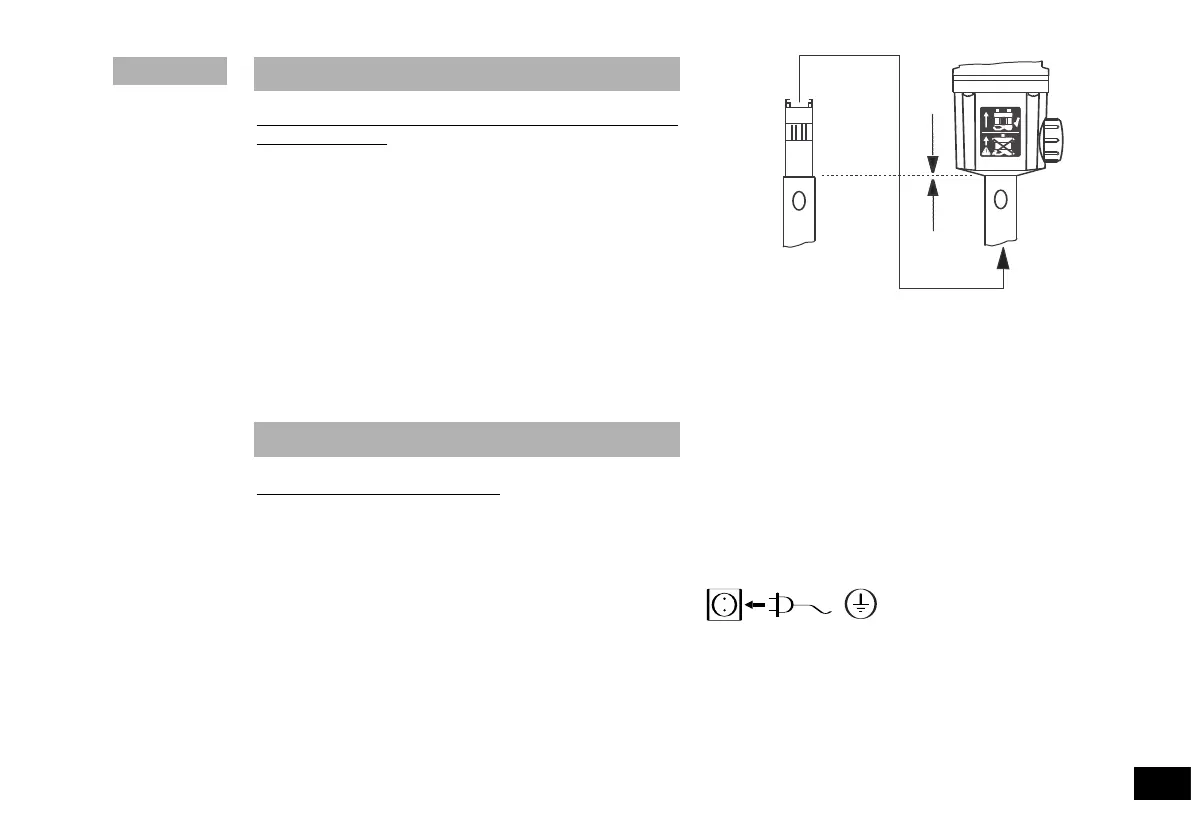

oikein, kun olakereuna on käyttöyksikön alareunan suuntainen
(ks. kuva 5).
- Varmista työkalu kiristämällä käsipyörä (kohta 10).
Työstettävän nesteen täyttökorkeuden on oltava vähintään noin 55 mm.
Jos edellä mainitut kohdat ovat kunnossa, koneen käyttöedellytykset
on turvattu ja sen voi liittää verkkovirtaan.
Ennen kuin koneeseen kytketään virta, säätöpyörä (
kohta
4) asetetaan
alhaisimmalle pyörintänopeudelle. Valitun pyörintänopeuden voi lukea
värilliseltä asteikolta (
kohta
4).
Pyörintänopeus voidaan asettaa säätöpyörällä (
kohta
4) portaattomasti
ko. nesteen työstövaatimusten mukaisesti.
ULTRA-TURRAX
®
T 18
basic
-käyttömoottorin joutokäyntinopeutta voidaan säätää välillä
3.500 - 24.000
rpm
.
Kun kaikki edellytykset on täytetty, laite
on pistokkeen kytkennän jälkeen käyt-
tövalmis.
Moottori käynnistetään liukukytkimellä (
kohta
6).
89
032007
Kiinnitystangon ja statiivin asennus
Konnen käyttö
Fig. 5
