19
Ubicación del número de modelo y de
serie
La placa clasicación está ubicada en la guarnición
interior lateral del horno y se puede ver cuando se
abre la puerta.
Cuando haga pedidos de repuestos o solicite
información con respecto a su horno, esté siempre
seguro de incluir el número de modelo y de serie y
el número o letra del lote de la placa clasicación
de su horno.
Modelos con un solo horno- la placa de
clasicación está ubicada aquí.
Si el horno se usa en una instalación de circuito de
ramal nuevo (1996 NEC), en una casa rodante, en
un vehículo para recreación o si los códigos locales
NO permiten la conexión a tierra a través del cable
neutral (blanco), el armazón del electrodoméstico
NO TIENE QUE estar conectado al alambre neutro
del sistema eléctrico de 4 alambres. (ver gura 4):
1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y
el alambre blanco del electrodoméstico.
3. En el caja de juntas: conectar el aparato y los
cables residenciales como se muestra en la
gura 4.
NOTA AL ELECTRICISTA: Los conductores de
cable blindados provistos con este artefacto son
aprobados por UL para la conexión al alambrado
de casa de un calibre mayor. El aislamiento de
los conductores está calicado para temperaturas
más altas que las del alambrado de la casa.
La capacidad de corriente del conductor está
gobernada por la calicación de la temperatura
del aislamiento alrededor del alambre en vez de
solamente el calibre del alambre.
Donde los códigos locales permitan conectar el
conductor de puesta a tierra del electrodoméstico
al neutral (blanco) (Solamente en los Estados
Unidos) (vea gura 3)
1. Desconecte el suministro eléctrico.
2. En el caja de juntas: conectar el aparato y
los cables residenciales como se muestra en la
gura 3.

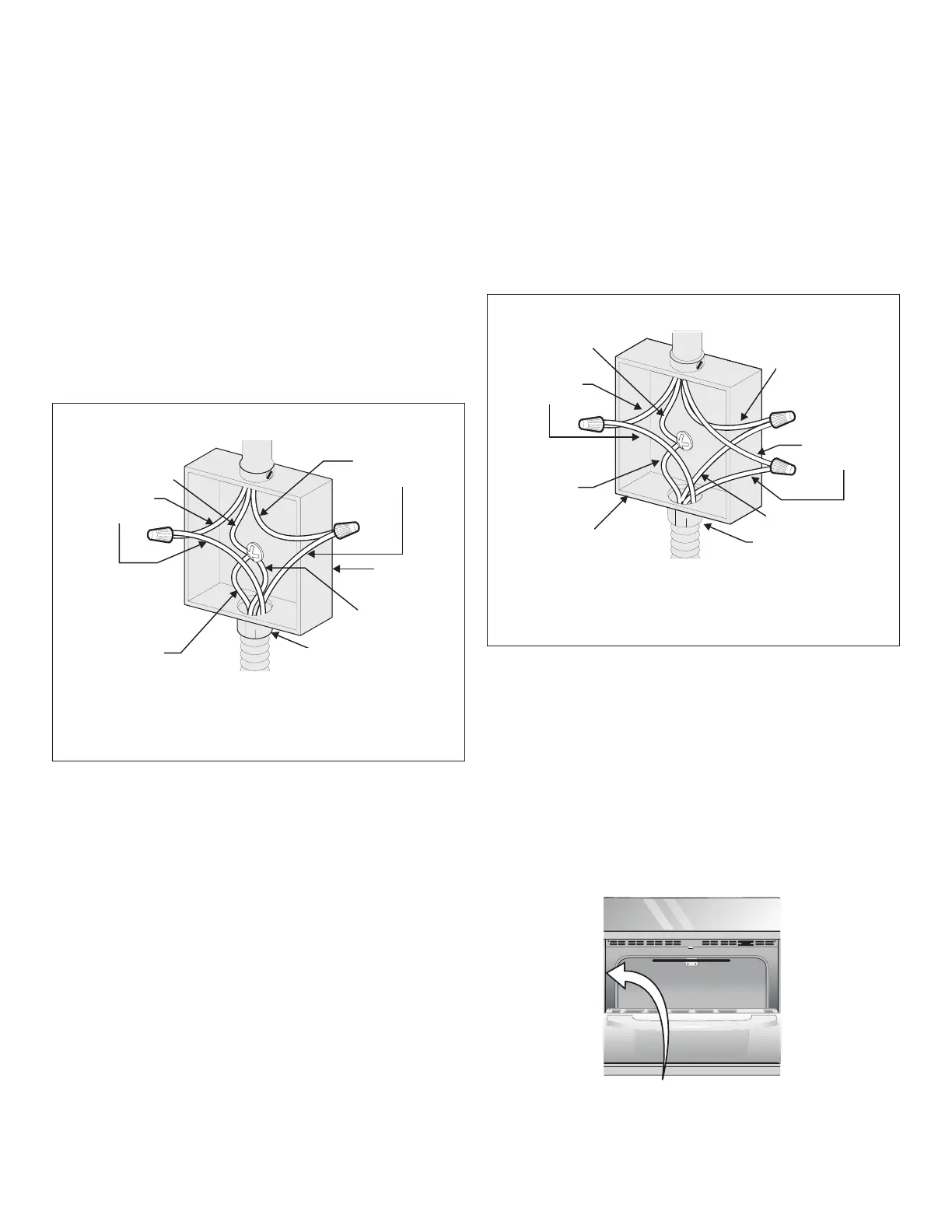

Figura 3 - CAJA DE EMPALMES
DE 3 ALAMBRES PUESTA A TIERRA
Cable desde el suministro de energía
Cable de la estufa
Alambre
desnudo
Alambre
rojos
Caja de
empalmes
Conductor de
unión listado-UL
(o CSA)
Alambre
verde o
desnudo
Alambre
desnudo
Alambre
negros
Figura 4- CAJA DE EMPALMES
DE 4 ALAMBRES PUESTA A TIERRA
Alambre
desnudo
Cable desde el suministro de energía
Alambre
verde o
desnudo
Cable de la estufa
Caja de
empalmes
Conductor de
unión listado-UL
(o CSA)
Alambre
blanco
Alambre
rojos
Alambre
negros
Alambre blanco
