22 AA-2194876-2
Sólo ciertos modelos de tapas de cocina se pueden instalar
sobre ciertos modelos de hornos eléctricos empotrados.
Las tapas de cocina y los hornos empotrados se mencionan
por su número de identicación MFG ID y código de
G
F
H
35¾” Min.
(90.8 cm) Min.
208/240 caja de empalme
para hornos de pared

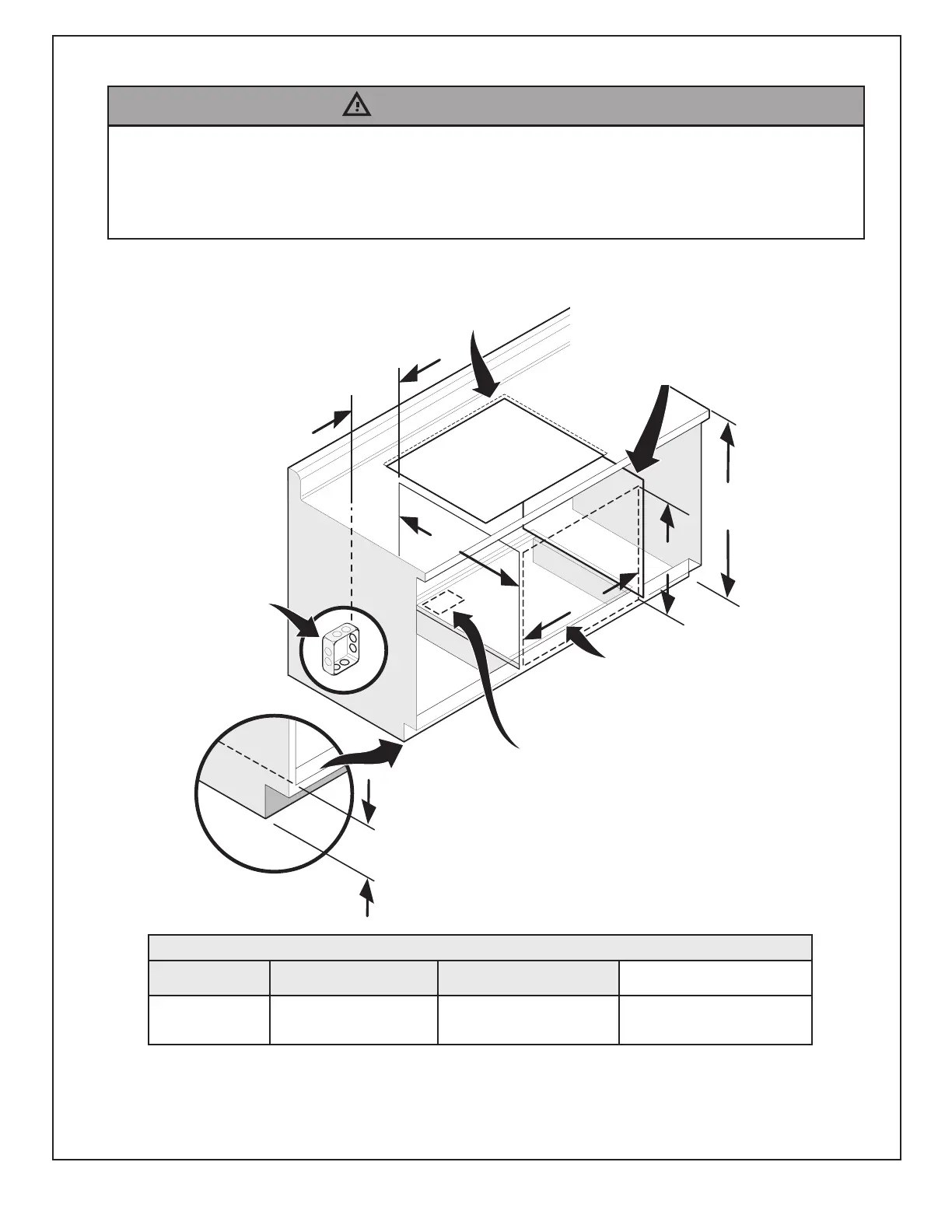

Figure 8. INSTALACIÓN TÍPICA DEBAJO DE LA MESADA DE HORNO SIMPLE EMPOTRADO
CON TAPA DE COCINA MONTADA
Approx. 3”
(7.5 cm)
DIMENSIONES DE ABERTURA
F. ANCHURA G. PROFUNDIDAD H. ALTURA
30" (76.2 cm)
28
1
/
2
" (72.4 cm) Min.
29" (73.7 cm) Max.
24 (61.0)
27
1
/
4
(69.2) Min.
28
1
/
8
(71.4) Max.
INSTALACIÓN TÍPICA DE BAJO CONTADOR
No quite los separadores de los muros laterales del horno empotrado. Estos espaciadores
centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una
concentración excesiva de calor que podría resultar en daños por el calor o un incendio.
Para reducir el riesgo de lesiones personales y inclinación del horno de pared, éste debe
asegurarse a los gabinetes mediante soportes de montaje.
¡ADVERTENCIA!
Los paneles de relleno laterales del
gabinete son necesarios para aislar la
unidad de los gabinetes adyacentes. La
altura del relleno lateral del gabinete
debe permitir la instalación de modelos
de tapas de cocina aprobados.
producto (ver la planilla que se incluye en el
paquete de literatura y
las instrucciones de
instalación de la cocina
donde están detalladas
las dimensiones). No
instale una conguración
lado a lado debajo de
los mostradores, o en
combinación con una
estufa.
Instale contrachapado de 3/4" (1.9 cm)
sobre dos correderas, nivelado con la
parrilla inferior. La base debe poder
sostener 200 libras (90 kg).
Corte una abertura de 9" X 9"
(23 cm X 23 cm) (mínimo) en el fondo del
contrachapado, a 2" (5 cm) del lado izquierdo
del panel llenador, para poder encaminar el
cable a la caja de empalme.
5” (12.7 cm) Max.
