27

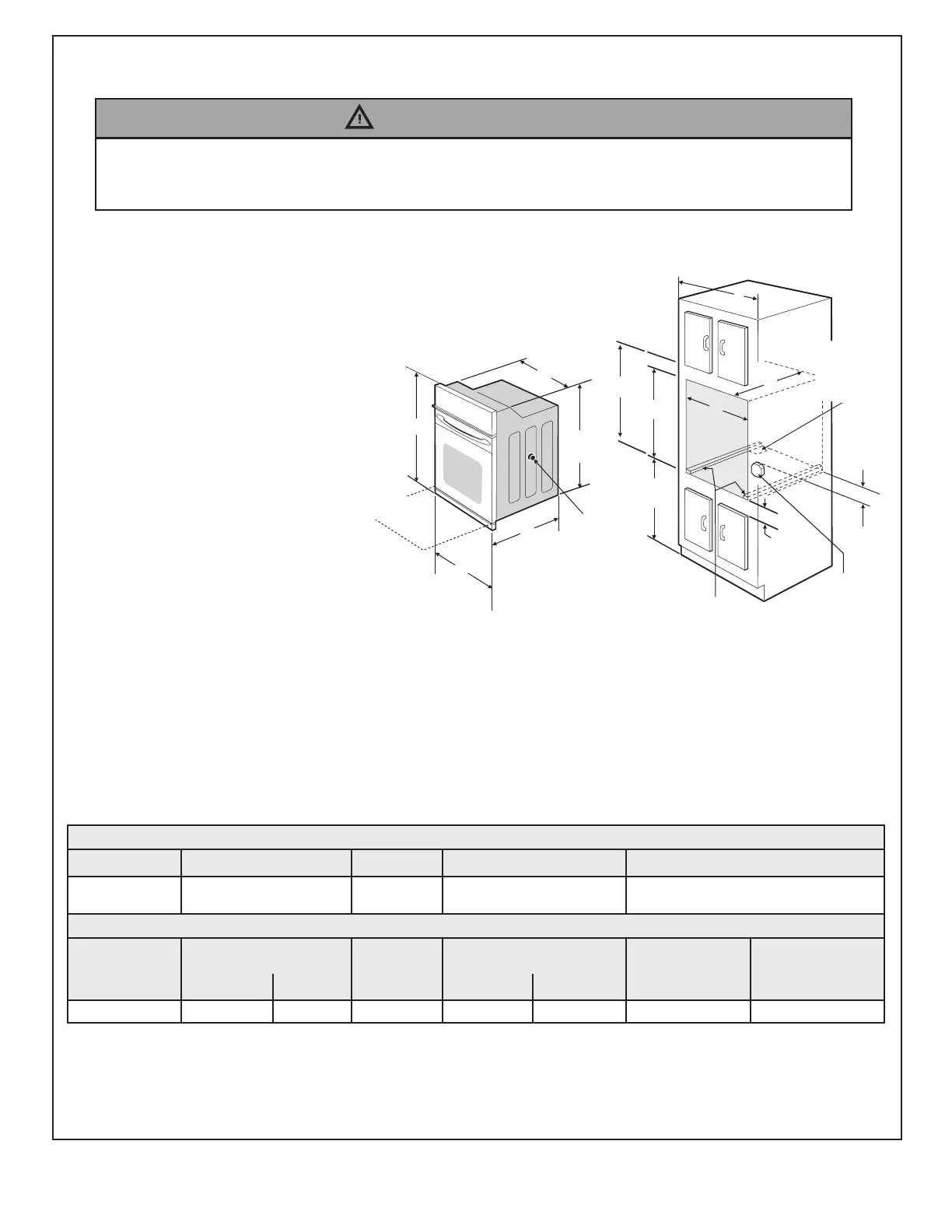

Figure 1
Fours encastrés simple 30"
Toutes les dimensions sont en pouces (cm).
Imprimé au U.S.A.
REMARQUES:
1. La base doit pouvoir supporter et 200 lbs
(90 kg).
2. Allouez au moins 21" (53.3 cm) d'espace à
l'avant du four pour permettre l'ouverture
DIMENSIONS DE L'APPAREIL
MODÈLE A B C D
30" (76.2 cm) 30 (76.2)
29 (73.7)
28
1
/
4
(71.8) 24
3
/
4
(62.9)
*26
7
/
8
(68.4) avec poignée de porte
DIMENSIONS DE DÉCOUPAGE ET DE L'ARMOIRE
F G
H. Hauteur standard
(**autres, voir note 4)
I J
MODÈLE Min. Max. Min. Min. Max.
30" (76.2 cm) 28
1
/
2
(72.4) 29 (73.7) 24 (61.0) 27¼ (69.2) 28
1
/
8
(71.4) 30
1
/
8
(76.5) Min 28
1
/
2
(72.4)
Entretoise de bois de 2"
(5 cm) de largeur si
nécessaire
B
B
A
A
D
D
C
C
H
H
F
F
I
I
G
G
27 1/4”
(69.2 cm)
1 1/2”
1 1/2”
(3.8 cm)
(3.8 cm)
Min
Min
31”*
(78.7 cm)
31”*
(78.7 cm)
3”
(7.6 cm)
3”
(7.6 cm)
J
J
Porte ouverte
(voir note 2)
Entretoise
Ouverture
pour la
sortie du
câble
Boîte de
jonction
FOUR SIMPLE ENCASTRÉ - INSTALLATION SIMPLE
N’enlevez pas les entretoises sur les parois latérales du four. Ces entretoises centrent
le four dans l’espace fourni. Le four doit être centré pour prévenir une accumulation
excessive de chaleur pouvant causer un feu ou des dommages.
complète de la porte du four.
3. La dimension G (profondeur du
découpage) est critique pour une
bonne installation du four. Si la
moulure inférieure du four ne vient
pas s'accoter contre l'armoire, ou
si un bruit se fait entendre sur
les modèles à convection,
vériez la dimension G
pour vous assurer qu'elle
est correcte.
4. Pour une hauteur de découpe
supérieure au maximum
(H), ajoutez une cale de
bois large de 5 cm (2") de
hauteur appropriée de chaque
côté de l'ouverture sous les
rails latéraux de l'appareil.
Vous pouvez commander
une garniture inférieure plus
grande dans un centre de
service.
* La distance suggérée du plancher est 31" (78.7 cm).
La distance minimale requise est 4½" (11.4 cm)
AVERTISSEMENT!
