30 AA-2194876-2
ÉLECTRICIEN: Le câble gainé fourni avec cet
appareil est homologué par UL pour connexion
à des circuits résidentiels de ls de calibre
supérieur. La capacité thermique de l'isolant des
câbles excède considérablement celle des circuits
résidentiels. La transmission du courant électrique
maximum permise des ls du câble est en fonction
de la capacité thermique de la gaine plutôt que du
calibre du l.
Si les codes locaux permettent la connexion du
l de mise à la terre du châssis au neutre (blanc)
(aux États-Unis seulement) (voir gure 3):
1. Coupez l’alimentation à la boîte de jonction.
2. Dans la boîte de jonction:
Raccordez les ls de l'appareil à ceux du circuit
électrique tel que montré à la gure 3.
Emplacement des numéros de modèle et de
série
La plaque signalétique est située sur le côté
intérieur de la moulure latérale.
Pour toute commande de pièces ou demande
de renseignement au sujet de votre appareil,
assurez-vous d'inclure les numéros de modèle et
de série, ainsi que le numéro ou lettre de lot de la
plaque signalétique de votre four.
Emplacement de la plaque signalétique
des fours encastrés simples
Si l’appareil est utilisé dans une maison mobile,
un nouveau branchement (1996 NEC), un véhicule
récréatif ou si les codes locaux n'autorisent pas
la connexion du conducteur de mise à la terre du
châssis au neutre, le châssis de l'appareil NE DOIT
PAS être branché au l neutre du câble à 4 ls
(voir le gure 4):
1. Coupez l’alimentation à la boîte de jonction.
2. Séparez le l blanc du l dénudé en cuivre
de mise à la terre du câble d’alimentation de
l’appareil.
3. Dans la boîte de jonction:
Raccordez les ls de l'appareil à ceux du circuit
électrique tel que montré à la gure 4.

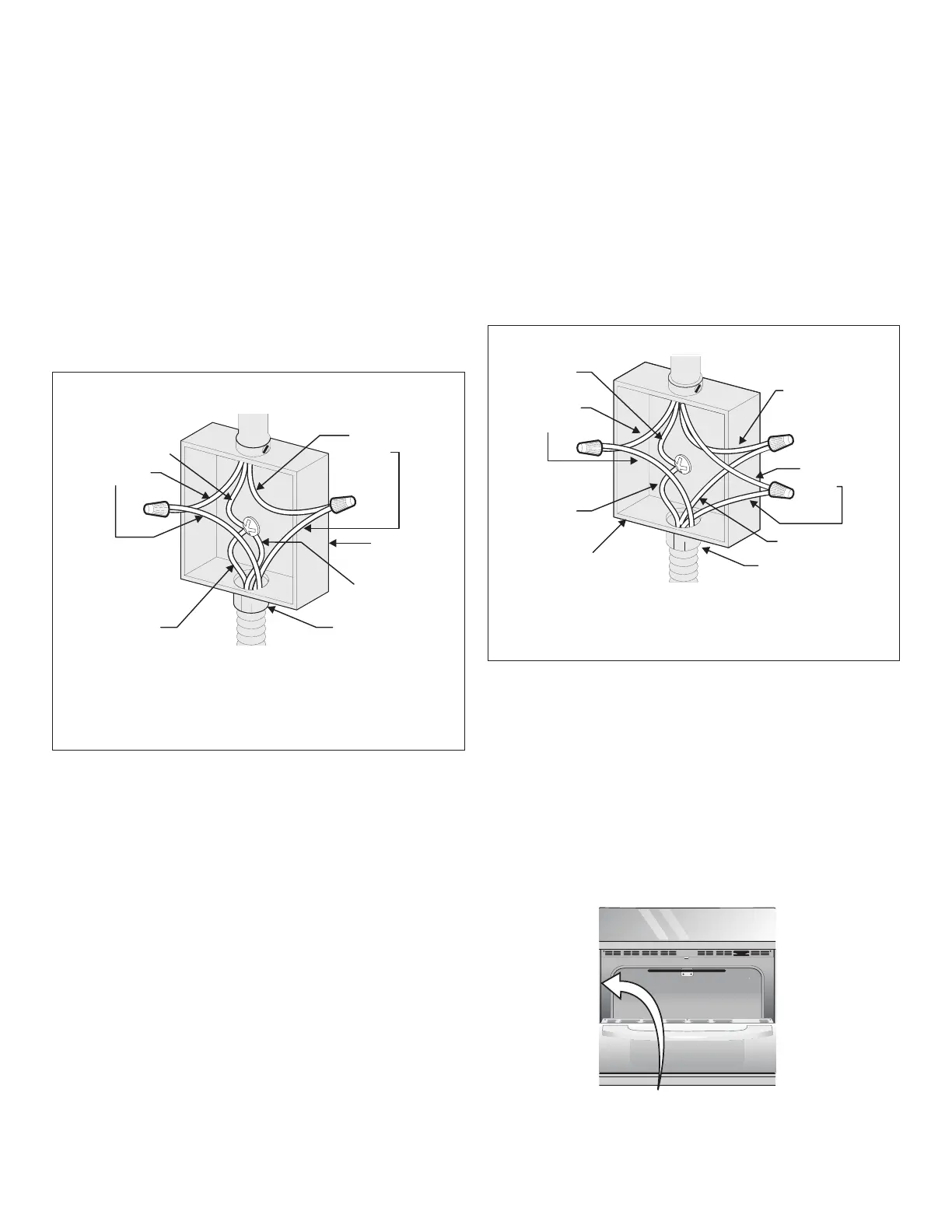

Figure 3
BOÎTE DE JONCTION À 3 FILS MISE À LA TERRE
Câble d'alimentation
Fils
noirs
Connecteur
homologué- U.L.
(ou ACNOR)
Câble de l'appareil
Fil dénudé
ou vert
Fil
dénudé
Fil blanc
Fils
rouges
Boîte de
jonction
Figure 4 - BOÎTE DE JONCTION À 4 FILS
MISE À LA TERRE
Câble d'alimentation
Fil blanc
Boîte de
jonction
Câble de l'appareil
Fil
dénudé
ou vert
Fil
dénudé
Fil blanc
Fils
noirs
Fils
rouges
Connecteur
homologué- U.L.
(ou ACNOR)
