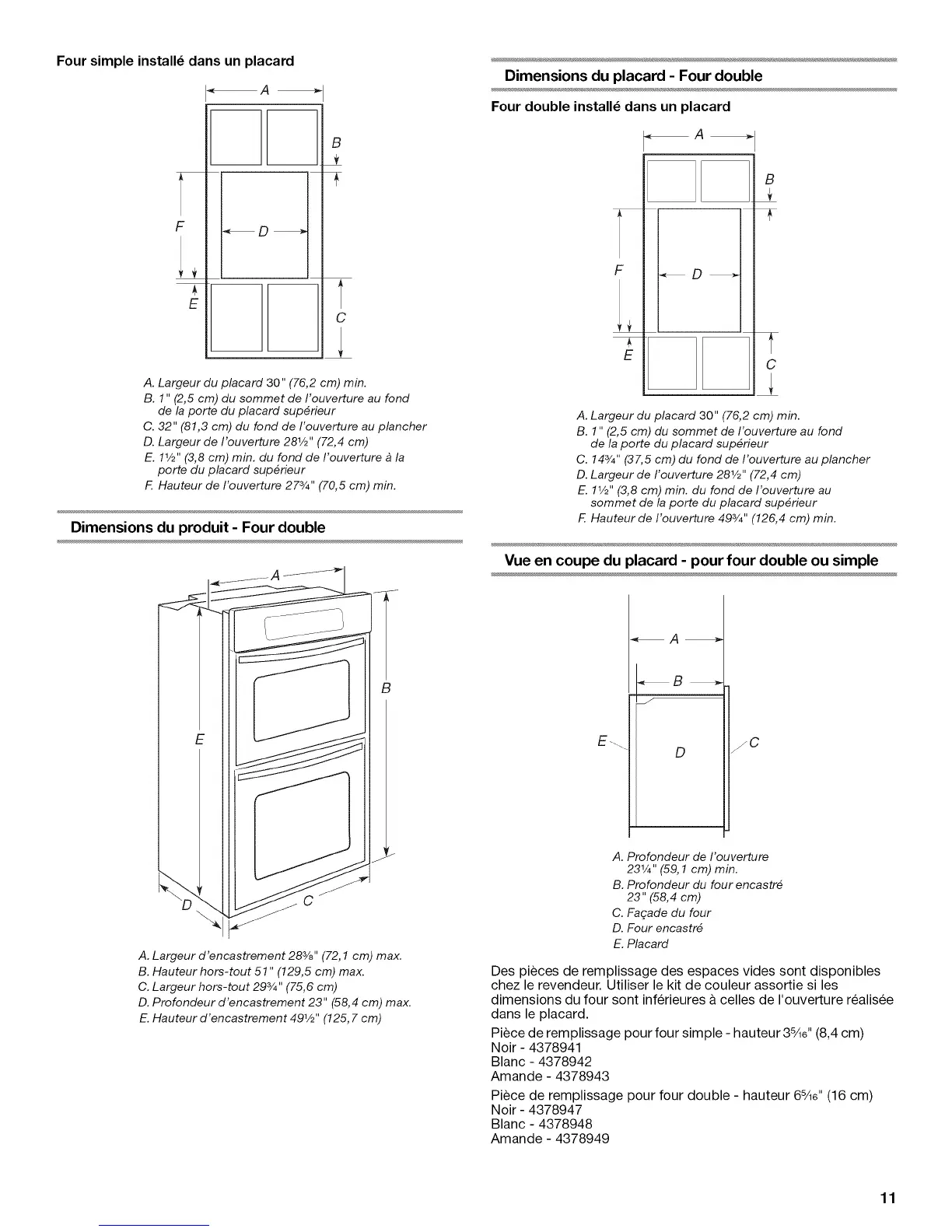

Four simple install_ dans un placard
Dimensions du placard - Four double
F
E
A
B
t
C
A. Largeur du placard 30" (76,2 cm) min.
B. 1" (2,5 cm) du sommet de I'ouverture au fond
de la porte du placard sup_rieur
C. 32" (81,3 cm) du fond de I'ouverture au plancher
D. Largeur de I'ouverture 281/2'' (72,4 cm)
E. 11/2'' (3,8 cm) min. du fond de I'ouverture _ la
porte du placard sup_rieur
F Hauteur de I'ouverture 27s/4'' (70,5 cm) min.
Dimensions du produit - Four double
B
A. Largeur d'encastrement 28%" (72,1 cm) max.
B. Hauteur hors-tout 51" (129,5 cm) max.
C. Largeur hors-tout 29s/4" (75,6 cm)
D. Profondeur d'encastrement 23" (58,4 cm) max.
E. Hauteur d'encastrement 491/2"(125, 7 cm)
Four double install_ dans un placard
F
E
_A
B
C
A. Largeur du placard 30" (76,2 cm) min.
B. 1" (2,5 cm) du sommet de I'ouverture au fond
de la porte du placard sup_rieur
C. 143/4'' (37,5 cm) du fond de I'ouverture au plancher
D. Largeur de I'ouverture 281/2"(72,4 cm)
E. 11/2'' (3,8 cm) min. du fond de I'ouverture au
sommet de la porte du placard sup_rieur
F Hauteur de I'ouverture 49s/4''(126,4 cm) min.
Vue en coupe du placard - pour four double ou simple
E_
D
fC
A. Profondeur de I'ouverture
231/4" (59,1 cm) min.
B. Profondeur du four encastr_
23" (58,4 cm)
C. Faqade du four
D. Four encastr_
E. Placard
Des pieces de remplissage des espaces vides sont disponibles
chez le revendeur. Utiliser le kit de couleur assortie si les
dimensions du four sont inferieures & celles de I'ouverture realis6e
dans le placard.
Piece de remplissage pour four simple - hauteur 3sA6'' (8,4 cm)
Noir - 4378941
Blanc - 4378942
Amande - 4378943
Piece de remplissage pour four double - hauteur 6sA6'' (16 cm)
Noir - 4378947
Blanc - 4378948
Amande - 4378949
