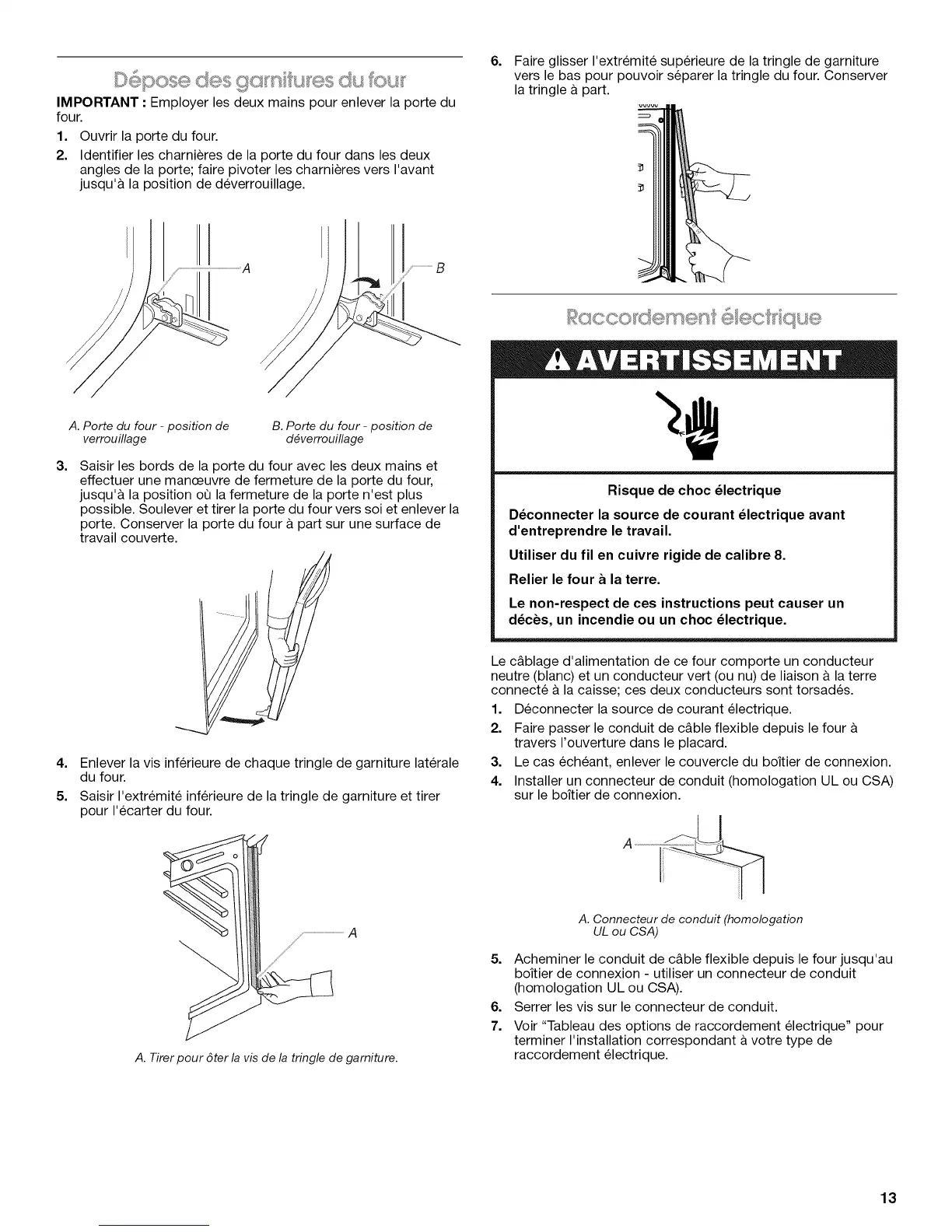

Depos® des gcsm i ®s
IMPORTANT : Employer les deux mains pour enlever la porte du
four.
1=
2.
Ouvrir la porte du four.
Identifier les charnieres de la porte du four dans les deux
angles de la porte; faire pivoter les charnieres vers I'avant
jusqu'& la position de deverrouillage.
I
6=
Faire glisser I'extremit6 superieure de la tringle de garniture
vers le bas pour pouvoir separer la tringle du four. Conserver
la tringle a part.
A. Porte du four - position de
verrouillage
B. Porte du four - position de
d_verrouillage
3=
Saisir les bords de la porte du four avec les deux mains et
effectuer une manceuvre de fermeture de la porte du four,
jusqu'a la position oQ la fermeture de la porte n'est plus
possible. Soulever et tirer la porte du four vers soi et enlever la
porte. Conserver la porte du four a part sur une surface de
travail couverte.
Risque de choc _lectrique
D_connecter la source de courant _lectrique avant
d'entreprendre le travail.
Utiliser du fil en cuivre rigide de calibre 8.
Relier le four a la terre.
Le non-respect de ces instructions peut causer un
d_ces, un incendie ou un choc _lectrique.
4=
5.
Enlever la vis inferieure de chaque tringle de garniture laterale
du four.
Saisir I'extremit6 inferieure de la tringle de garniture et tirer
pour I'ecarter du four.
A. Tirer pour 6ter la vis de la tringle de garniture.
Le c&blage d'alimentation de ce four comporte un conducteur
neutre (blanc) et un conducteur vert (ou nu) de liaison a la terre
connecte a la caisse; ces deux conducteurs sont torsades.
1. Deconnecter la source de courant electrique.
2. Faire passer le conduit de c&ble flexible depuis le four
travers I'ouverture dans le placard.
3. Le cas ech6ant, enlever le couvercle du boiler de connexion.
4. Installer un connecteur de conduit (homologation UL ou CSA)
sur le boiler de connexion.
A. Connecteur de conduit (homologation
UL ou CSA)
5=
6=
7.
Acheminer le conduit de c&ble flexible depuis le four jusqu'au
boiler de connexion - utiliser un connecteur de conduit
(homologation UL ou CSA).
Serrer les vis sur le connecteur de conduit.
Voir "Tableau des options de raccordement electrique" pour
terminer I'installation correspondant & votre type de
raccordement electrique.
13
