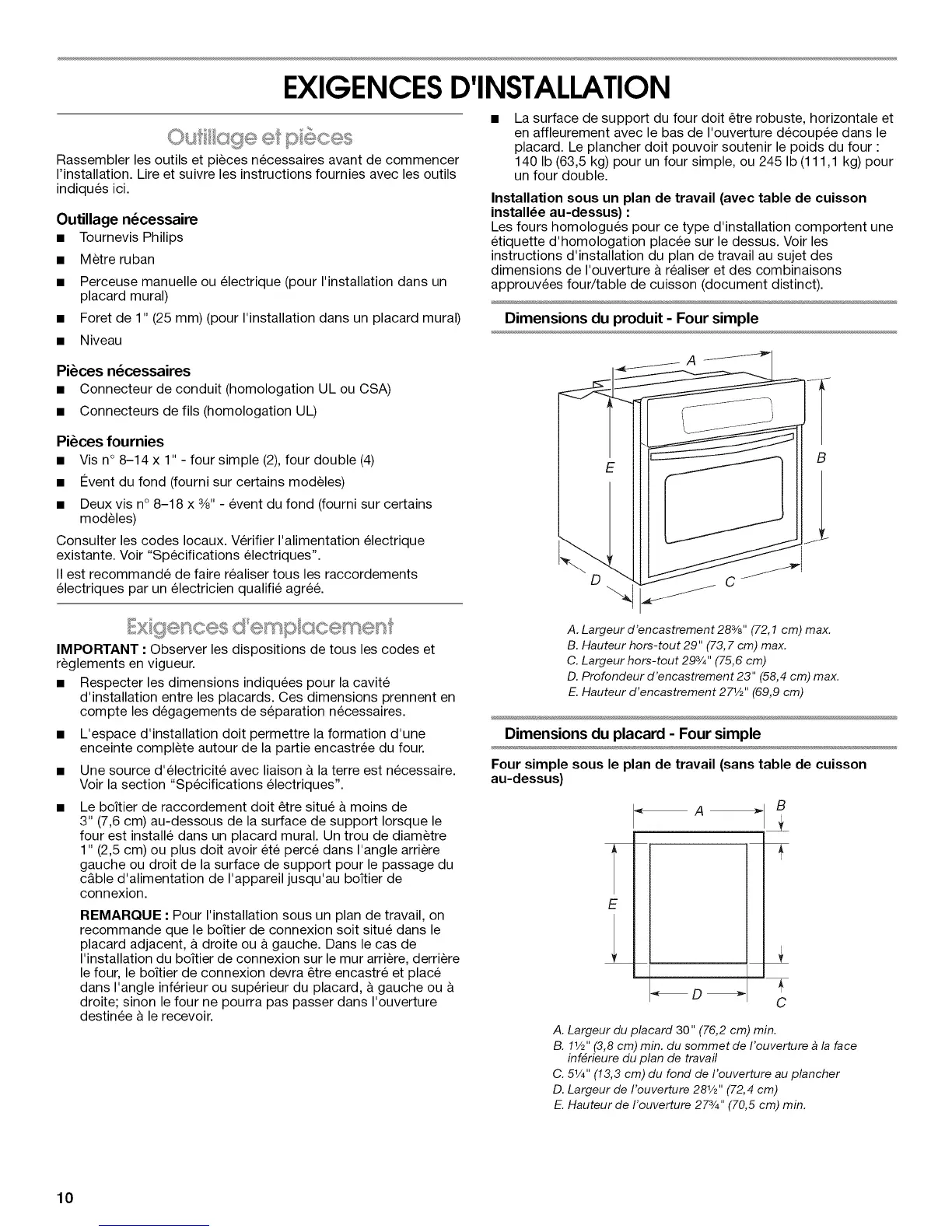

EXIGENCESD'INSTALLATION
Rassembler les outils et pieces necessaires avant de commencer
I'installation. I_ire et suivre les instructions fournies avec les outils
indiques ici.
Outillage n_cessaire
• Tournevis Philips
• Metreruban
• Perceuse manuelle ou electrique (pour I'installation dans un
placard mural)
• Foret de 1" (25 mm) (pour I'installation dans un placard mural)
• Niveau
Pi_ces n_cessaires
• Connecteur de conduit (homologation UL ou CSA)
• Connecteurs de fils (homologation UL)
Pi_ces fournies
• Vis n° 8-14 x 1" - four simple (2), four double (4)
• €:vent du fond (fourni sur certains modeles)
• Deux vis n° 8-18 x 3/8"- event du fond (fourni sur certains
modeles)
Consulter les codes Iocaux. Verifier I'alimentation electrique
existante. Voir "Specifications electriques".
II est recommande de faire realiser tousles raccordements
electriques par un electricien qualifie agree.
La surface de support du four doit _tre robuste, horizontale et
en affleurement avec le bas de I'ouverture decoupee dans le
placard. Le plancher doit pouvoir soutenir le poids du four :
140 Ib (63,5 kg) pour un four simple, ou 245 Ib (111,1 kg) pour
un four double.
Installation sous un plan de travail (avec table de cuisson
install_e au-dessus) :
Les fours homologues pour ce type d'installation comportent une
etiquette d'homologation placee sur le dessus. Voir les
instructions d'installation du plan de travail au sujet des
dimensions de I'ouverture & realiser et des combinaisons
approuvees four/table de cuisson (document distinct).
Dimensions du produit - Four simple
IMPORTANT : Observer les dispositions de tousles codes et
reglements en vigueur.
• Respecter les dimensions indiquees pour la cavite
d'installation entre les placards. Ces dimensions prennent en
compte les degagements de separation necessaires.
L'espace d'installation doit permettre la formation d'une
enceinte complete autour de la partie encastree du four.
Une source d'electricite avec liaison & la terre est necessaire.
Voir la section "Specifications electriques".
Le boitier de raccordement doit _tre situe a moins de
3" (7,6 cm) au-dessous de la surface de support Iorsque le
four est installe dans un placard mural. Un trou de diametre
1" (2,5 cm) ou plus doit avoir ete perce dans I'angle arriere
gauche ou droit de la surface de support pour le passage du
c&ble d'alimentation de I'appareil jusqu'au boitier de
connexion.
REMARQUE : Pour I'installation sous un plan de travail, on
recommande que le boitier de connexion soit situe dans le
placard adjacent, & droite ou & gauche. Dans le cas de
I'installation du boitier de connexion sur lemur arriere, derriere
le four, le boitier de connexion devra _tre encastre et place
dans I'angle inferieur ou superieur du placard, & gauche ou &
droite; sinon le four ne pourra pas passer dans I'ouverture
destinee & le recevoir.
A. Largeur d'encastrement 28%" (72,1 cm) max.
B. Hauteur hors-tout 29" (73, 7 cm) max.
C. Largeur hors-tout 293/4'' (75,6 cm)
D. Profondeur d'encastrement 23" (58,4 cm) max.
E. Hauteur d'encastrement 271/2'' (69,9 cm)
Dimensions du placard - Four simple
Four simple sous le plan de travail (sans table de cuisson
au-dessus)
E
A
i
_D
B
+
C
A. Largeur du placard 30" (76,2 cm) min.
B. 11/2"(3,8 cm) min. du sommet de I'ouverture _ la face
inf#rieure du plan de travail
C. 51/4'' (13,3 cm) du fond de I'ouverture au plancher
D. Largeur de I'ouverture 281/2'' (72,4 cm)
E. Hauteur de I'ouverture 273/4'' (70,5 cm) min.
10
