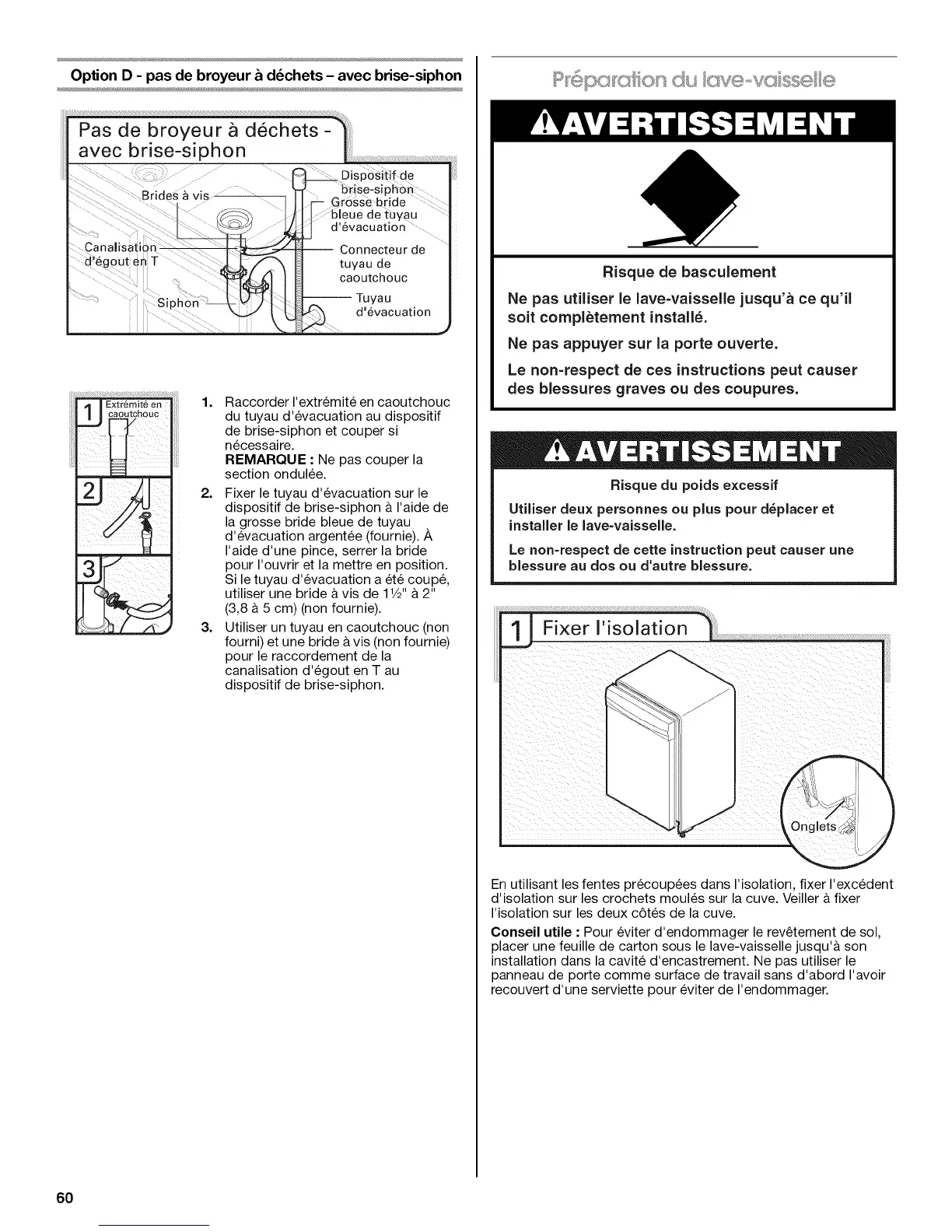

Option D - pas de broyeur & d_chets - avec brise-siphon
--r - , v _ brise-s phe:n
............ a S ' ..... 11r-- Gr6ssebdde ...........
.............................._._'._ /_I I bJeuede tUyeu ....
::::............ 'evacuation .......
Connecteur de
......d'_gout en T tuyau de
outchouc
Sip Tuyau ..
!;,¸_}}};;;;F{::;!;!i___:}_:;};;;;_:_ £;_}_i::;_;;;;__:}
een
caoutchouc
1. Raccorder I'extremit6 en caoutchouc
du tuyau d'@acuation au dispositif
de brise-siphon et couper si
n@essaire.
REMARQUE • Ne pas couper la
section ondulee.
2. Fixer le tuyau d'@acuation sur le
dispositif de brise-siphon & I'aide de
la grosse bride bleue de tuyau
d'@acuation argentee (fournie). A
I'aide d'une pince, serrer la bride
pour I'ouvrir et la mettre en position.
Si le tuyau d'@acuation a 6te coup&
utiliser une bride avis de 11/2"& 2"
(3,8 a 5 cm) (non fournie).
3. Utiliser un tuyau en caoutchouc (non
fourni) et une bride & vis (non fournie)
pour le raccordement de la
canalisation d'egout en T au
dispositif de brise-siphon.
Risque de basculement
Ne pas utiliser le lave=vaisselle jusqu'a ce qu'il
soit compl_tement install&
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer
des blessures graves ou des coupures.
Risque du poids excessif
Utiliser deux personnes ou plus pour d_placer et
installer Je Jave=vaisseHe.
Le non=respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
En utilisant les fentes pr@oupees dans I'isolation, fixer I'excedent
d'isolation sur les crochets moules sur la cuve. Veiller a fixer
I'isolation sur les deux c6tes de la cuve.
Conseil utile • Pour @iter d'endommager le rev_tement de sol,
placer une feuille de carton sous le lave-vaisselle jusqu'& son
installation dans la cavite d'encastrement. Ne pas utiliser le
panneau de porte comme surface de travail sans d'abord I'avoir
recouvert d'une serviette pour @iter de I'endommager.
60
