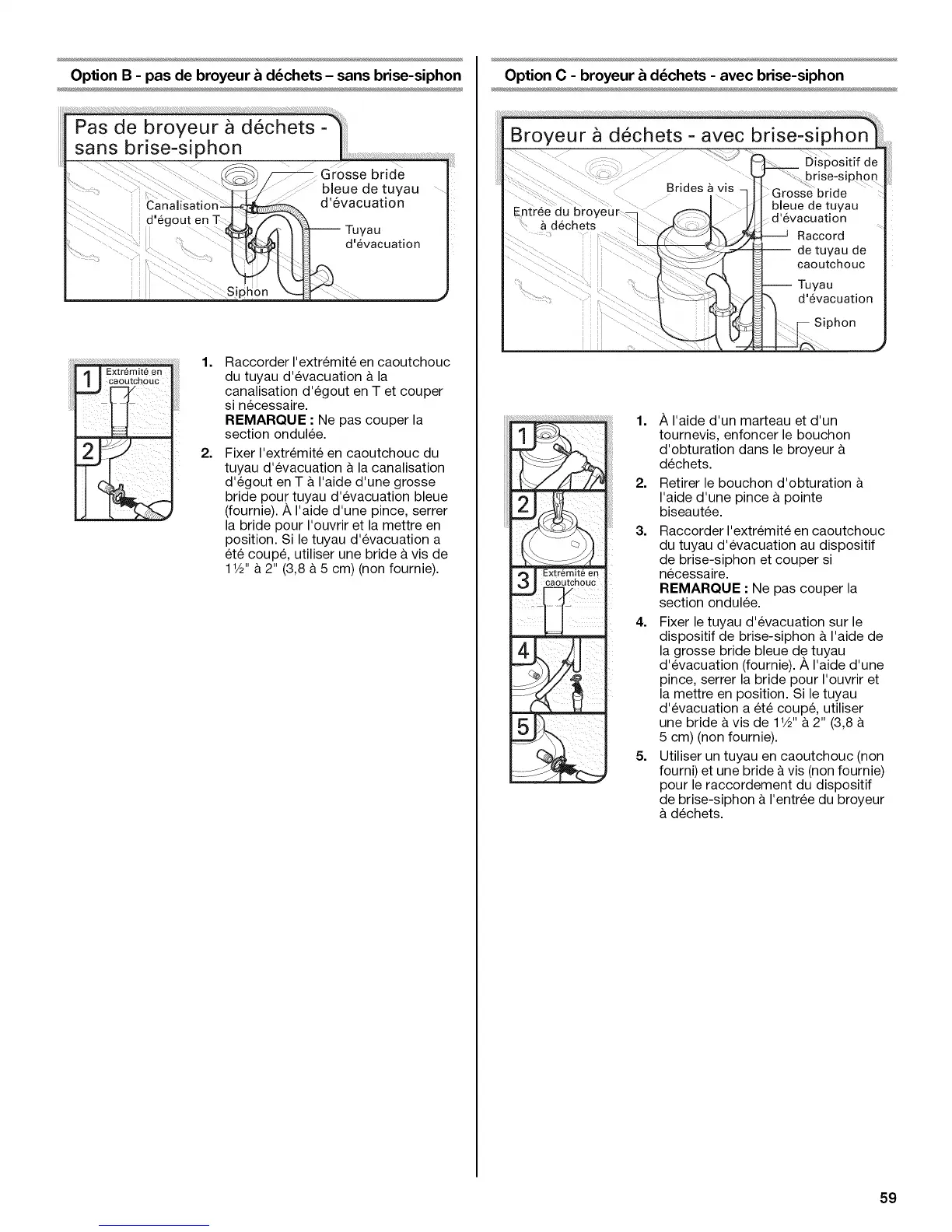

Option B - pas de broyeur & d_chets - sans brise-siphon
J
1=
2=
Raccorder I'extremit6 en caoutchouc
du tuyau d'evacuation & la
canalisation d'egout en T et couper
si necessaire.
REMARQUE : Ne pas couper la
section ondulee.
Fixer I'extremit6 en caoutchouc du
tuyau d'evacuation & la canalisation
d'egout en T & I'aide d'une grosse
bride pour tuyau d'evacuation bleue
(fournie). A I'aide d'une pince, serrer
la bride pour I'ouvrir et la mettre en
position. Si le tuyau d'evacuation a
et6 coupe, utiliser une bride & vis de
1V2" & 2" (3,8 a 5 cm) (non fournie).
Option C - broyeur & d_chets - avec brise-siphon
Broyeur a dechets =avec brise=siphon
Dispositif de
rise-siPh0n
Brides a vls Grosse bride
bleue de tuyau
U
d_chets
Raccord
-- de tuyau de
Siphon
1=
2=
3=
A I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur &
dechets.
Retirer le bouchon d'obturation &
I'aide d'une pince & pointe
biseautee.
Raccorder I'extremit6 en caoutchouc
du tuyau d'evacuation au dispositif
de brise-siphon et couper si
necessaire.
REMARQUE : Ne pas couper la
section ondulee.
4. Fixer le tuyau d'6vacuation sur le
dispositif de brise-siphon & I'aide de
la grosse bride bleue de tuyau
d'evacuation (fournie). A I'aide d'une
pince, serrer la bride pour I'ouvrir et
la mettre en position. Si le tuyau
d'evacuation a et6 coupe, utiliser
une bride & vis de 11/2"& 2" (3,8 &
5 cm) (non fournie).
5. Utiliser un tuyau en caoutchouc (non
fourni) et une bride & vis (non fournie)
pour le raccordement du dispositif
de brise-siphon & I'entree du broyeur
& dechets.
