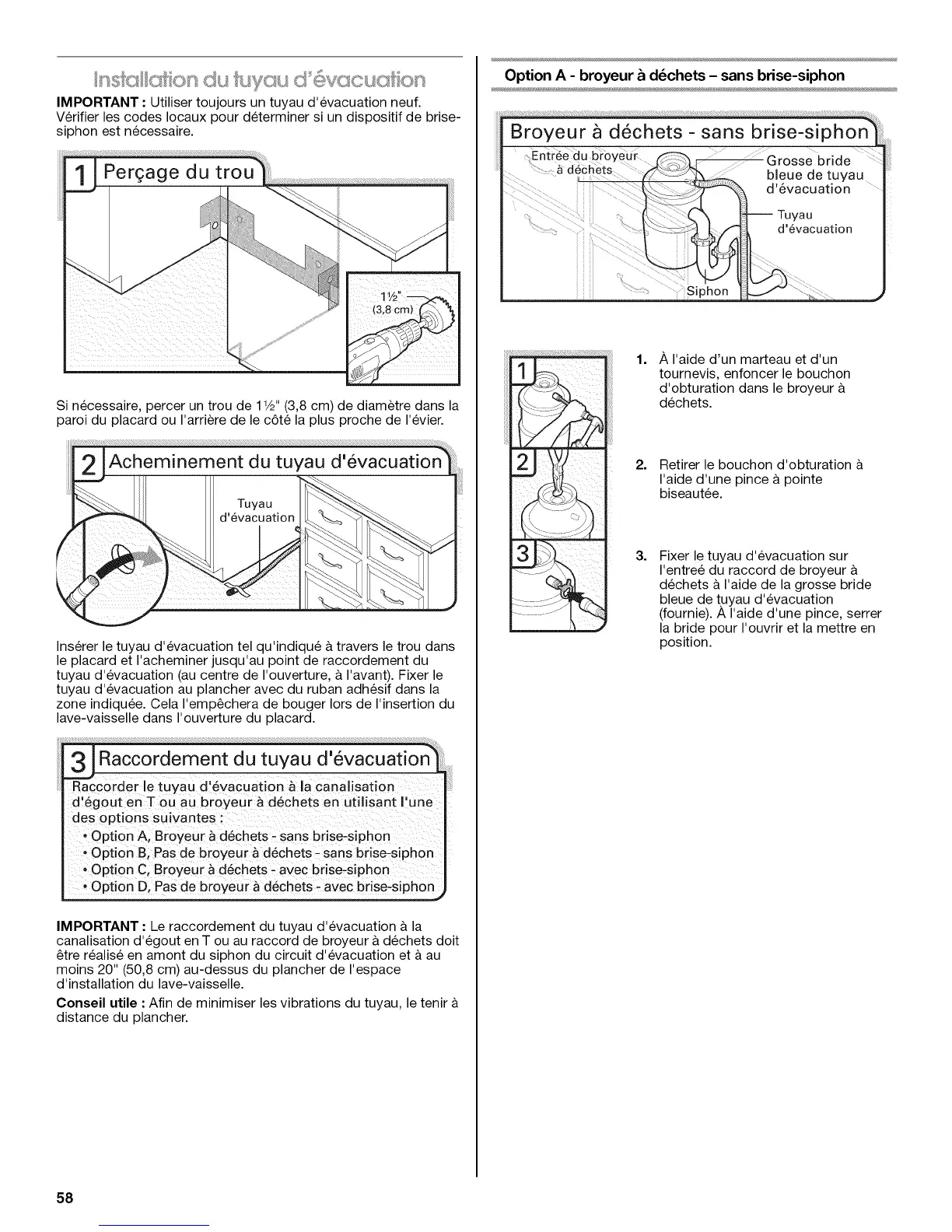

IMPORTANT: Utiliser toujours un tuyau d'evacuation neuf.
Verifier les codes Iocaux pour determiner si un dispositif de brise-
siphon est necessaire.
Si necessaire, percer un trou de 11/2"(3,8 cm) de diametre dans la
paroi du placard ou I'arriere de le c6te la plus proche de I'evier.
Inserer le tuyau d'evacuation tel qu'indiqu6 & travers le trou dans
le placard et I'acheminer jusqu'au point de raccordement du
tuyau d'evacuation (au centre de I'ouverture, & I'avant). Fixer le
tuyau d'evacuation au plancher avec du ruban adhesif dans la
zone indiqu6e. Cela I'emp_chera de bouger Iors de I'insertion du
lave-vaisselle dans I'ouverture du placard.
Raccordei letuyau d,6vacuation la canalisation i
d egout enTou au broyeu[ & d6chets en utilisant I un e
des options suivantes ;
Option A; Broyeur _ d6ChetS -sans brise_siphon
option B; PaSde b[0YeUr _ d6chets - sans Bdse£siph0n
Option C; Broyeur _ d6Chets _avec brise_siphon
o t ono;
IMPORTANT : Le raccordement du tuyau d'evacuation & la
canalisation d'egout en T ou au raccord de broyeur & dechets doit
_tre r6alise en amont du siphon du circuit d'evacuation et & au
moins 20" (50,8 cm) au-dessus du plancher de I'espace
d'installation du lave-vaisselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir &
distance du plancher.
Option A - broyeur & d_chets - sans brise-siphon
1.
A I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur &
dechets.
2. Retirer le bouchon d'obturation &
I'aide d'une pince & pointe
biseautee.
3.
Fixer le tuyau d'evacuation sur
I'entree du raccord de broyeur &
dechets & I'aide de la grosse bride
bleue de tuyau d'evacuation
(fournie). A I'aide d'une pince, serrer
la bride pour I'ouvrir et la mettre en
position.
58
