NOTA: Si el gabinete es metálico, use una moldura ais-
lante de nylon alrededor del agujero para el cable eléctri-
co, a fin de evitar cortes en el cable.
NOTA: Se recomienda el uso de bloques de relleno si la
parte delantera del gabinete sobresale debajo del estante
inferior del gabinete.
IMPORTANTE: Si no se usan bloques de relleno, pueden
producirse daños en la carcasa por apretar demasiado los
tornillos.
NOTA: cuando instale el horno
microondas, ease el cable eléctrico
a través del agujero correspondi-
ente de la superficie inferior del
gabinete superior Mantengalo
tenso recto durante los pasos 1 a
3. No permita que el cable quede
atrapado ni levante el horno
tirando del cable.

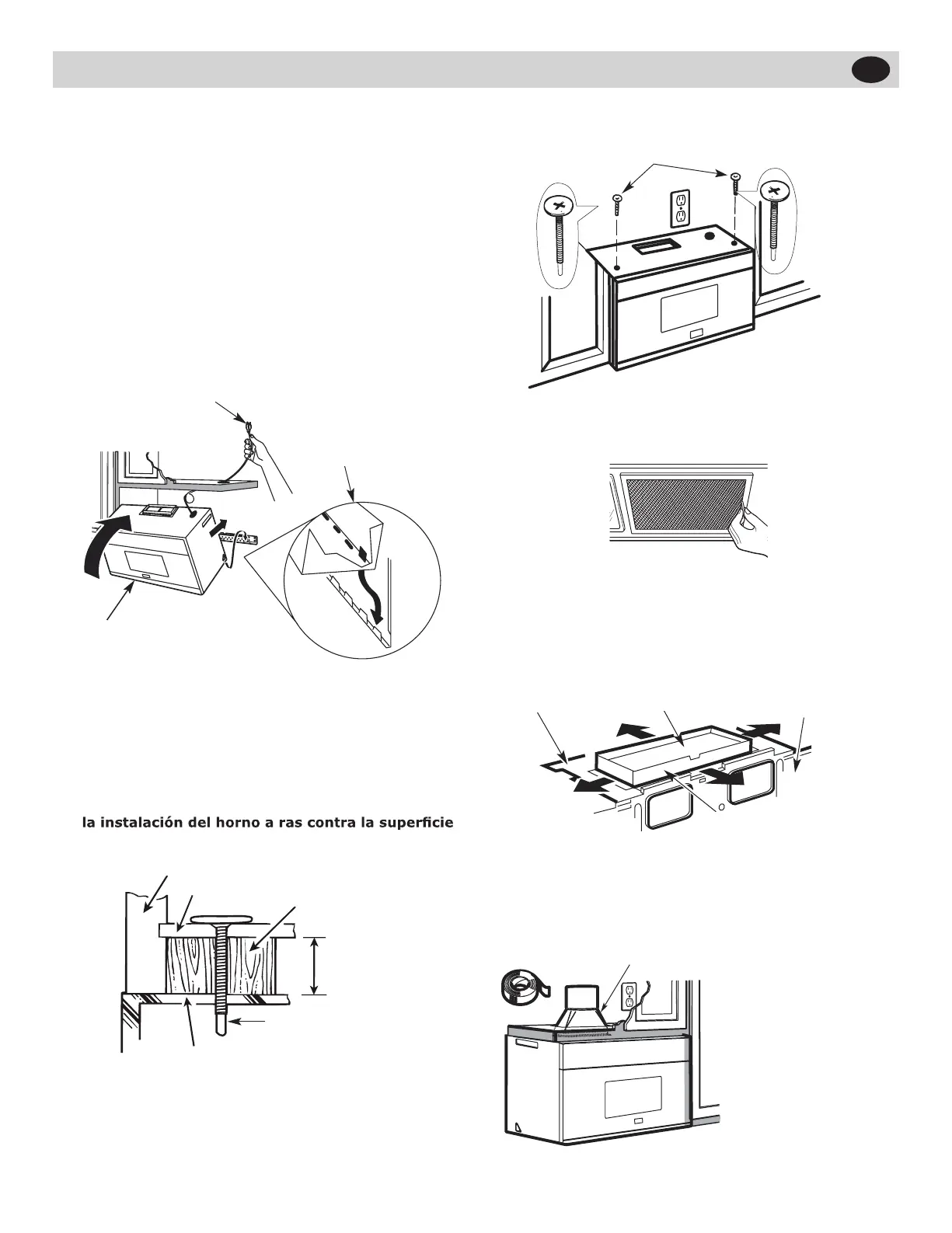

1. Levante el microon-
das, inclínelo hacia
adelante y enganche
las ranuras
(situadas en el borde
trasero inferior) a las
cuatro lengüetas
inferiores de la placa
de instalación.
2. Gire la parte delantera del horno
hacia arriba, contra la superficie
inferior del gabinete.
3. Inserte un tornillo autoalineante a través del agujero
del centro del gabinete superior: Fije temporalmente
el horno apretando el tornillo al menos dos vueltas
completas despisés de que el tornillo quede enroscado.
(Más adelante se procederá a apretar completamente
el tornillo.) Asegúrese de mantener tenso/recto
el cable eléctrico. Tenga cuidado de evitar que el
cable quede atrapado, especialmente al realizar
inferior del gabinete.
Parte delantera del gabinete
Estante inferior del gabinete
Tornillo autoalineante
Parte superior del horno
microondas
Equivalente a la
profundidad de la
superficie hueca
del gabinete
4. Fije el horno microondas al gabinete superior.
5. Inserte 2 tomillos autoalineantes a través de los
agujeros exteriores del gabinete superior. Apriete
cada uno de, los tornillos dos vueltas completas.
6.
Apriete los dos tornillos externos a la parte superior del
horno. (Mientras aprieta los tornillos, mantenga sujeto
el horno contra la pared y el gabinete superior:)
7. Instale los filtros de grasa. Consulte el Asesoramiento e
instrucción provisto con el microondas.
A6. AJUSTE DEL ADAPTADOR DE EXTRACCIÓN
Bloque de relleno
A7. ACOPLAMIENTO DEL SISTEMA DE CONDUCTOS
Parte trasera del
microondas
Placa del ventilador
Regulador de extracción
Abra el gabinete superior y ajuste el adaptador de
Extracción para acoplarlo al conducto de la cocina.
Para ajustes en dirección
delantera-trasera o lado a lado,
deslice el adaptador de
extracción según sea necesario
Conducto de la cocina
1.Extienda el conducto
de la cocina para que
se acople al adaptador
de extracción.
2.Selle las uniones del
conducto de escape
usando cinta aislante
para calefacción para
altas temperaturas.
ES
