Collegamenti elettrici

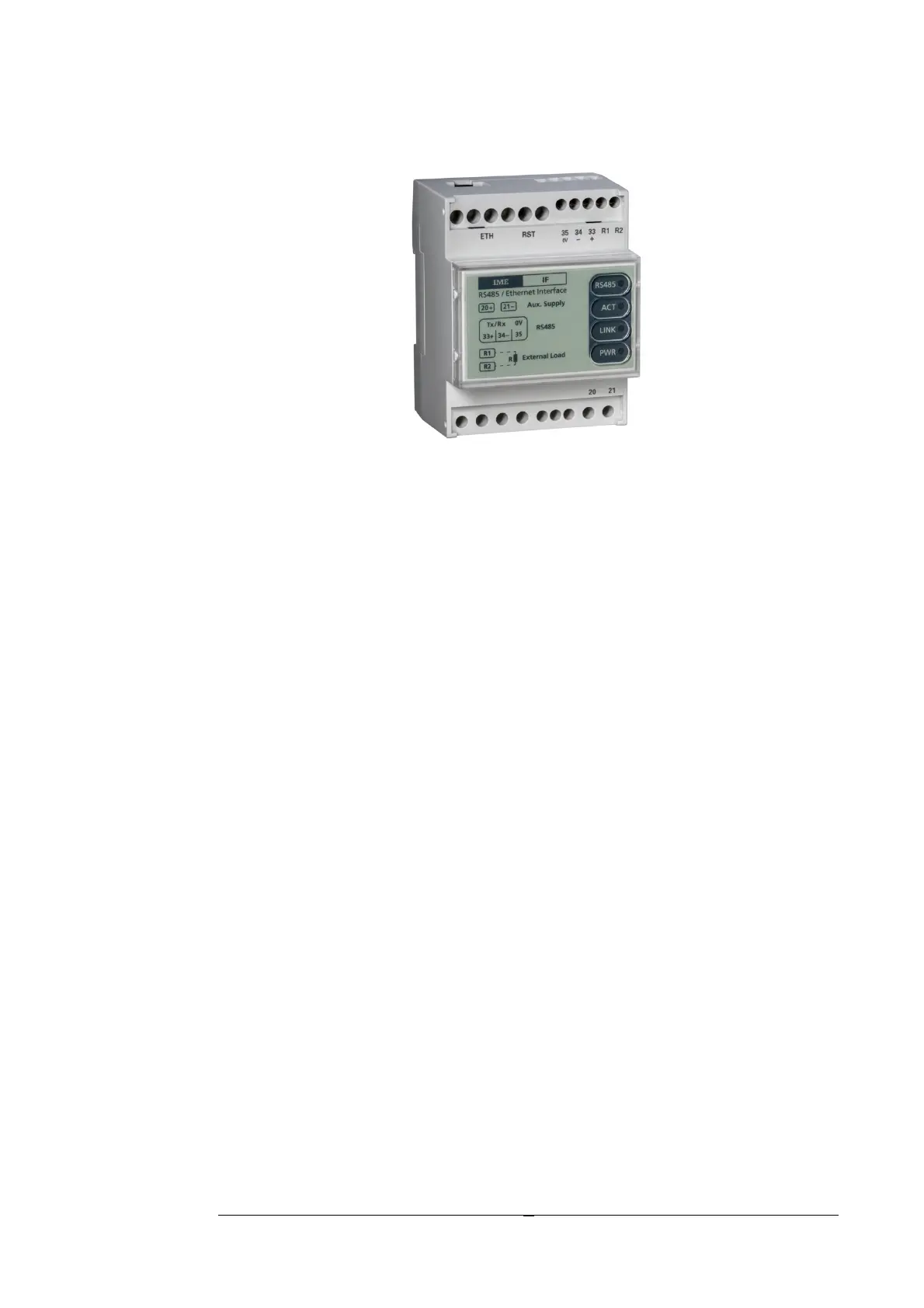

L’interfaccia è disponibile con un solo valore di tensione di alimentazione:
• 90 .. 265 Vac – 100 .. 300 Vdc (cod. IF4E011 )
Il significato della serigrafia dei morsetti è il seguente:
• 20 - 21 Alimentazione (Non polarizzati anche in caso di
alimentazione continua)
• 2-3-5 Connessione ethernet tramite RJ45
• 33 Polo positivo ( + ) RS-485
• 34 Polo negativo ( - ) RS-485
• 35 Signal Ground (0V) RS-485 (Da non connettere a terra!)
• R1 - R2 Morsetti per Terminatore di linea RS-485 da 220 ohm
• RST Pulsante di Reset multi funzioni, evidenziate dal lampeggio del
led “Power”.
Per la connessione ethernet si consiglia un cavo Cat 5 ovvero, certificato
per connessioni a 100 MB.
Per la RS-485, si suggerisce di utilizzare un cavo schermato avvolto
(twisted) a due coppie: la prima coppia per i segnali + e – , la seconda
coppia (i due conduttori insieme) uno per lo 0V (sg) e l’altro per lo schermo
per la connessione a terra solamente ad un estremo.
