Nemo 72 Le
1.7 Funzione uscita relè: impulsi energia, allarme, commutazione stato relè
(comando da remoto)
↑

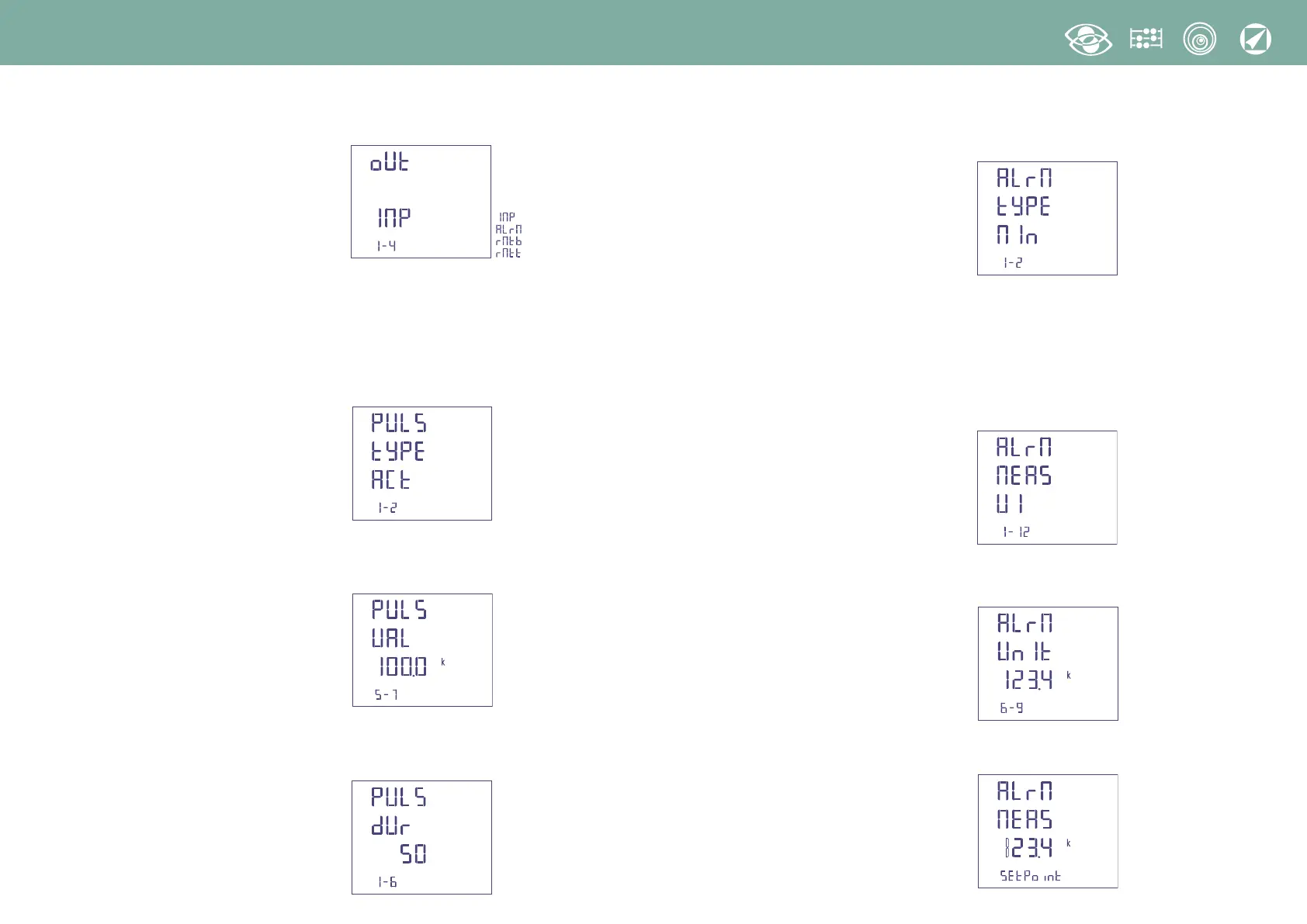

seleziona uscita
↵
conferma
Il relè di uscita (terminali 15 – 29) può essere utilizzato come ripetizione
impulsi energia (vedi p.to 1.7a) o come relè di allarme (vedi p.to 1.7b) o per
commutazione stato relè comandato da remoto (vedi p.to 1.7c - p.to 1.7d).
1.7a Impulsi energia
Grandezza associabile: energia attiva o reattiva
↑
seleziona attiva / reattiva
↵
conferma
Peso impulsi: 1imp/10Wh(varh) – 100Wh(varh) – 1kWh(kvarh) - 10kWh(kvarh) -
100kWh(kvarh) – 1MWh(Mvarh) - 10MWh(Mvarh)
↑
seleziona peso impulso
↵
conferma
Durata impulso: 50 – 100 – 200 – 300 – 400 – 500ms
↑
seleziona durata impulso
↵
conferma
= Impulsi energia
= Allarme
= Bistabile
= Temporizzata
1.7b Allarme
Tipo allarme: minima o massima
↑
seleziona tipo allarme
↵
conferma
Grandezza associabile: tensione di fase (L1-N, L2-N, L3-N)
tensione concatenata (L1-L2, L2-L3, L3-L1)
corrente di fase (I1, I2, I3)
frequenza
potenza attiva trifase
potenza reattiva trifase
↑
seleziona grandezza
↵
conferma
Soglia intervento: punto intervento, virgola, unità di misura
↑
seleziona punto decimale e unità di misura
↵
conferma
→
sposta il cursore
↑
aumenta il valore impostato
↵
conferma
