Nemo 72 Le
Programmazione

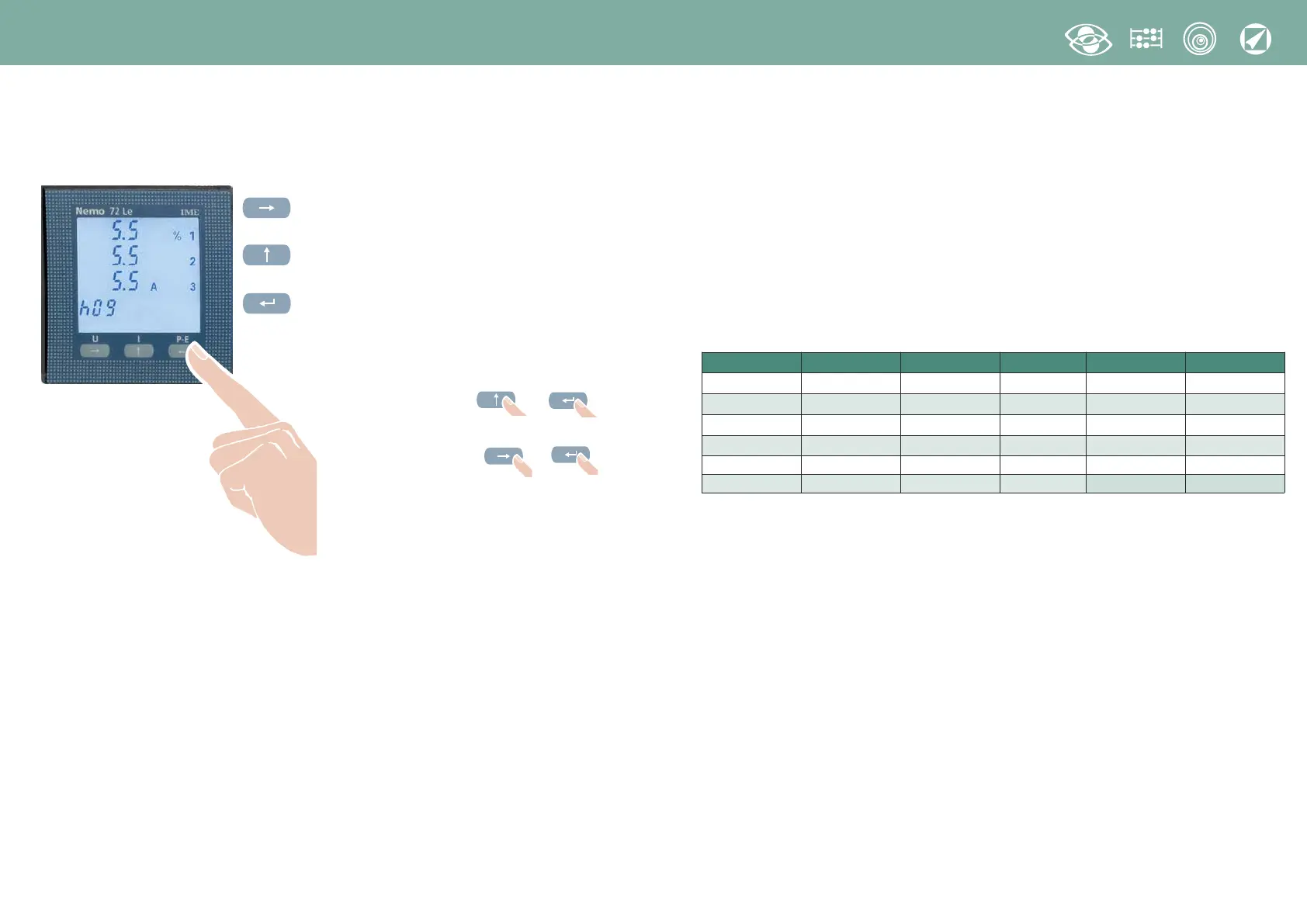

La programmazione è suddivisa su due livelli, protetti da due differenti password numeriche e
avviene tramite tastiera frontale, 3 tasti
Sposta il cursore
Nella pagine con scelta fra valori fissi, scorre i valori impostabili
Aumenta il valore impostato
Nella pagine con scelta fra valori fissi, scorre i valori impostabili
Conferma
In fase di programmazione
Tenendo premuto i tasti
+ si
ritorna alla pagina precedente
Tenendo premuto i tasti
+ si
esce dal menù programmazione, senza salvare
niente
Livello 1
Password = 1000
1.0 Password
1.1 Pagina visualizzazione personalizzata
1.2 Connessione
1.3 Tempo integrazione corrente e potenza media
1.4 Illuminazione display
1.5 Avvio conteggio contaore
1.6 Comunicazione RS485 ModBus RTU/TCP o BACNET
1.7 Funzione uscita relè: Impulsi energia, Allarme, Commutazione stato relè
(comandato da remoto)
Livello 2
Password = 2001
2.0 Password
2.1 Rapporto TA e TV esterni
Parametri Programmabili
Livello 1 Password = 1000
1.1 Pagina visualizzazione personalizzata
Possibilità di impostare una pagina di visualizzazione personalizzata, in cui scegliere quali
grandezze far comparire nelle tre righe di visualizzazione.
Se l’utente imposta una pagina personalizzata, questa diventerà la visualizzazione
standard all’accensione dello strumento (in alternativa a quella riportante le tensioni di linea)
Le grandezze selezionabili per la pagina personalizzata sono riportate nelle tabelle pag.7
1.2 Connessione
Lo strumento può essere utilizzato per linea monofase o trifase 3 e 4 fili.
Le inserzioni selezionabili sono:
1.3 Tempo integrazione corrente e potenza media
Tempo integrazione selezionabile: 5, 8, 10, 15, 20, 30, 60minuti
Il tempo selezionato, vale sia per la corrente che per la potenza media
1.4 Illuminazione display
I 4 livelli selezionabili (0 – 35 – 70 – 100%) indicano la percentuale di illuminazione
display
1.5 Avvio conteggio contaore
Seleziona la grandezza che avvia il conteggio del contaore: tensione oppure potenza
Tensione: avvio conteggio con tensione di fase > 20V
Potenza: potenza attiva totale, valore programmabile 0,5...50%Pn (potenza nominale)
1.6 Comunicazione RS485 (dove prevista)
In funzione dei modelli, lo strumento può essere privo di comunicazione oppure dotato
di comunicazione RS485 ModBus RTU/TCP o RS485 BACNET
1.6a Comunicazione RS485 ModBus RTU/TCP
N° indirizzo: 1...255
Bit di parità: nessuna – pari – dispari
Tempo di attesa prima della risposta: 3...100ms
Velocità trasmissione: 4800 – 9600 – 19200 – 38400 bit/s
Formato word messaggio ModBus
1
: Big Endian – Little Endian – Swap
1
Solo per grandezze a 32bit
U
I
P-E
Simbolo Linea Carico n° TA esterni Schema Inserzione
1N1E Monofase - 1 S 1000/251
3-1E Trifase 3 fili Equilibrato 1 S 1000/447
3N1E Trifase 4 fili Equilibrato 1 S 1000/448
3-2E Trifase 3 fili Squilibrato 2 S 1000/166 Aron L1 - L3
3-3E Trifase 3 fili Squilibrato 3 S 1000/446
3N3E Trifase 4 fili Squilibrato 3 S 1000/164
I
P-E
U
P-E
