Nemo 72 Le
Hilfsspannung
Klemmen 20 und 21
Hilfsspannung:
Stromversorgung in Gleich- oder Wechselstrom, die notwendig für
den richtigen Betrieb der Vorrichtung ist.
Bitte kontrollieren Sie, dass die verfügbare Versorgungsspannung mit den Versorgungs-
spannung auf dem Typenschild (Spannungswert und eventuelle Frequenz) übereinstimmt.
Wo eine Doppelspannung (z.B. 80…265V WS / 100…300 V GS) angegeben ist, bedeutet
dass, das Gerät mit Wechselspannung 80…265V WS oder Gs 100…300V GS gespeist werden
kann. Im Falle von Gleichspannungsversorgung, bitte die angezeigte Polaritäten
20+ und 21- beachten.

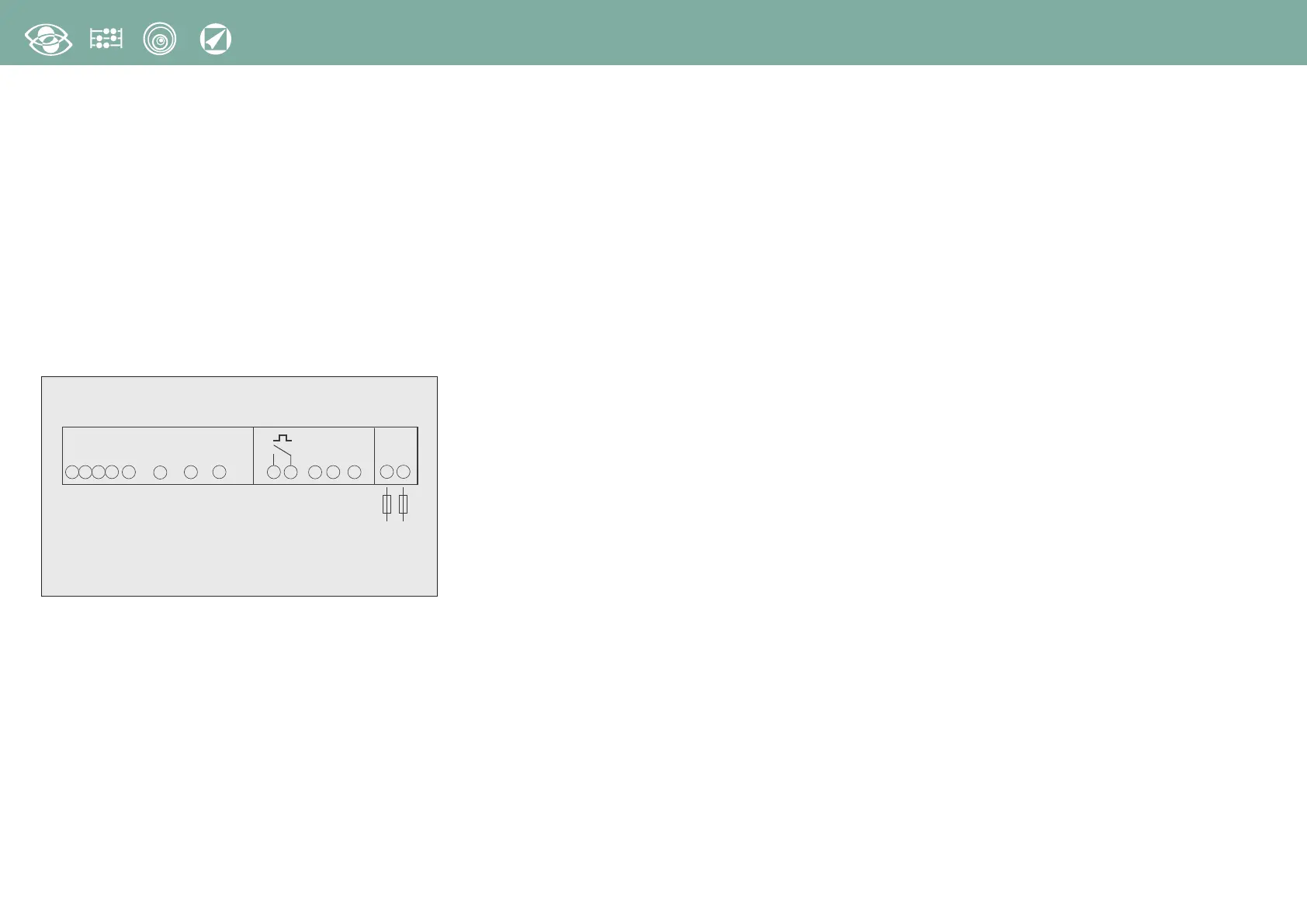

F : 0,5A gG
INPUT
VOLTAGE
CURRENT
2
58 1
3
4
7
11
12
13
33
34
35
RS 485
Rx / Tx GND
+
–
20
AUX.
SUPPLY
21
+
–
F
Werkeinstellung
Kennwort 1000
Kundespezifische Anzeigeseite
1
Lin1v Spannung L1
2
Lin2v Spannung L2
3
Lin3v Spannung L3
Anschluss: 3n3E vierfädig 3 Systeme Leitung
Mittlere Zeit: 15m 15 Minute
Hintergrundbeleuchtung: 35%
Betriebsstundenzähler: U Spannungsstart
RS485
Adresse: 255
Geschwindigkeit: 9.600
Parität: kein
Übertragungsverspätung: 15msec
Word: bend
Relaisausgang: Impulsausgang
Impulsausgang
Wirkenergie
Impulsgewicht: 0,01KWh
Impulsdauer: 50ms
Kennwort 2001
CT-Verhältnis: 0001
VT-Verhältnis: 01,00
