4
Nemo 72 Le
Programmation
Le menu est subdivisée sur deux niveaux, protégés par deux différents mots de passe numéri-

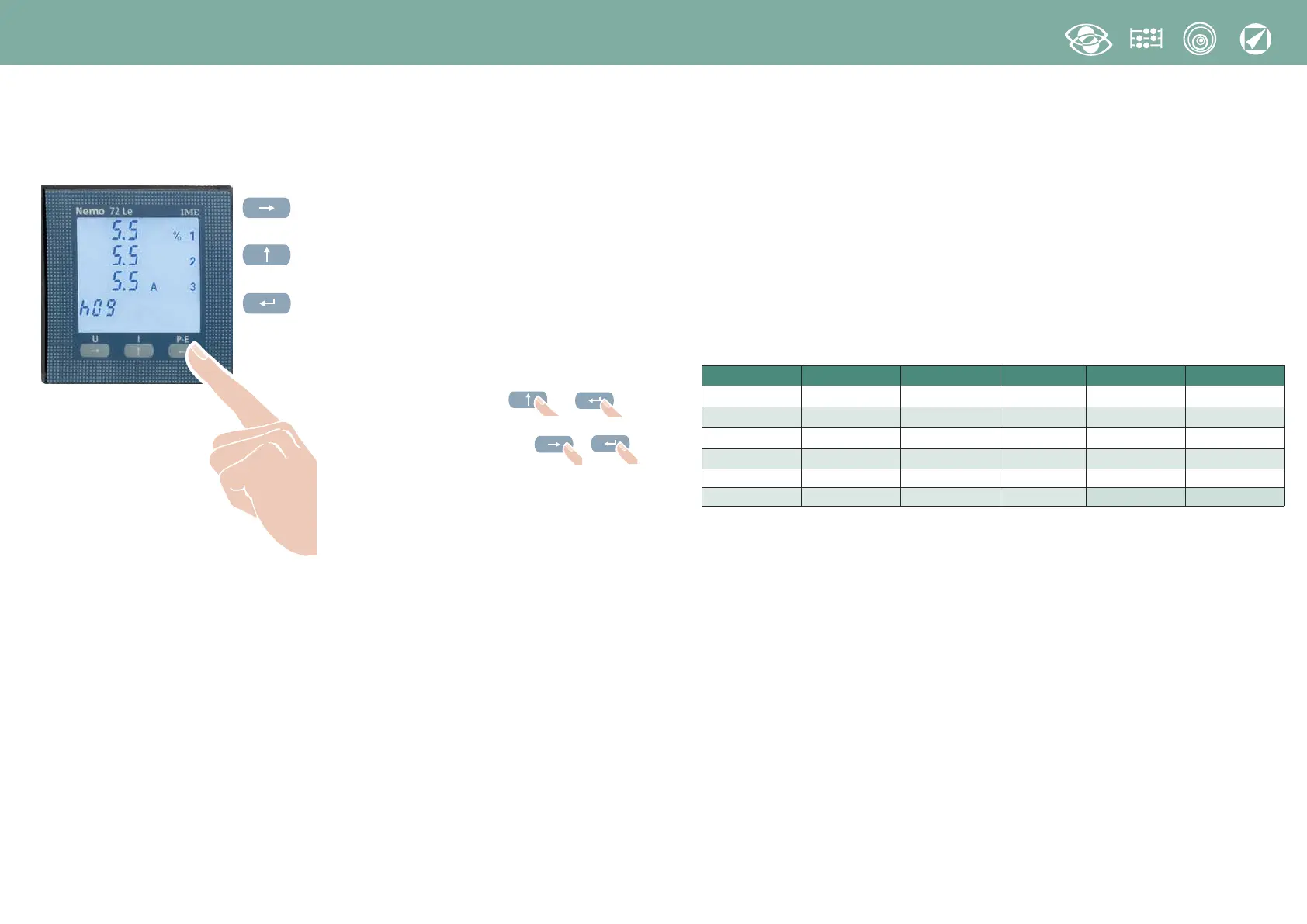

ques. La programmation est faite par le clavier frontal écran tactile, 3 touches
Déplace le curseur
Dans les pages avec choix entre les valeurs fixes, il défile les
valeurs qui peuvent être chargées.
Augmente la valeur chargée
Dans les pages avec choix entre les valeurs fixes, il défile les
valeurs qui peuvent être chargées.
Conferme
Pendant la programmation
En tenant appuyé sur la touche
+ on
retourne à la page précédente
En tenant appuyé sur la touche
+ n
on quitte le menu programmation, sans sauve
garder rien
Niveau 1
Mot de passe = 1000
1.0 Mot de passe
1.1 Page d'affichage personnalisée
1.2 Raccordement
1.3 Temps d'intégration courant et puissance moyenne
1.4 Eclairage de l'afficheur
1.5 Démarrage comptage compteur horaire
1.6 Communication RS485 ModBus RTU/TCP ou BACNET
1.7 Fonction sortie relais: impulsions d’énergie, alarme, commutation état du relais
(commandé à distance)
Niveau 2
Mot de passe = 2001
2.0 Mot de passe
2.1 Rapport des TP et TC externes
Paramètres Programmables
Niveau 1 Mot de passe = 1000
1.1 Page d’affichage personalisée
Possibilité de créer une page d'affichage personnalisée, en permettant à l'utilisateur de
choi sir les grandeurs à afficher sur trois lignes.
Si l'utilisateur installe une page d'affichage personnalisée, celle-ci deviendra l'affichage
standard lors de l'allumage de l'appareil (en alternative à la page d'affichage des tensions de ligne).
Les grandeurs sélectionnables pour la page personnalisée figurent dans les tableaux page 7
1.2 Raccordement
Cet appareil peut être utilisé sur réseau monophasé ou triphasé 3 et 4 fils.
Les raccordements sélectionnables sont les suivants:
1.3 Temps d'intégration courant et puissance moyenne
Temps d'intégration sélectionnable: 5, 8, 10, 15, 20, 30, 60minutes
Le temps sélectionné est valable tant pour le courant que pour la puissance moyenne
1.4 Eclairage de l'afficheur
Les quatre niveaux sélectionnables (0 – 35 – 70 – 100%) représentent le pourcentage
d'éclairage de l'afficheur
1.5 Démarrage comptage compteur horaire
Sélectionne la grandeur qui fait démarrer le comptage du compteur horaire: tension ou
puissance
Tension: démarrage comptage avec tension de phase > 20V
Puissance: puissance active totale, valeur programmable 0,5…50%Pn (puissance nominale)
1.6 Communication RS485 (où prévue)
Selon les modèles, l'appareil peut être sans communication ou bien avec communication
RS485 ModBus RTU/TCP ou RS485 BACNET
1.6a Communication RS485 ModBus RTU/TCP5
Selon les modèles, l'appareil peut être sans communication ou bien avec communication
RS485 ModBus RTU/TCP
Numéro d'adresse: 1...255
Bit dei parité: aucun - pair - impair
U
I
P-E
I
P-E
U
P-E
Symbole Ligne Charge n°TC externes Schéma Raccordement
1N1E Monophasée - 1 S 1000/251
3-1E Triphasée 3 fils Equilibré 1 S 1000/447
3N1E Triphasée 4 fils Equilibré 1 S 1000/448
3-2E Triphasée 3 fils Déséquilibré 2 S 1000/166 Aron L1 - L3
3-3E Triphasée 3 fils Déséquilibré 3 S 1000/446
3N3E Triphasée 4 fils Déséquilibré 3 S 1000/164
