Nemo 72 Le
1.2 Raccordement
↑
sélectionne la connexion
↵
confirme

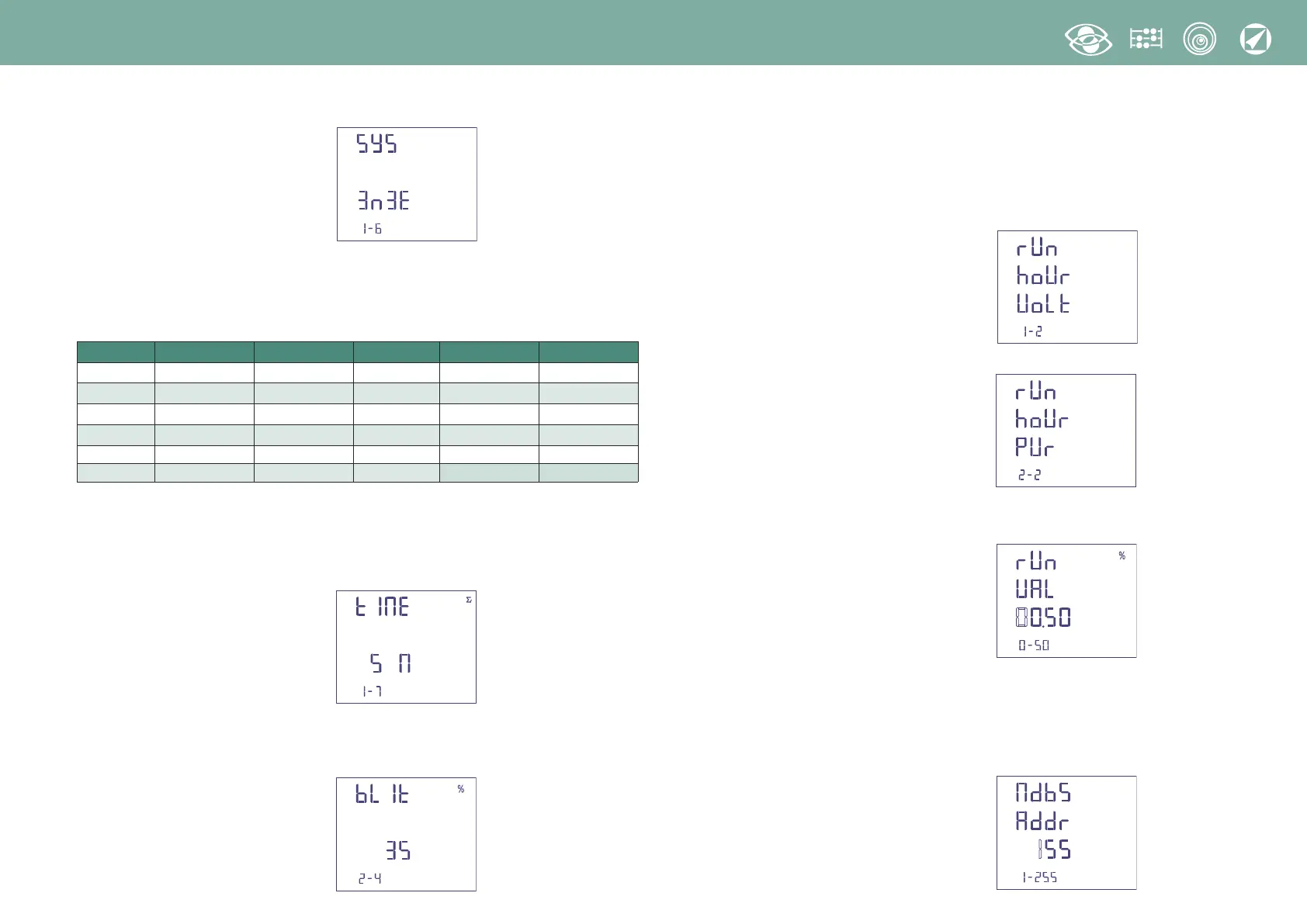

Sélectionner le type de connexion désiré, en respectant scrupuleusement le schéma
de raccordement associé.
Les connexions sélectionnables sont les suivants:
1.3 Temps d'intégration courant et puissance moyenne
Temps d'intégration sélectionnable: 5, 8, 10, 15, 20, 30, 60minutes
Le temps sélectionné est valable tant pour le courant que pour la puissance moyenne
↑
sélectionne la valeur du temps
↵
confirme
1.4 Eclairage de l'afficheur
Les quatre niveaux sélectionnables
(0 – 35 – 70 – 100%) représentent le pourcentage
d'éclairage de l'afficheur
↑
sélectionne le niveau d'éclairage
↵
confirme
1.5 Démarrage comptage compteur horaire
Sélectionne la grandeur qui fait démarrer le comptage du compteur horaire:
Tension ou Puissance.
1.5a Démarrage comptage tension
Tension: démarrage comptage avec tension de phase > 20V
↑
sélectionne tension ou puissance
↵
conferme
1.5b Démarrage comptage puissance
↑
 sélectionne tension ou puissance

↵
confirme
Puissance: puissance active totale, valeur programmable 0,5…50%Pn
(puissance nominale)
→
déplace le curseur
↑
augmente la valeur chargée
↵
confirme
1.6 Communication RS485
Selon les modèles, l'appareil peut être sans communication ou bien avec communica-
tione RS485 ModBus RTU / TCP ou RS485 BACNET.
1.6a Communication RS485 ModBus RTU / TCP
Numéro d'adresse: 1...255
→
déplace le curseur
↑
augmente la valeur chargée
↵
confirme
Symbole Ligne Charge n°TC externes Schéma Raccordement
1N1E Monophasée - 1 S 1000/251
3-1E Triphasée 3 fils Equilibré 1 S 1000/447
3N1E Triphasée 4 fils Equilibré 1 S 1000/448
3-2E Triphasée 3 fils Déséquilibré 2 S 1000/166 Aron L1 - L3
3-3E Triphasée 3 fils Déséquilibré 3 S 1000/446
3N3E Triphasée 4 fils Déséquilibré 3 S 1000/164
