Nemo 72 Le
1.7 Fonction sortie relais: impulsions d’énergie, alarme, commutation état du relais
(commandé à distance)
↑
sélectionne sortie

↵
confirme
Le relais de sortie (bornes 15 - 29) peut être utilisé comme répétiteur
d'impulsions d'énergie (voir le point 1.7a) ou comme relais d'alarme (voir le point 1.7b)
ou comme commutation état du relais (voir le point 1.7c - point 1.7d )

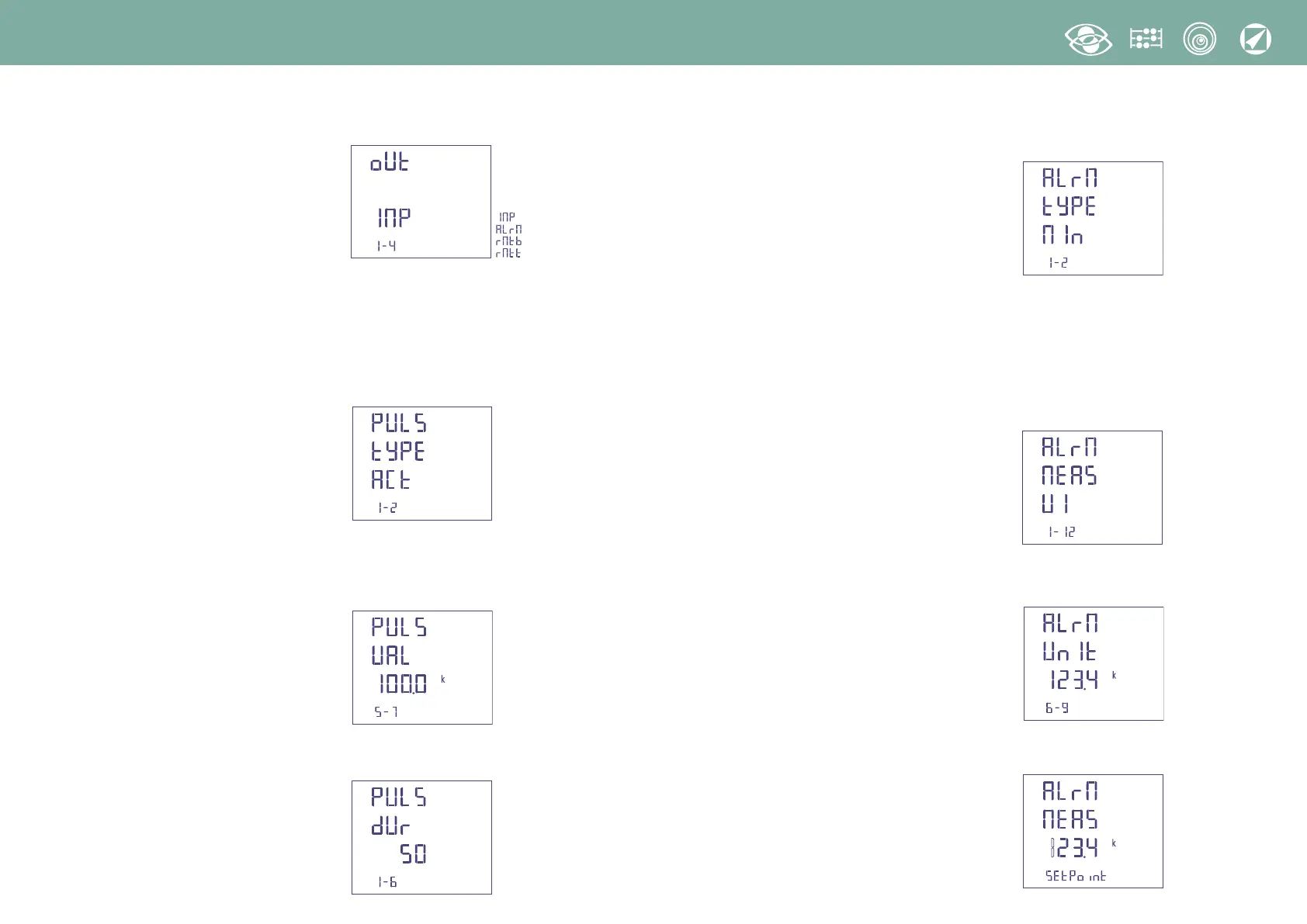

1.7a Impulsions d'énergie
Grandeur reliable: énergie active ou réactive
↑
sélectionne active / réactive

↵
confirme
Poids impulsions: 1 impulsion/10Wh(varh) – 100Wh(varh) – 1kWh(kvarh) - 10kWh(kvarh) -
100kWh(kvarh) – 1MWh(Mvarh) - 10MWh(Mvarh)
↑
sélectionne poids d'impulsion

↵
confirme
Durée de la impulsion: 50 – 100 – 200 – 300 – 400 – 500ms
↑
sélectionne durée de l'impulsion
↵
confirme
= Impulsions d’énergie
= Alarm
= Bistable
= Temporisé
1.7b Alarm
Type alarm: min. ou max.
↑
  sélectionne type d'alarme
↵
confirme
Grandeur reliable: tension de phase (L1-N, L2-N, L3-N)
tension enchaînée (L1-L2, L2-L3, L3-L1)
courant de phase (I1, I2, I3)
frequence
puissance active triphasée
puissance réactive triphasée
↑
sélectionne la grandeur
↵
confirme
Seuil d'intervention: point d'intervention, virgule, unité de mesure
↑
  sélectionne le point décimal et unité de mesure
↵
confirme

→
déplace le curseur
↑
augmente la valeur chargée
↵
confirme
