IME Nemo 72 Le - Page 76

01/16 10783331 WEB F cod.MF72...
13
Nemo 72 Le

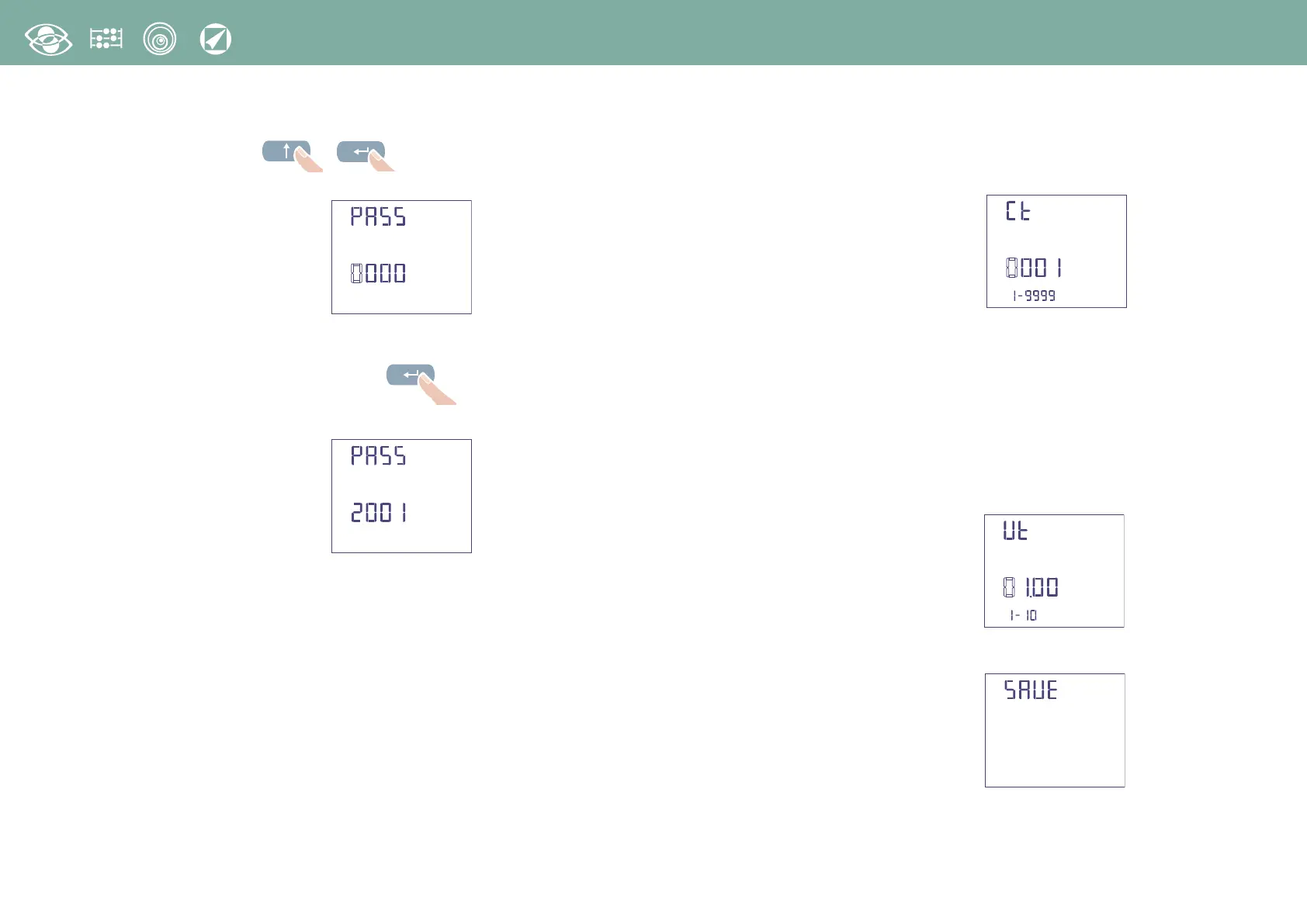

2.1 Rapport CT externes
Ct = Rapport primaire/secondaire CT externe (ex. CT 800/5A Ct = 160)
Rapport CT externe (Ct): 1...9999 (massima corrente primaria 50000/5A – 10000/1A)
→
déplace le curseur
↑
augmente la valeur chargée
↵
confirme
Rapport TP externes
Vt = Rapport primaire/secondaire du TP externe (ex. TP 600/100V Vt = 6)
Rapport TP externe (Vt): 1,00...10,00 (max. tension primaire TP 1200V)
Pour raccordement directe en tension (sans TP externe) charger Vt =1,00
En modifiant les rapports du CT et/ou de TP, les compteurs d'énergie sont
remises à zéro automatiquement.
→
déplace le curseur
↑
augmente la valeur chargée
↵
confirme
2.0 Mot de passe 2001
Tenir appuyé sur la touche + +  jusqu'à la suivante page est affichée:
Charger le mot de passe 2001 et confirmer

→
déplace le curseur
↑
augmente la valeur chargée
↵
confirme
I
P-E
P-E
