Nemo 72 Le
Programmierung
Das Menü ist auf zwei Stufen geteilt. Sie sind mit zwei verschiedenen numerischen Kennworten geschützt .

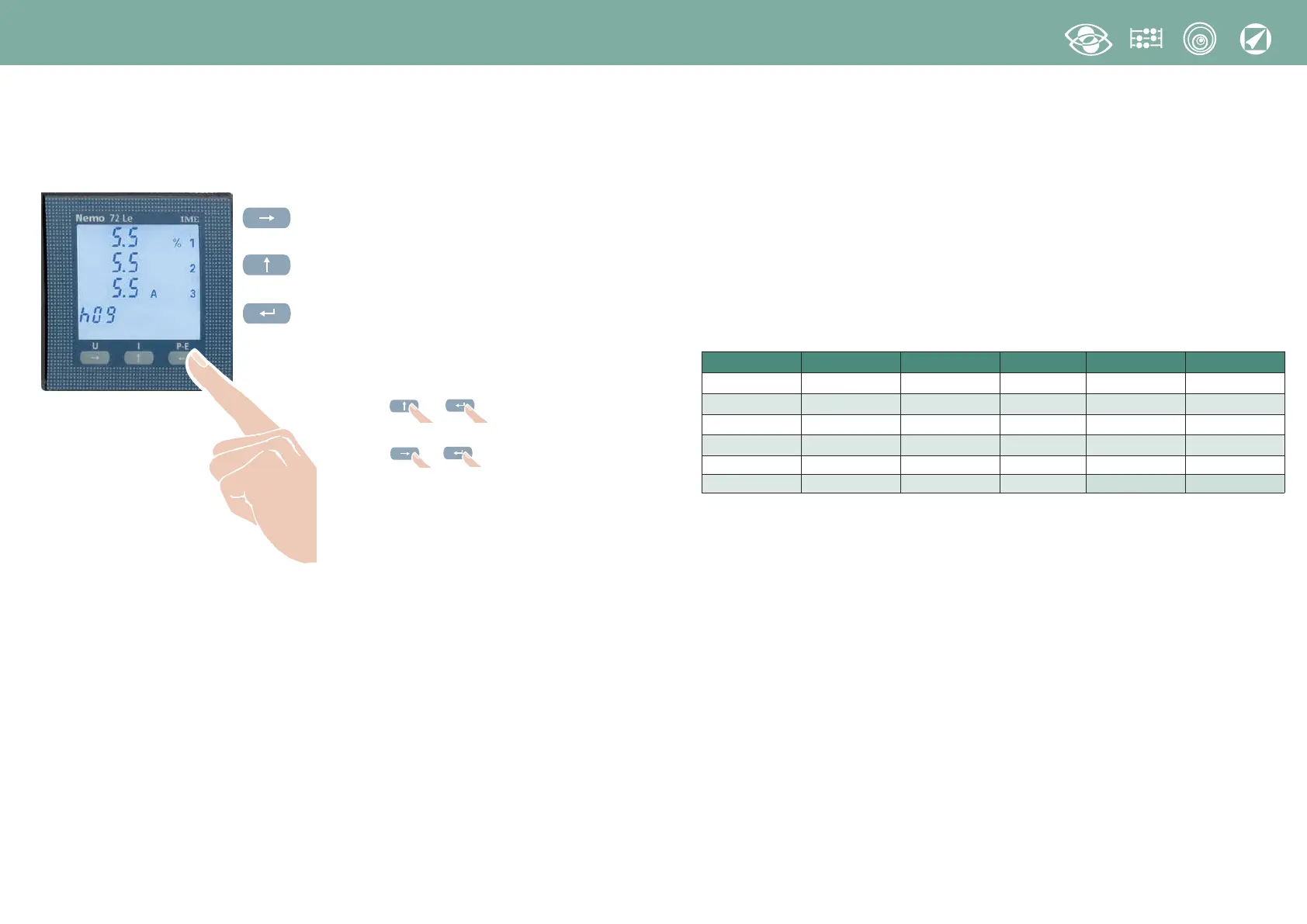

Die Programmierung wird durch Fronttastatur Berührungsbildschirm, 3 Tasten
gemacht
Rückt den Cursor
In der Seiten mit Auswahl unter festen Werten, blättert es
die einstellbaren Werte
Erhöht den eingestellten Wert
In der Seiten mit Auswahl unter festen Werten, blättert es
die einstellbaren Werte
Bestädigt
Während der Programmierung
Halten die
+ Taste gedrückt,
kehrt man zur vorherigen Seite zurück
Halten die
+ Taste gedrückt,
verlässt man das Programmierungsmenü, ohne
etwas zu speichern.
Stufe 1
Kennwort = 1000
1.0 Kennwort
1.1 Kundespezifische Anzeigeseite
1.2 Anschluss
1.3 Stromintegrationszeit und mittlere Leistung
1.4 Beleuchtung
1.5 Zählungsstart des Betriebsstundenzählers
1.6 RS485 ModBus RTU/TCP oder BACNET-Kommunikation
1.7 Relaisausgangsfunktion: Energieimpulse, Alarm, Umschaltung des Relaiszustandes
(fernbediente)
Stufe 2
Kennwort = 2001
2.0 Kennwort
2.1 Externe CT und VT wandlerübersetzung
Programmierbare Parameter
Stufe 1 Kennwort = 1000
1.1 Kundespezifische Anzeigeseite
Eine Anzeigeseite kann durch den Anwender selbst konfiguriert werden.
Die oberen drei Zeilen können mit verschiedenen Messgrößen (gem. Tabellen Seite 7) belegt
werden.
Wird diese Seite vom Anwender konfiguriert, erscheint sie als Standardanzeigeseite nach
dem Einschalten des Gerätes (als Alternative zur Spannungsanzeige)
1.2 Anschluss
Das Gerät kann im 4-Leiter Drehstromnetz sowie im Wechselstromnetz betrieben werden .
Folgende Anschlussarten sind möglich:
1.3 Stromintegrationszeit und mittlere Leistung
Wahlbare Integrationszeit: 5, 8, 10, 15, 20, 30, 60minuten
Die gewahlte Zeit ist gultig sowohl für den Strom als auch die mittlere Leistung
1.4 Beleuchtung
Die Beleuchtung der Anzeige lässt sich in vier Stufen (0 – 35 – 70 – 100%) verändern
1.5 Zählungsstart des Betriebsstundenzählers
Wählen Sie die Messgröße, die die Zählung des Betriebsstundenzählers starten soll:
Spannung oder Leistung
Spannung: Zählunggstart mit Phasenspannung > 20V
Leistung: gesamte Wirkleistung, programmierbarer Wert 0,5…50%Pn (Nennleistung)
.6 RS485 Kommunikation (wo vorgesehen)
Nach den Modelle, kann das Gerät ohne Kommunikation oder mit RS485 ModBus RTU
oder RS485 BACNET-Kommunikation sein
1.6a RS485 ModBus RTU/TCP-Kommunikation
Addressezahl: 1...255
Paritätsbit: kein - gerade - ungerade
Zeitsperre vor der Antwort: 3...100 ms
Übertragungsgeschwindigkeit: 4800 – 9600 – 19200 – 38400 bit/Sek.
Format Word Nachrichten ModBus
1
: Big Endian – Little Endian – Swap
1
Nur für 32-Bit-Größen
U
I
P-E
Symbol Leitiung Laden N. externen CT Anschlus sbild Anschluss
1N1E Wechselstromnetz - 1 S 1000/251
3-1E 3-Ltr Drehstrom Beliebig 1 S 1000/447
3N1E 4-Ltr Drehstrom Beliebig 1 S 1000/448
3-2E 3-Ltr Drehstrom Unbeliebig 2 S 1000/166 Aron L1 - L3
3-3E 3-Ltr Drehstrom Unbeliebig 3 S 1000/446
3N3E 4-Ltr Drehstrom Unbeliebig 3 S 1000/164
I
P-E
U
P-E
