8
Nemo 72 Le

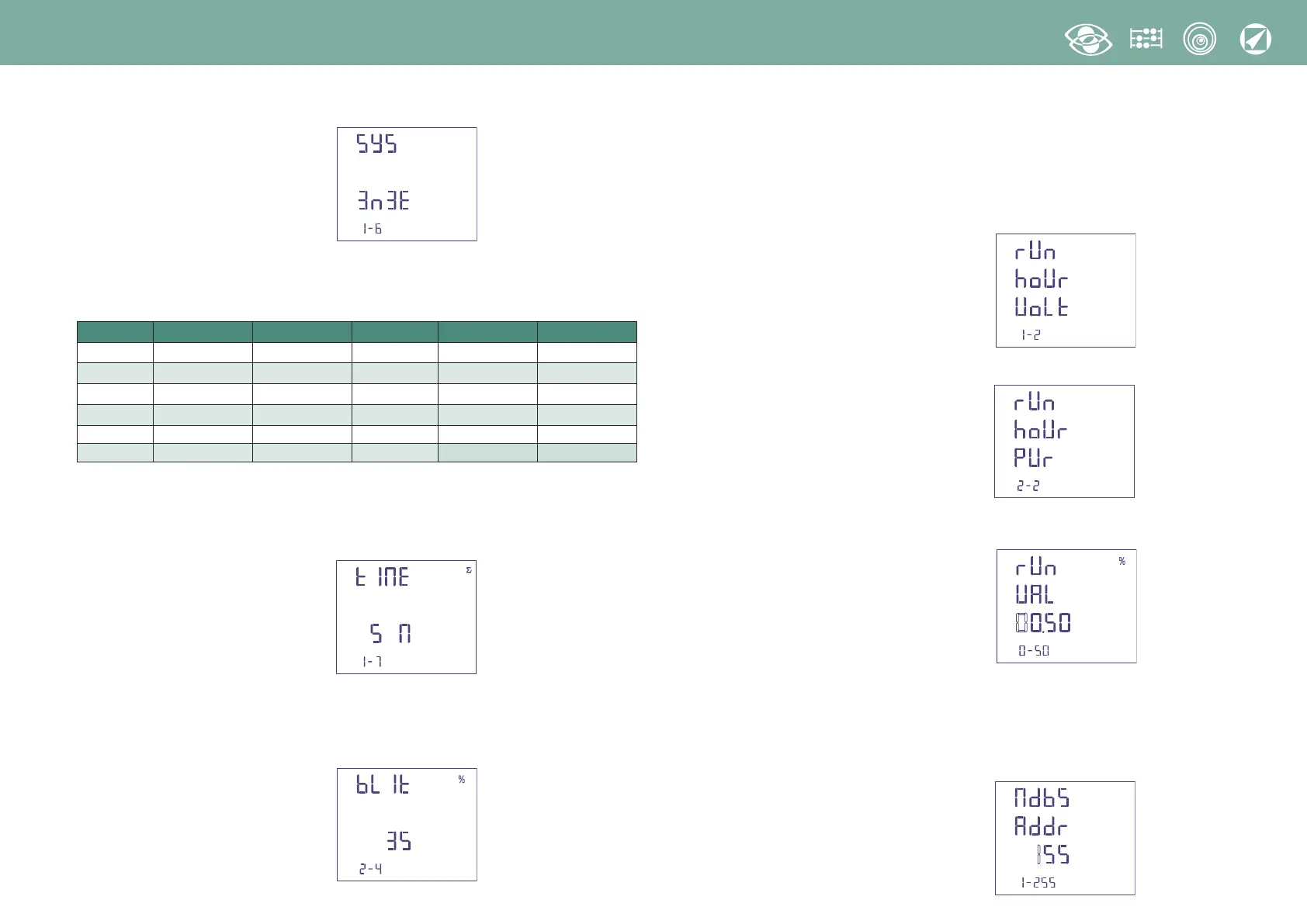

1.2 Anschluss
↑
wählt den Anschluss
↵
bestädigt
Wählen Sie die gewünschte Anschlussart und erinnern Sie sich an dass, der Anschluss
gem. Anschlussbilder erfolgt.
Folgende Anschlussarten sind möglich:
1.3 Stromintegrationszeit und mittlere Leistung
Wahlbare Integrationszeit: 5, 8, 10, 15, 20, 30, 60 Minuten
Die gewahlte Zeit ist gultig sowohl für den Strom als auch die mittlere Leistung
↑
wählt den Zeitwert
↵
bestädigt
1.4 Beleuchtung
Die Beleuchtung der Anzeige lässt sich in vier Stufen (0 – 35 – 70 – 100%) verändern.
↑
wählt die Beleuchtungsstufe
↵
bestädigt
1.5 Zählungsstart des Betriebsstundenzählers
Wählen Sie die Messgröße, die die Zählung des Betriebsstundenzählers starten soll:
Spannung oder Leistung.
1.5a Spannungszählungsstart
Spannung: Zählunggstart mit Phasenspannung > 20V
↑
wählt Spannung oder Strom
↵
bestädigt
1.5b Leistungszählungsstart
↑
wählt Spannung oder Leistung

↵
bestädigt
Leistung: gesamte Wirkleistung, programmierbarer Wert 0,5…50%Pn (Nennleistung)
→
verschiebt den Cursor
↑
erhöht den eingestellten Wert
↵
bestädigt
1.6 RS485 Kommunikation
Nach den Modelle, kann das Gerät ohne Kommunikation oder mit RS485 ModBus
RTU/TCP oder RS485 BACNET-Kommunikation sein.
1.6a RS485 ModBus RTU/TCP-Kommunikation
Addressezahl: 1...255
→
verschiebt den Cursor
↑
erhöht den eingestellten Wert
↵
bestädigt
Symbol Leitiung Laden N. externen CT Anschlus sbild Anschluss
1N1E Wechselstromnetz - 1 S 1000/251
3-1E 3-Ltr Drehstrom Beliebig 1 S 1000/447
3N1E 4-Ltr Drehstrom Beliebig 1 S 1000/448
3-2E 3-Ltr Drehstrom Unbeliebig 2 S 1000/166 Aron L1 - L3
3-3E 3-Ltr Drehstrom Unbeliebig 3 S 1000/446
3N3E 4-Ltr Drehstrom Unbeliebig 3 S 1000/164
