Nemo 72 Le
1.7
Relaisausgangsfunktion: Energieimpulse, Alarm, Umschaltung des Relaiszustandes
(fernbediente)
↑
wählt Ausgang
↵
bestädigt
Das Ausgangsrelais (Klemmen 15 - 29) kann wie Energieimpulseverstärker
(siehe Punkt 1.7a) oder wie Alarmrelais (siehe Punkt 1.7b) oder wie Umschaltung
des Relaiszustandes (siehe Punkt 1.7c - Punkt 1.7d) benutzt werden

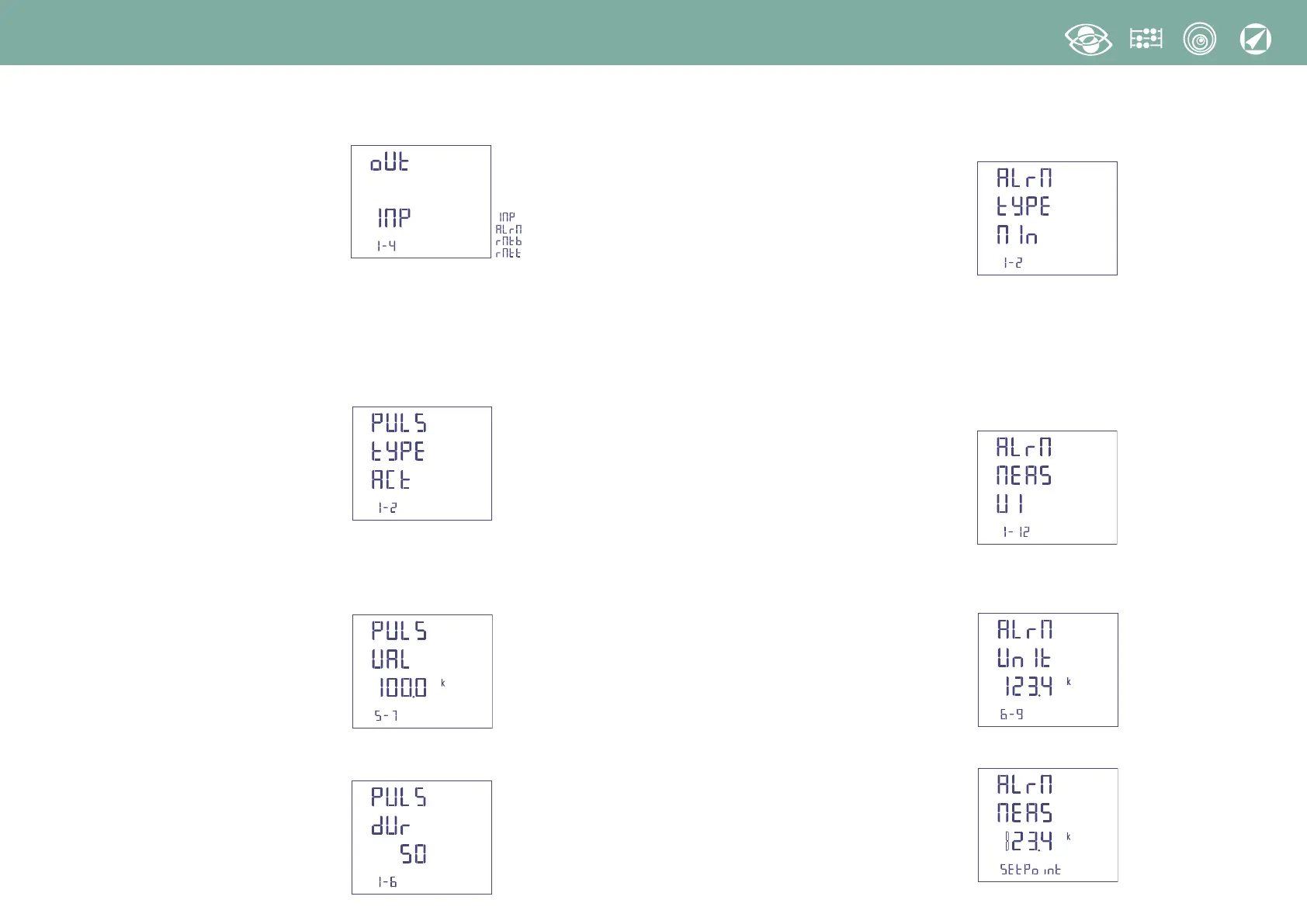

1.7a Energieimpulse
Zusammenfügbare Messgröße: Blind- oder Wirkleistung
↑
wählt Blindleistung / Wirkleistung
↵
bestädigt
Impulsgewicht: 1 Impuls/10Wh(varh) – 100Wh(varh) – 1kWh(kvarh) - 10kWh(kvarh)
100kWh(kvarh) – 1MWh(Mvarh) - 10MWh(Mvarh)
↑
wählt Impulsgewicht
↵
bestädigt
Impulsdauer: 50 – 100 – 200 – 300 – 400 – 500ms
↑
wählt Impulsdauer
↵
bestädigt
= Energieimpulse
= Alarm
= Bistabiler
= Getakter
1.7b Alarm
Alarmtyp: min. oder max.
↑
wählt Alarmtyp
↵
bestädigt
Zusammenfügbare Messgröße: Phasenspannung (L1-N, L2-N, L3-N)
Verkettete Spannung (L1-L2, L2-L3, L3-L1),
Phasenstrom (I1, I2, I3),
Frequenz,
3-Leiter Wirkleistung,
3-Leiter Blindleistung
↑
wählt Messgröße
↵
bestädigt
Eingriffschwelle: Eingriffspunkt, Komma, Messeinheit
↑
wählt Dezimalpunkt und Messeinheit
↵
bestädigt
→
verschiebt den Cursor
↑
erhöht den eingestellten Wert
↵
bestädigt
