Bei der 33D-Variante 0863042 und ...46 (-1...+1 bar mit Analogausgang 4...20 mA) kann
der Anwender das Analogsignal 4...20 mA entweder auf 0...+1 bar (0 bar entspricht 4 mA) oder
aber auf -1...+1 bar (0 bar entspricht 12 mA) anpassen.

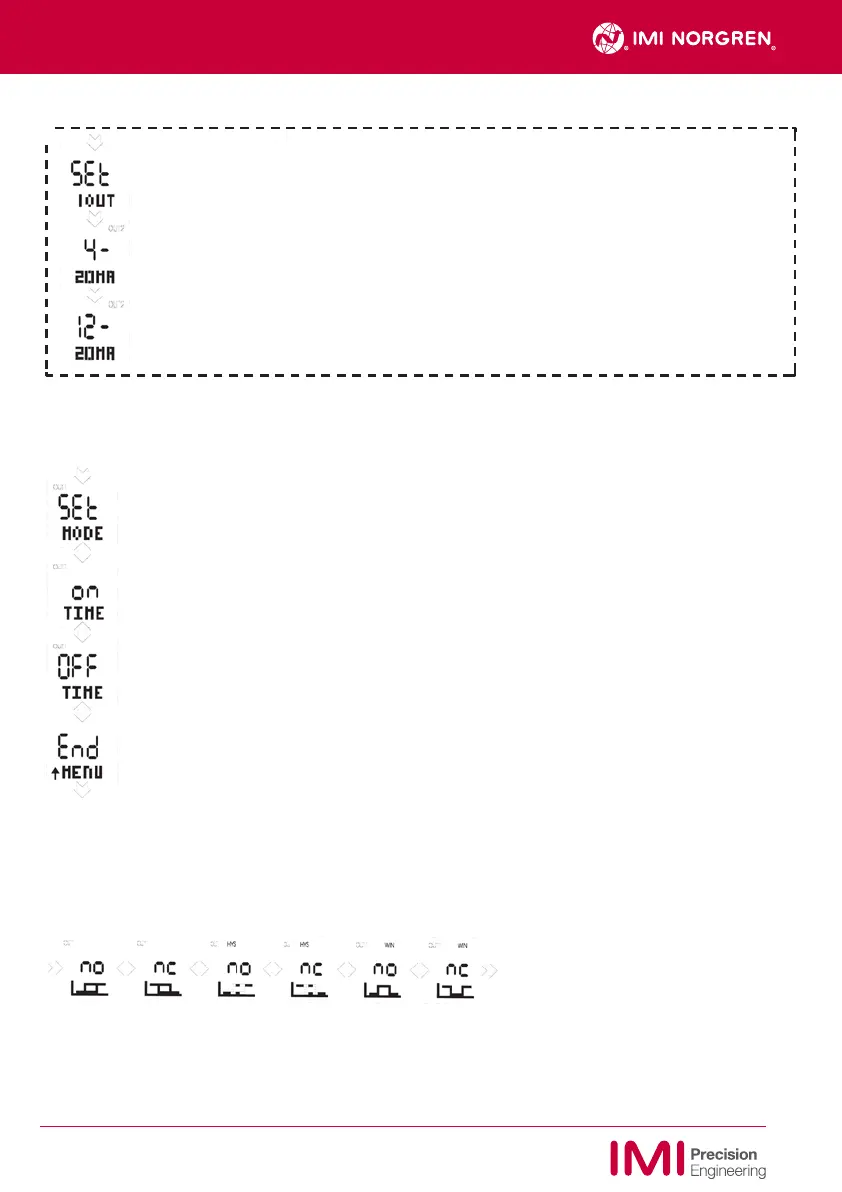

4...20 mA wird auf Druckbereich 0...+1 bar angepasst (0 bar = 4 mA).
4...20 mA wird auf Druckbereich -1...+1 bar angepasst (0 bar = 12 mA).
1.1 Schaltausgang konfigurieren
Mit dem Menüpunkt Set OUT1 (Set OUT2) wird folgendes Untermenü angezeigt:
(Der Indikator OUT1 bzw. OUT2 zeigt an, welcher Ausgang konfiguriert wird)
Set MODE:
Einstellen von Betriebsmode und Polarität des Schaltausgangs.
Siehe Menüfolge unten
ON TIME:
Einschaltverzögerung einstellen. Der Einstellbereich reicht von 0.bis.20 sec in 10 ms Schritten.
OFF TIME:
Abschaltverzögerung einstellen. Der Einstellbereich reicht von 0 bis 20 sec in 10 ms Schritten.
End MENÜ:
Zurück zum Setup Menü.
Menüfolge
Mit der Set MODE Funktion wird die Betriebsart und die Ausgangspolarität festgelgt. (Mit den Pfeiltasten blättern und
mit der SET-Taste auswählen)
Normal-Betrieb Hysterese-Betrieb Fenster-Betrieb
