1.2 Power-Up Setup
Im Power-Up Setup sind Funktionen zusammengestellt, die vom Kunden nicht oder selten benötigt werden. Das
Power-Up Setup wird aktiviert, wenn beim Einschalten der Versorgungsspannung die Tastenkombination
▼
+
▲
betätigt wird.

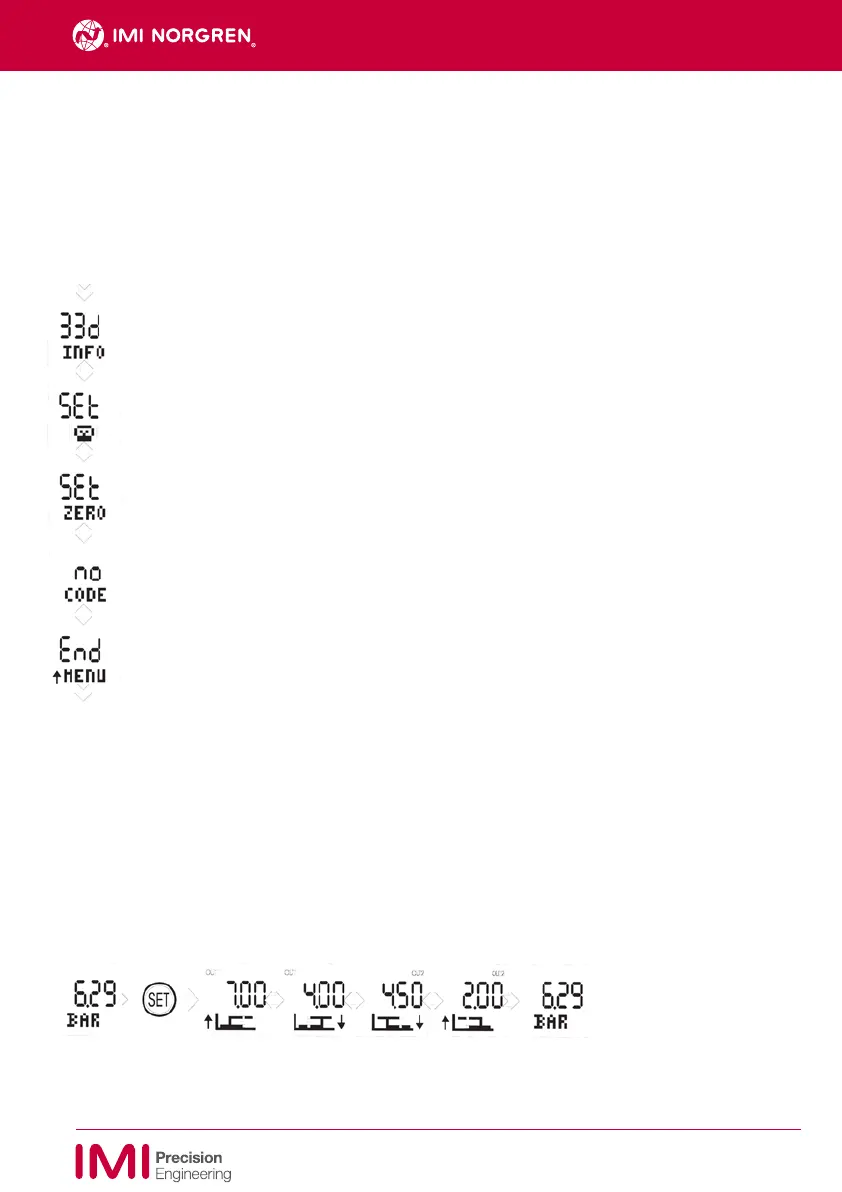

Das Power-Up Setup Menü besteht aus folgenden Einträgen:
33d INFO:
Software Version und Seriennummer abfragen.
Set LIGHT:
Dauerbeleuchtung ein- (ON) oder ausschalten (OFF). Falls die Dauerbeleuchtung abgeschaltet ist,
erlischt die LCD Beleuchtung 10 sec nach dem letzten Tastendruck.
Set ZERO:
Nullpunkt Unterdrückung einstellen. Falls das Drucksignal kleiner als der eingestellte Wert ist, wird im
LCD Null angezeigt. Damit lassen sich Digit Sprünge im Nullpunkt und Nullpunkt driften ausblenden.
Der Grenzwert wird in %FS eingestellt.
no CODE:
Damit kann ein Code mit Hilfe der Master-Code-Kombination (Seite 5) entfernt werden (wenn 33D
codiert ist). Die Menüfunktion „SET CODE“ kann entfernt, bzw. wieder aktiviert werden.
End MENÜ:
Zurück zur Standard-Anzeige.
2.
Schaltpunkte einstellen (SET-Taste kurz drücken)
Mit SET-Taste wird der Einstellwert bestätigt u. zum nächsten Schaltpunkt gesprungen. Falls mehr als 12 Sek. keine
Eingabe erfolgt, kehrt der Druckschalter zum Normalbetrieb zurück, ohne dass der momentan dargestellte Einstellwert
gespeichert wird.
Mit der Tastenkombination
▼
+
▲
kann die Einstellfunktion ohne Speichern beendet werden.
2.1. Standard-Betriebsart:
Je nach eingestellter Polarität (nc/no, siehe Setup) wird das Schaltdiagramm dargestellt, wobei die momentan einstell-
bare Schaltflanke blinkend dargestellt wird. Der Schaltpunkt wird mit dem Pfeil nach oben
▲
(Ausgang aktiviert, stei-
gende Flanke) markiert. Der Rückschaltpunkt wird analog hierzu mit dem fallenden Pfeil
▼
gekennzeichnet.
SET-Taste drücken: Der eingestellte Wert wird gespeichert und es wird zum nächsten Einstellwert weiter geschaltet.
Beispiel. - Bild 1: Schaltausgang 1 im Standard-Mode mit (n.o.), Schaltausgang 2 im Standard-Mode (n.c.)
3
7503442.99.10.01
DE
Subject to change without notice
