Ligação eléctrica. O grau de protecção de todo o aparelho é IPX4D. A
segurança eléctrica do aparelho está garantida desde que ligado
correctamente num sistema de ligação à terra, efectuado segundo as
normas de segurança vigentes.
Atenção: a Immergas S.p.A. declina qualquer responsabilidade por danos
a pessoas ou bens materiais resultantes da falta da ligação à terra da
caldeira bem como da inobservância das normas de segurança de
referência.
Controle também que o sistema eléctrico seja adequado à potência máxima
absorvida pelo aparelho, a qual está indicada na placa de características
contida na caldeira. As caldeiras são fornecidas com cabo de alimentação
especial do tipo “X” sem ficha. O cabo de alimentação deve ser ligado a
uma rede de 230V -50 Hz, respeitando a polaridade F-N e a ligação de
terra
; a ligação deve ser efectuada interpondo, entre a rede e a caldeira,
um interruptor omnipolar com distância entre os contactos de abertura de,
pelo menos, 3 mm. Se for preciso substituir o cabo de alimentação, contacte
um técnico especializado (por exemplo o Serviço de Assistência Técnica
Immergas). O cabo de alimentação deve respeitar o percurso indicado.
Se for necessário substituir o fusível de rede na placa de controlo utilize
um fusível de 2 A de corte rápido. Para a alimentação eléctrica do
equipamento não é autorizada a utilização de adaptadores, tomadas
múltiplas e extensões.
N.B.: se a polaridade L - Neutro não for respeitada durante a ligação, a
caldeira não detecta a presença de chama impedindo o acendimento.
Mesmo se não for respeitada a polaridade L-N, mas se no neutro houver
tensão residual temporária superior a 30 V., a caldeira pode igualmente
funcionar, embora temporariamente. Por isso verifique sempre a polaridade
com instrumentos apropriados, não confiando no busca-pólos. Se a
alimentação eléctrica for do tipo Fase/Fase 230V, para garantir condições
de segurança equivalentes as da instalação de rede Fase/Neutro, é preci-
so instalar na caldeira um Kit Adaptador para redes do tipo Fase/Fase,
acessório fornecido em separado. A instalação deve ser confiada ao Serviço
de Assistência Técnica Immergas autorizado.
Ligação eléctrica do termostato ambiente On/Off - cronotermostato.
A caldeira Nike Star permite a utilização individual ou simultânea do ter-
mostato ou do cronotermostato ambiente On/Off e do relógio. Para ambos
os componentes no caso da montagem individual, a ligação é efectuada
aos bornes 6 e 9, eliminando a ponta P1. Caso ambos estejam presentes,
o termostato será ligado aos bornes 8 e 9 e o relógio aos bornes 6 e 7
antes da eliminação da ponta P1. Ver esquema eléctrico.
Atenção: controle que o contacto do termóstato seja do tipo sem voltagem,
isto é independente da tensão da rede; caso contrário danificará a placa
electrónica de afinação. As tubagens da caldeira nunca deverão ser
utilizadas com ponto de ligação à terra do sistema eléctrico ou telefónico.
Assegure-se de que isto não ocorra, antes de efectuar a ligação eléctrica
da caldeira.
Ventilação do ambiente.
É indispensável que no local onde está instalada a caldeira possa entrar
pelo menos a quantidade de ar exigida para a combustão correcta do gás
e para a ventilação do ambiente. O fluxo natural do ar deve dar-se por via
directa através de:
- Aberturas permanentes feitas nas paredes do local a ser ventilado, dando
para o exterior;
- Condutas de ventilação individuais ou colectivas ramificadas.
O ar de ventilação deve ser captado directamente do exterior, numa zona
afastada de fontes de poluição. O fluxo natural do ar pode fazer-se também
por via indirecta, através de tomadas de ar de áreas contíguas àquela que
necessita de ventilação. Para obter outras informações relativas à ventilação
dos ambientes, siga o predisposto na normativa.
Aberturas nas paredes exteriores do local a ventilar. Estas aberturas
devem possuir os seguintes requisitos:
- Ter uma secção livre e útil total de 6 cm
2
por cada kW de potência
instalada, com um mínimo de 100 cm
2
;
- Ser realizada de modo a que as aberturas, quer no interior, quer no
exterior da parede, não possam ser obstruídas;
- Estarem situadas a uma altura próxima do nível do pavimento; se esta
posição não for possível, será necessário aumentar pelo menos 50% a
secção das aberturas de ventilação.
Condutos de ventilação individuais. Em caso de adução do ar combu-
rente mediante a utilização de condutos, é preciso respeitar as normativas
técnicas vigentes em questão.
Condutos de ventilação colectivos. É possível a adução do ar combu-
rente mediante a utilização de condutos colectivos ramificados, desde que
no pleno respeito das normativas técnicas vigentes.
Ventilação natural indirecta. O fluxo de ar pode provir de um local
adjacente, desde que:
- o local adjacente contenha ventilação directa e que a mesma respeite
as prescrições citadas;
- no local a ventilar estejam instalados apenas aparelhos coligados a
condutos de evacuação;
- o local adjacente não deve ser utilizado como quarto ou de uso comum
do imóvel;
- o local adjacente não deve constituir um ambiente com perigo de
deflagração de incêndio, como por exemplo, garagem ou depósito de
materiais combustíveis, etc.;
- o local adjacente não deve estar em depressão em relação ao local a
ventilar para impedir a tiragem contrária. O efeito de tiragem contrária
pode ser causado pela presença no local quer dum aparelho a funcionar
com um combustível qualquer, quer de uma lareira, quer de um disposi-
tivo de aspiração, para os quais não foi previsto uma entrada de ar);
- o fluxo de ar do local adjacente àquele a ventilar deve ocorrer livremente
através de aberturas permanentes cuja secção líquida não deve
absolutamente ser inferior às indicadas pela norma em vigor.
Tais aberturas podem ser obtidas aumentando o espaço entre a base da
porta e o solo.
Evacuação forçada do ar. Nos locais de instalação de aparelhos a gás
pode ser necessária, para além da admissão do ar comburente, a
evacuação do ar viciado com a consequente admissão de uma mesma
quantidade de ar limpo e não viciado. É obrigatório respeitar as prescrições
das normativas técnicas vigentes.
Canais de fumo.
Os aparelhos a gás equipados com uma junta para o tubo de evacuação
do fumo, devem ter uma ligação directa com uma chaminé ou com um
conduto de comprovada eficiência.
Apenas na falta dos mesmos é possível o descarregar o produto derivado
da combustão directamente no externo, desde que venham respeitadas
as prescrições da norma relativa aos terminais de tiragem.
Ligação à chaminés ou condutos de evacuação. A junção dos aparelhos
com uma chaminé ou com um conduto de evacuação deve ser feita me-
diante canais de fumo.
Se já houver uniões com chaminés preexistentes, as mesmas deverão estar
perfeitamente limpas, pois a presença de escórias pode impedir a passagem
do fumo durante o funcionamento do aparelho (tenderão a desprender-se),
causando uma situação extremamente perigosa ao utente.
A ligação dos canais do fumo à chaminé ou ao conduto de evacuação
deve ser efectuada no mesmo local de instalação do aparelho e apenas
em casos excepcionais no local ao lado; a ligação deve responder aos
seguintes requisitos:
- ser estanques e fabricadas com materiais aptos a resistir no transcorrer
do tempo às solicitações mecânicas, ao calor e à acção dos produtos
derivados da combustão bem como da eventual condensação. Em
qualquer ponto do canal do fumo e independente de qualquer condição
externa, a temperatura do fumo deve superar a do ponto de orvalho;
- ser coligadas duma forma estanque; se para tal for necessário utilizar
materiais, os mesmos deverão ser resistentes ao calor bem como à
corrosão;
- ser colocadas à vista, fáceis de desmontar e instaladas de modo a
permitir as dilatações térmicas normais;

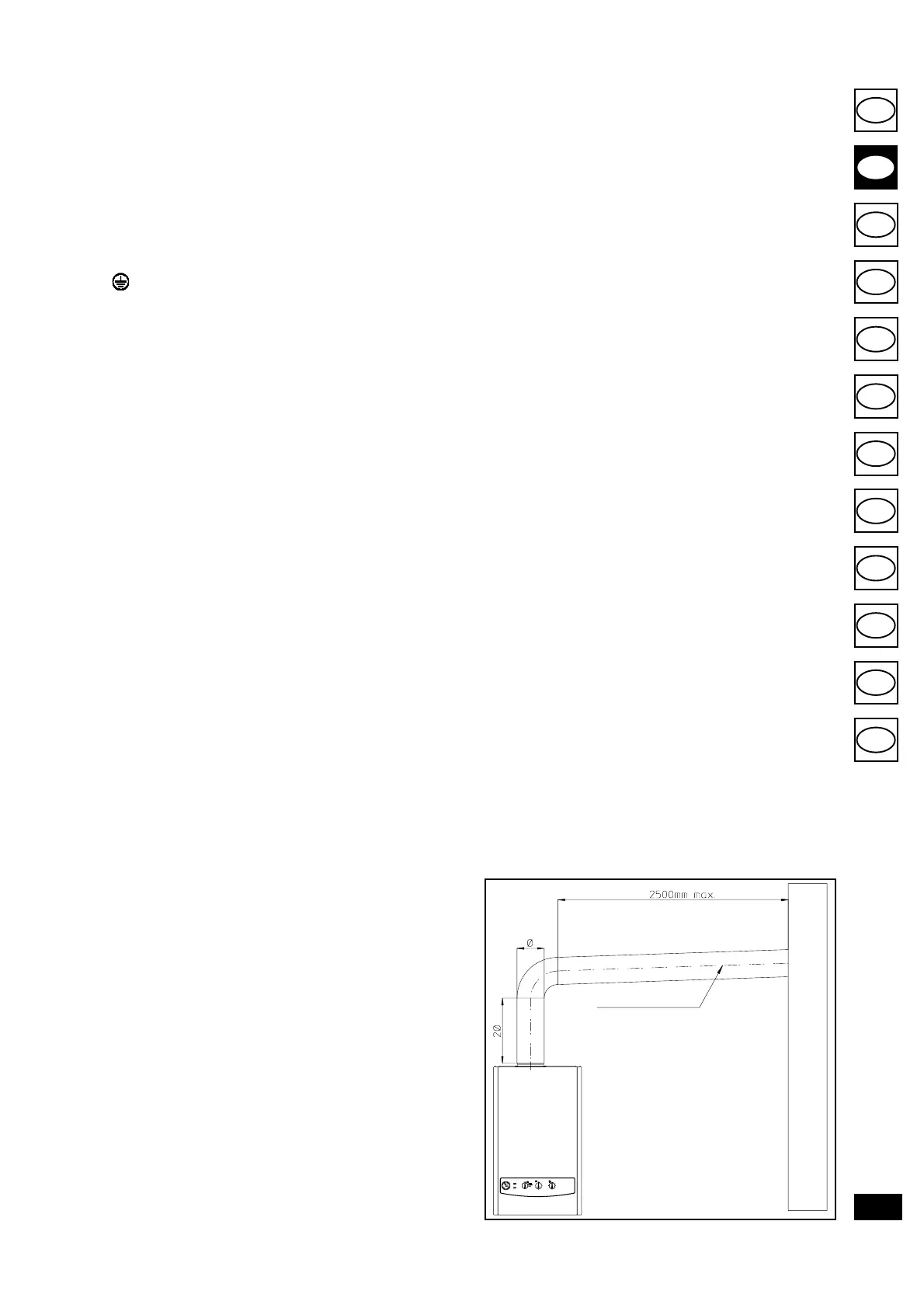

- para os aparelhos com evacuação vertical, devem conter um trecho
vertical com o comprimento não menor a duas vezes o diâmetro, a medir
na junta do tubo de evacuação;
PENDÊNCIA MíNIMA 3%
