URUCHOMIENIE KOTŁA (PRZEGLĄD
POCZĄTKOWY)
Aby uruchomić kocioł, należy:
- sprawdzić certyfikat zgodności instalacji;
- sprawdzić szczelność obwodu dopływu gazu przy zamkniętych zaworach
odcinających, a następnie po ich otwarciu i przy zamkniętym (w stanie
spoczynku) zaworze gazowym kotła; licznik gazu nie powinien wykazać
żadnego przepływu gazu przez 10 minut;
- sprawdzić zgodność gazu w sieci z tym, do jakiego jest dostosowany
kocioł;
- sprawdzić podłączenie zasilania do sieci 220v -50 Hz, zgodność
biegunowości L-N oraz uziemienie;
- należy sprawdzić, czy instalacja c.o. jest napełniona wodą oraz czy
strzałka manometru wskazuje ciśnienie w zakresie 1÷1,2 bar;
- sprawdzić, czy zatyczka zaworu odpowietrzającego jest otwarta oraz
czy instalacja jest dobrze odpowietrzona;
- zapalić kocioł i sprawdzić prawidłowość zapłonu;
- sprawdzić, czy wydajność maksymalna, średnia i minimalna gazu oraz
związane ciśnienia są zgodne z podanymi w instrukcji na str. 51;
- sprawdzić, czy zadziała układ zabezpieczający na wypadek braku gazu
oraz skontrolować czas jego zadziałania;
- sprawdzić, czy zadziała wyłącznik główny, znajdujący się przed i na kotle;
- sprawdzić istniejący ciąg podczas zwykłej pracy kotła, np. za pomocą
próżniomierza umieszczonego na wylocie spalin z kotła;
- sprawdzić, czy w pomieszczeniu nie występuje cofanie się produktów
spalania, także podczas działania ewentualnych wentylatorów
elektrycznych;
- sprawdzić działanie urządzeń regulacyjnych;
- zaplombować układy regulacji wydajności gazu (jeśli były dokonywane
regulacje);
- sprawdzić, czy działa układ wytwarzania ciepłej wody sanitarnej;
- sprawdzić szczelność układów wodnych.
- sprawdzić prawidłowość wentylacji i/lub napowietrzania w
pomieszczeniu, jeżeli jest ona przewidziana;
Jeśli chociażby jedna z powyższych kontroli da wynik negatywny, to kocioł
nie może zostać dopuszczony do eksploatacji.

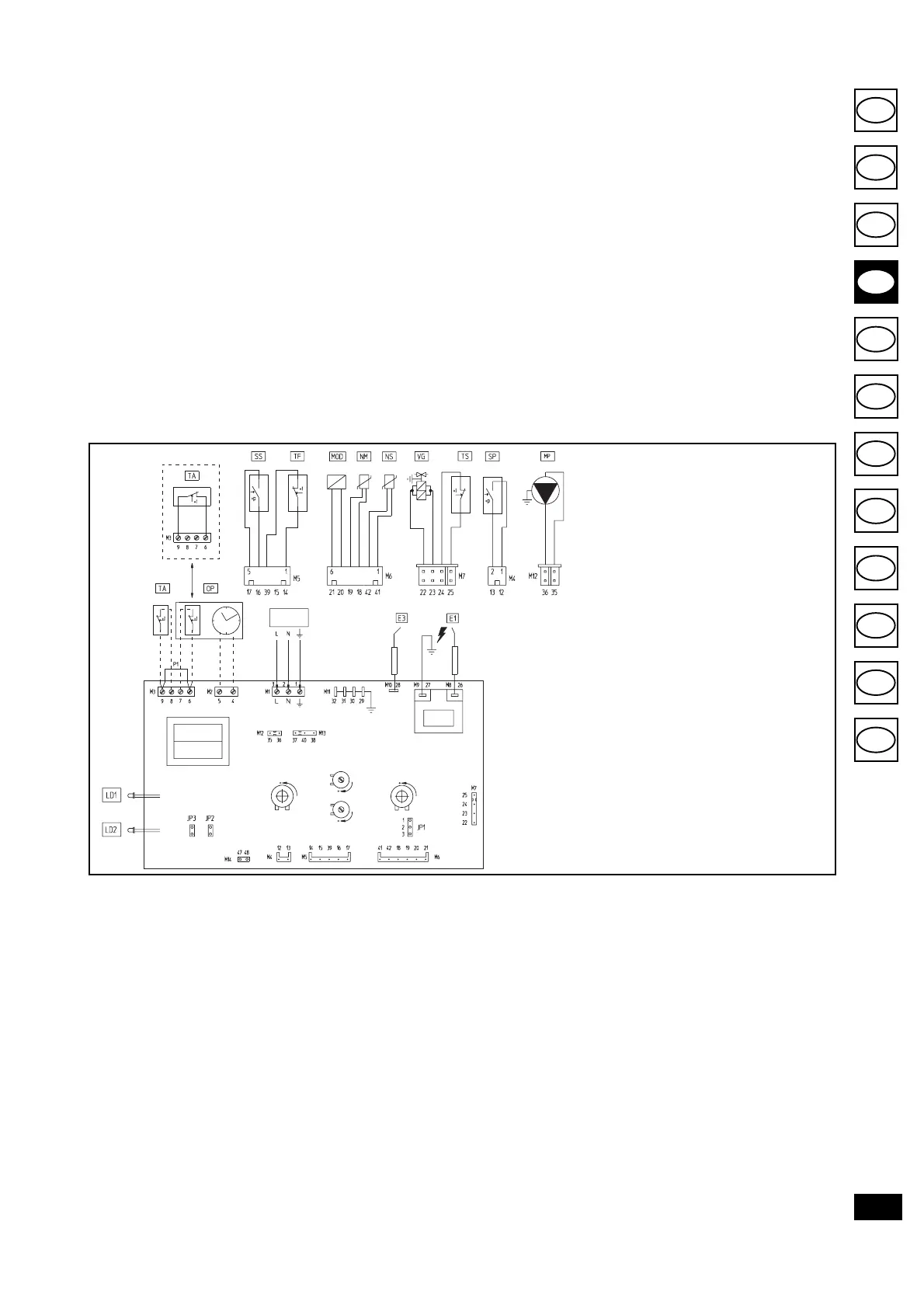

Schemat elektryczny Nike Star.
Termostat temperatury otoczenia i zegar programatora: Kocioł jest
przystosowany do zastosowania termostatu temperatury otoczenia (TA) i
zegara programatora (OP). W przypadku podłączania tylko jednego z tych
urządzeń, należy go łączyć do zacisków 6 - 9, po zdjęciu mostka P1. Jeśli
są instalowane obydwa, to TA należy łączyć do zacisków 8 i 9, zaś OP do
zacisków 6 i 7, po zdjęciu mostka P1.
Oznaczenia:
E1 - Elektroda zapłonowa
E3 - Elektroda kontroli obecności płomienia
JP1 - Przełącznik gazu
JP2 - Przełącznik funkcji wody sanitarnej
JP3 - Przełącznik zegara c.o.
LD1 - Kontrolka obecności płomienia
LD2 - Kontrolka sygnalizacji uszkodzeń
MOD- Cewka modulująca
MP - Pompa obiegowa
M14 - Przełącznik gazu miejskiego
NM - Sonda NTC na zasilaniu
NS - Sonda NTC wody sanitarnej
OP - Zegar programatora (opcja)
P1 - Mostek termostatu temperatury otoczenia
SP - Mikrowyłącznik czujnika przepływu - ogólny
SS - Mikrowyłącznik czujnika przepływu wody
sanitarnej
TA - Termostat temp. otoczenia On/Off (zał./
wył.) (opcja)
TF - Termostat spalin
TS - Termostat zabezpieczający przed
przegrzaniem
VG - Zawór gazu
niebieski
brązowy
niebieski
brązowy
szary
szary
czarny
czarny
czerwony
czerwony
czarny
niebieski
czarny
brązowy
czarny
czarny
pomarańczowy
pomarańczowy
Zasilanie
230 Vac 50 Hz
brązowy
niebieski
żółtozielony
Pierwotny
Wtórny
Minimalna moc grzewcza
Regulacja wody sanitarnej
Regulacja c.o.
Maksymalna moc grzewcza
