różnicowego U-rurkowego lub cyfrowego, przyłączonego do króćca poboru
ciśnienia wylotu zaworu gazu (el. 4 str. 49). Przy ustawieniach należy oprzeć
się na wartościach ciśnienia podanych w tabeli na str. 51 odpowiednich dla
typu gazu, do którego kocioł jest przystosowany.
Ewentualne regulacje Nike Star.
• Regulacja nominalnej mocy cieplnej (patrz rys. na str. 49)
- Przekręcić pokrętło przełącznika temperatury ciepłej wody sanitarnej (5
str. 45) do pozycji maksymalnej.
- Odkręcić kurek ciepłej wody sanitarnej, aby uniknąć załączenia się
modulacji.
- Wyregulować za pomocą mosiężnej nakrętki (3) nominalną moc kotła,
opierając się na wartościach maksymalnego ciśnieniach podanych w
tabeli na str. 51 w zależności od typu gazu.
- Kręcąc w kierunku zgodnym z ruchem wskazówek zegara, zwiększamy
moc cieplną, a w przeciwnym kierunku – zmniejszamy ją.
• Regulacja minimalnej mocy cieplnej (patrz rys. na str. 49)
Uwaga: regulację można wykonywać po uprzednim ustawieniu
nominalnego ciśnienia.
• Regulację minimalnej mocy cieplnej dla obiegu wody sanitarnej wykonuje
się kręcąc plastykową śrubą z łbem krzyżykowym (2), znajdującą się na
zaworze gazu, przy utrzymaniu w nieruchomej pozycji mosiężnej nakrętki
(3);
- odłączyć zasilanie od cewki modulującej (wystarczy odłączyć
szybkozłączkę); kręcąc śrubą w kierunku zgodnym z ruchem wskazówek
zegara zwiększamy ciśnienie, a w przeciwnym kierunku – zmniejszamy
je. Po zakończeniu regulacji przywrócić zasilanie do cewki modulującej.
Ciśnienie, do którego należy wyregulować minimalną moc kotła dla
obiegu wody sanitarnej, nie może być niższe od wartości podanej w
tabelach na stronie 51, w zależności od typu gazu.
Uwaga: aby wykonać regulację zaworu gazu, należy zdjąć plastykowy
kapturek (6), a po zakończeniu regulacji założyć z powrotem kapturek i
śrubę.
• Regulacja minimalnej mocy ogrzewania (patrz rys. na str. 51). Aby
wykonać regulację minimalnej mocy cieplnej do ogrzewania
pomieszczeń, należy kręcić trymerem (11 str. 51), znajdującym się w
karcie elektronicznej modulacji kotła, postępując w następujący sposób:
- zamknąć kurek ciepłej wody sanitarnej i ustawić wyłącznik (4 str. 45) w
pozycji (
);
- w ciągu 20 sekund od załączenia kotła wyregulować minimalną moc
cieplną ogrzewania kręcąc trymerem (11 str. 49) na karcie modulacyjnej,
przestrzegając wartości podanych w tabeli na str. 51 dotyczącej zmiennej
mocy cieplnej kotła. Kręcąc trymerem w kierunku zgodnym z ruchem
wskazówek zegara zwiększamy ciśnienie, a w przeciwnym kierunku –
zmniejszamy je.
Uwaga: gdy trymer (11) jest ustawiony na minimum, to minimalna moc
ogrzewania jest równa minimalnej mocy cieplnej ustawionej na zaworze
gazu.
• Regulacja maksymalnej mocy ogrzewania (patrz rys. na str. 49). Aby
wykonać regulację mocy cieplnej do ogrzewania pomieszczeń, należy
kręcić trymerem (12 str. 49), znajdującym się w karcie elektronicznej
modulacji kotła, postępując w następujący sposób:
- zamknąć kurek ciepłej wody sanitarnej i ustawić wyłącznik (4 str. 45) w
pozycji (
);
- ustawić przełącznik regulacji ogrzewania (6 str. 45) na maksymalna
temperaturę, aby uniknąć zadziałania modulacji;
- wyregulować moc cieplną ogrzewania, kręcąc trymerem (12 str. 49) na
karcie modulacji, opierając się na wartościach z tabeli na str. 51
dotyczącej zmiennej mocy cieplnej kotła. Kręcąc trymerem w kierunku
zgodnym z ruchem wskazówek zegara zwiększamy ciśnienie, a w
przeciwnym kierunku – zmniejszamy je.
Uwaga: kocioł Nike Star posiada modulację elektroniczną, która
dostosowuje moc kotła do rzeczywistych potrzeb cieplnych pomieszczeń.
Kocioł pracuje prawidłowo w zmiennym zakresie ciśnienia gazu zawartym
pomiędzy mocą minimalną i mocą maksymalną ogrzewania, w zależności
od obciążenia cieplnego instalacji.
Uwaga: kocioł Nike Star jest wyprodukowany i ustawiony w fazie ogrzewania
na moc nominalną. Kocioł osiąga nominalną moc ogrzewania w ciągu około
2 minut.
Regulacja powolnego zapłonu automatycznego z dopływem
regulowanym wg czasowej funkcji liniowej.
Karta elektroniczna w fazie zapłonu zwiększa liniowo dopływ gazu przez
ustawiony wcześniej okres czasu (wartości ciśnienia zależą od wybranego
rodzaju gazu). W związku z tym nie ma konieczności wykonywania żadnych
czynności związanych z regulacją i ustawianiem fazy zapłonu kotła w
każdych warunkach użytkowania.
Regulator czasowy ogrzewania.
Kocioł Nike Star posiada elektroniczny regulator czasowy, który uniemożliwia
zbyt częsty zapłon palnika w fazie grzania. Kocioł wyposażony jest seryjnie
w regulator czasowy ustawiony na 3 minuty. Aby przestawić regulator na
30 sekund, należy wyjąć mostek (JP3) (patrz str. 49).
Funkcja zapobiegająca blokowaniu się pompy.
W obydwóch trybach pracy “Lato” i “Zima” kocioł posiada funkcję, która
uruchamia pompę przynajmniej 1 raz na 24 godziny na okres 30 sekund,
po to aby zmniejszyć ryzyko zablokowania się pompy spowodowane jej
przedłużonym postojem. Jeżeli woda powracająca z instalacji c.o. ma
temperaturę niższą niż 4°C, to kocioł włącza się i pracuje aż do osiągnięcia
temperatury 42°C (zapobieganie zamarzaniu grzejników).
Funkcja zapobiegania przeciekaniu w obiegu wody sanitarnej.
Jeżeli funkcja ta jest aktywna, to zmniejsza temperaturę ogrzewania do
57°C, w przypadku gdy stwierdzona zostanie cyrkulacja wody sanitarnej w
trybie ogrzewania. Funkcję można zdezaktywować wyjmując mostek JP2
z karty elektronicznej.
Funkcja “czyszczenia komina”.
Jeżeli funkcja ta jest aktywna, to wymusza ona maksymalną moc grzewczą
kotła na 15 minut.
W takiej sytuacji żadne regulacje nie działają, a aktywny jest jedynie
termostat bezpieczeństwa temperatury oraz termostat graniczny. Aby
uruchomić funkcję czyszczenia komina należy ustawić wyłącznik główny
(4) w pozycji Reset na przynajmniej 10 sekund, gdy kocioł jest w stanie
Stand-by (oczekiwanie). Uruchomienie się funkcji sygnalizowane jest
szybkim miganiem czerwonej lampki kontrolnej (3). Ta funkcja pozwala
technikowi na sprawdzenie parametrów spalania. Po zakończeniu kontroli
należy wyłączyć tę funkcję poprzez wyłączenie i ponowne załączenie kotła.

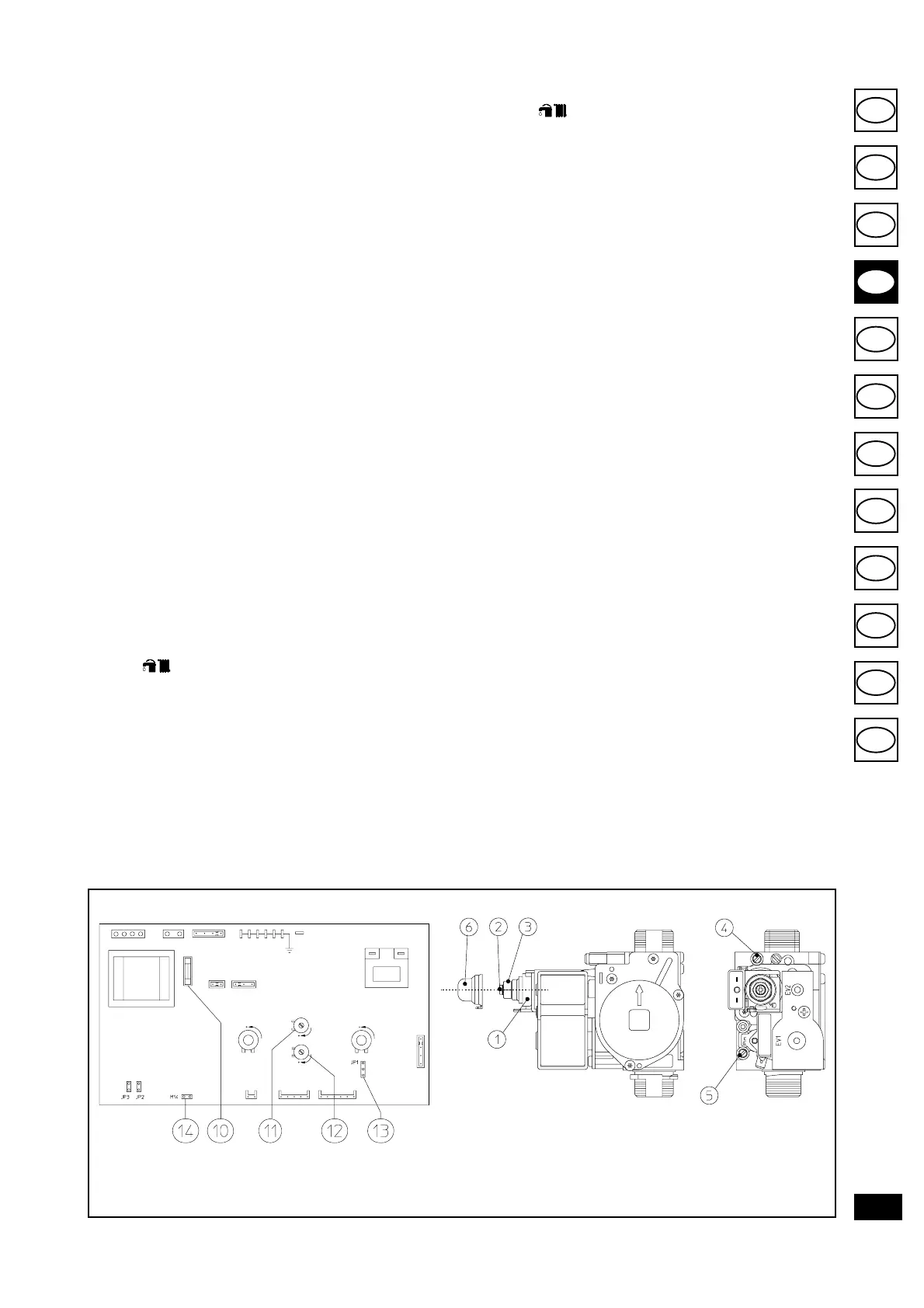

Zawór GAS 845 dla kotła Nike Star
Karta elektroniczna kotła Nike Star
Oznaczenia:
1 - Cewka
2 - Śruba regulacyjna minimalnej mocy
3 - Śruba regulacyjna maksymalnej mocy
4 - Pobór ciśnienia wylotu zaworu gazu
5 - Pobór ciśnienia wejścia zaworu gazu
6 - Kapturek ochronny
10 - Bezpiecznik 2A
11 - Trymer regulacji minimalnej mocy grzewczej
12 - Trymer regulacji maksymalnej mocy grzewczej
13 - Mostek do działania na metan lub LPG (gaz płynny)
14 - Mostek do działania na gaz miejski
REGUL. CZASOWY C.O.
KONTROLA
NIESZCZELNOŚCI
GAZ MIEJSKI
C.W.U.
C.O.
METAN
LPG
