PUŠTANJE U RAD KOTLA
(POŚETNA PROVJERA)
Barem jedanput godišnje moraju se izvršiti slijedeće provjere i redovna
održavanja.
- Očistite granični izmjenjivač dimnih plinova.
- Očistite glavni plamenik.
- Provjerite ispravnost vjetrobranske naprave za uklanjanje protustrujanja,
pazeći da nema tragova korozije.
- Provjerite ispravnost paljenja i funkcioniranja uređaja.
- Provjerite ispravnost baždarenja plamenika u sanitarnoj i ogrjevnoj fazi.
- Provjerite ispravnost rada kontrolnih i regulacijskih sistema, na poseban
način:
- rad glavnog električnog prekidača postavljenog na kotlu;
- uključivanje regulacijskog termostata;
- uključivanje regulacijskog termostata sanitarne vode.
- Ispitajte nepropusnost plinskog dovodnog kruga postavljajući manometar
u obliku slova “U” ili digitalni manometar na gornjem dijelu plinskog ven-
tila. Nakon toga zatvorite zaporni ventil kotla (slavinu) te isključite plinski
ventil. Slijedećih 5 minuta manometar ne smije registrirati nikakvu
promjenu tlaka.
- Provjerite rad sklopke u slučaju pomanjkanja plina i kontrole plamena
ionizacijom. Vrijeme reakcije mora biti kraće od 10 sekundi.
- Provjerite da na spojevima nema iskapljivanja vode ni tragova rđe.
- Provjerite da nisu zapriječeni izlazi sigurnosnih ventila vode.
- Provjerite da tlak u ekspanzionoj posudi iznosi 1,0 bara, nakon što ste
spustili do 0 tlak sistema (iščitajte ga na manometru kotla).
- Provjerite da se statički tlak sustava (kad je uređaj rashlađen i nakon što
ste ga ponovno napunili pomoću zasebne slavnine) kreće od 1 do 1,2
bara.
- Provjerite da sigurnosni i kontrolni uređaji nisu prepravljeni i/ili u kratkom
spoju, pogotovo:
- sigurnosni termostat;
- presostat vode;
- kontrolni termostat dimnih odvoda.
- Provjerite očuvanost i ispravnost električne instalacije, napominjemo vam
da se:
- električni napojni kabel mora nalaziti unutar zasebne instalacijske
cijevi;
- ne smiju zamijećivati pocrnjeli ili zagorjeli dijelovi.

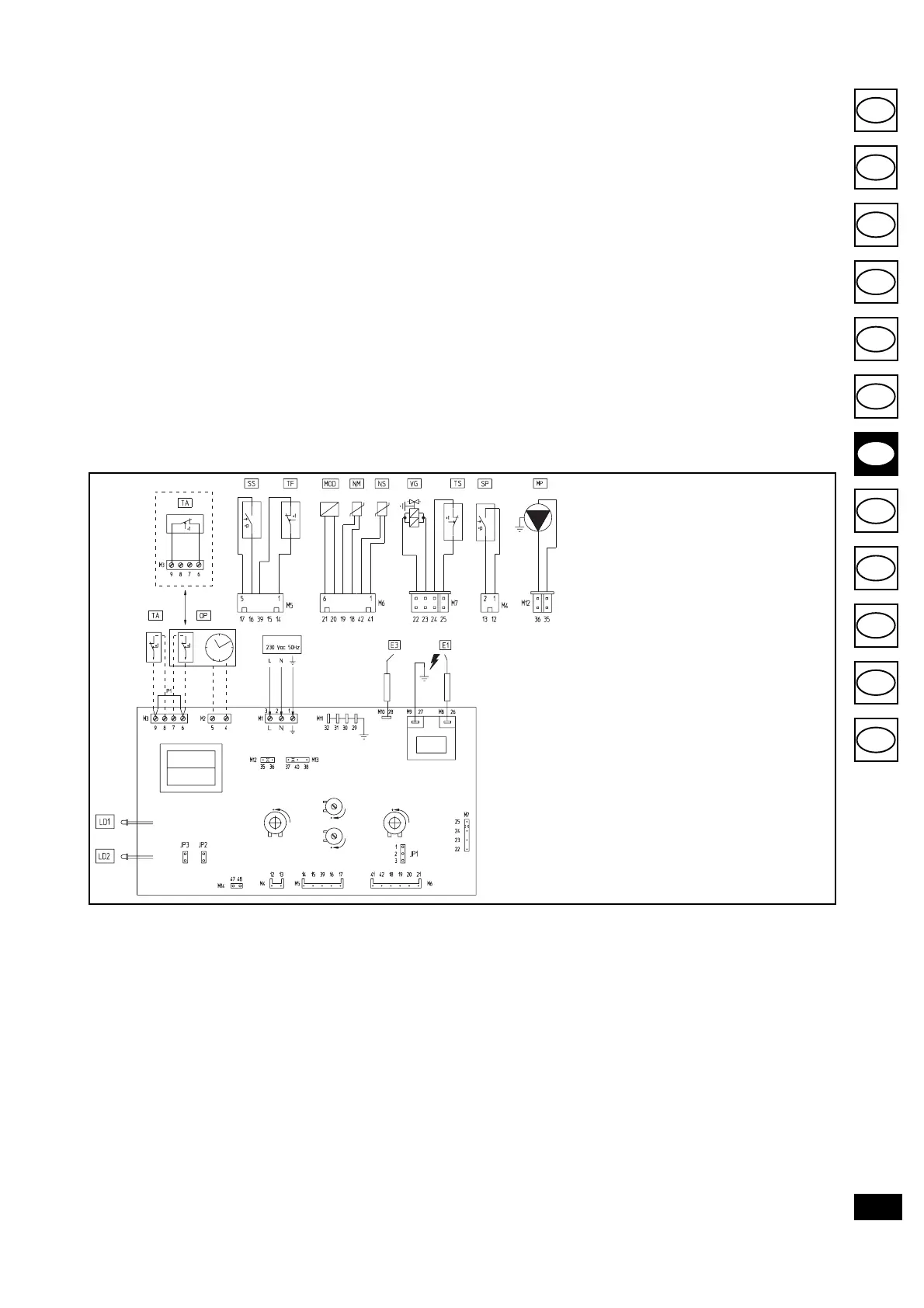

Električna shema Nike Star.
Termostat ambijenta i satni termostat: na kotlu je predviđena mogućnost
ugradnje termostata ambijenta (TA) i satnog termostata (OP). Ako se
ugrađuju pojedinačno, spojite ih na stezaljke 6-9, prethodno uklonivši most
P1. Ako ih ugrađujete zajedno spojite jednog (TA) na stezaljke 8 i 9, a
drugog (OP) na stezaljke 6 i 7, prethodno uklonivši P1.
Plava
Sme√a
Siva
Siva
Plava
Sme√a
Plava
Sme√a
Sme√a
Plava
Crna
Crna
Crna
Crna
Crna
Crvena
Crvena
Crvena
Naranãasta
Naranãasta
Îuto/Zelena
Sporedna
Glavna
Minimalno grijanje
Maksimalno grijanje
Regulacija grijanja
Regulacija sanitarne vode
Prikljuãak
Legenda:
E1 - Svjećica paljenja
E3 - Svjećica utvr√ivanja
JP1 - Selektor plina
JP2 - Selektor funkcija sanitarne vode
JP3 - Selektor timera grijanja
LD1 - Kontrolno svjetlo prisutstvo plamena
LD2 - Kontrolno svjetlo signaliz. kvarova
MOD- Modulacijski pojas
MP - Cirkulacijska pumpa
M14 - Selektor gradskog plina
NM - NTC sonda polazne grane
NS - NTC sonda sanitarne vode
OP - Satni termostat (na zahtjev kupaca)
P1 - Most termostata ambijenta
SP - Općeniti mikro presostat
SS - Sanitarni mikro mjerač protoka
TA - Termostat ambijenta UKLJ/ISKLJ (na
zahtjev kupaca)
TF - Termostat dimnih plinova
TS - Sigurnosni termostat pregrijavanja
VG - Ventil plina
