POGON KOTLA ZA VROŚO O VODO
(PREVERJANJE NA ZAŚETKU DELOVANJA)
Letna kontrola in vzdrževanje aparata.
Vsaj enkrat letno se morajo izvršiti naslednje operacije kontrole in
vzdrževanja:
- Očistite menjalnik dimov.
- Očistite glavni gorilnik.
- Preverite, da se v napravi za kontrolo vleka-pihanja ne pojavi kakšna
razjeda.
- Kontrolirajte pravilno vžiganje in delovanje.
- Preverite pravilno taraturo gorilnika v fazi ogrevanje sanitarne vode in
segrevanja.
- Preverite pravilno delovanje komandnih naprav za regulacijo aparata in
posebno:
- Delovanje generalnega električnega stikala, ki se nahaja na kotlu za
vročo vodo;
- Delovanje termostata za reguliranje napeljave;
- Delovanje termostata za reguliranje sanitarne vode;
- Preverite pravilnost plinskega omrežja; če povežemo manometer v obliki
“U” s priključkom za pritisk na začetku ventila za plin, nato pa zapremo
ventil kotla za vročo vodo (pipo) in plinski ventil; pri teh pogojih praviloma
po 5 minutah ne sme priti do spremembe pritiska na manometru.
- Preverite napravo za dovod plina, kontrolirajte plamenček na ionizacijo;
čas interveniranja mora biti manjši od 10 sekund.
- Preglejte cevi, da ne prepuščajo vode in da na priključkih ni posledic
oksidiranja.
- Kontrolirajte varnostne vodne ventile; ne smejo biti zamašeni.
- Preverite, da bo pritisk ekspanzijske posode, po izpraznitvi pritiska iz
napeljave na ničli (to se lahko odčita na manometru kotla za vročo vodo)
namreč na 1,0 barov.
- Preverite, da bo statični pritisk napeljave (ko ste napeljavo s pomočjo
pipe napolnili le s hladno vodo) med 1 in 1,2 bara.
- Preverite, da naprave za varnost in kontrolo niso poškodovane in / ali v
kratkem stiku; posebno pa:
- da je varnostni termostat občutljiv na temperaturo;
- da merilec za pritisk vode deluje;
- da termostat za kontroliranje dima deluje;
- da bo električna napeljava v dobrem stanju; bodite pozorni posebno na:
- da bodo električni kabli izolirani;
- da kabli niso počrneli ali pregoreli.
Sobni termostat in ura za programiranje: Kotel za vročo vodo ima sobni
termostat (ST) in uro za programiranje (UP).
Če je prisoten samo eden od dveh naprav povežite na stičZeus 6-9 brez
mostička P1. Če so pa prisotna oba povežite ST na stičZeus 8 in 9 in UP
na stičZeus 6 i 7 prej pa eliminirajte mostiček P1.

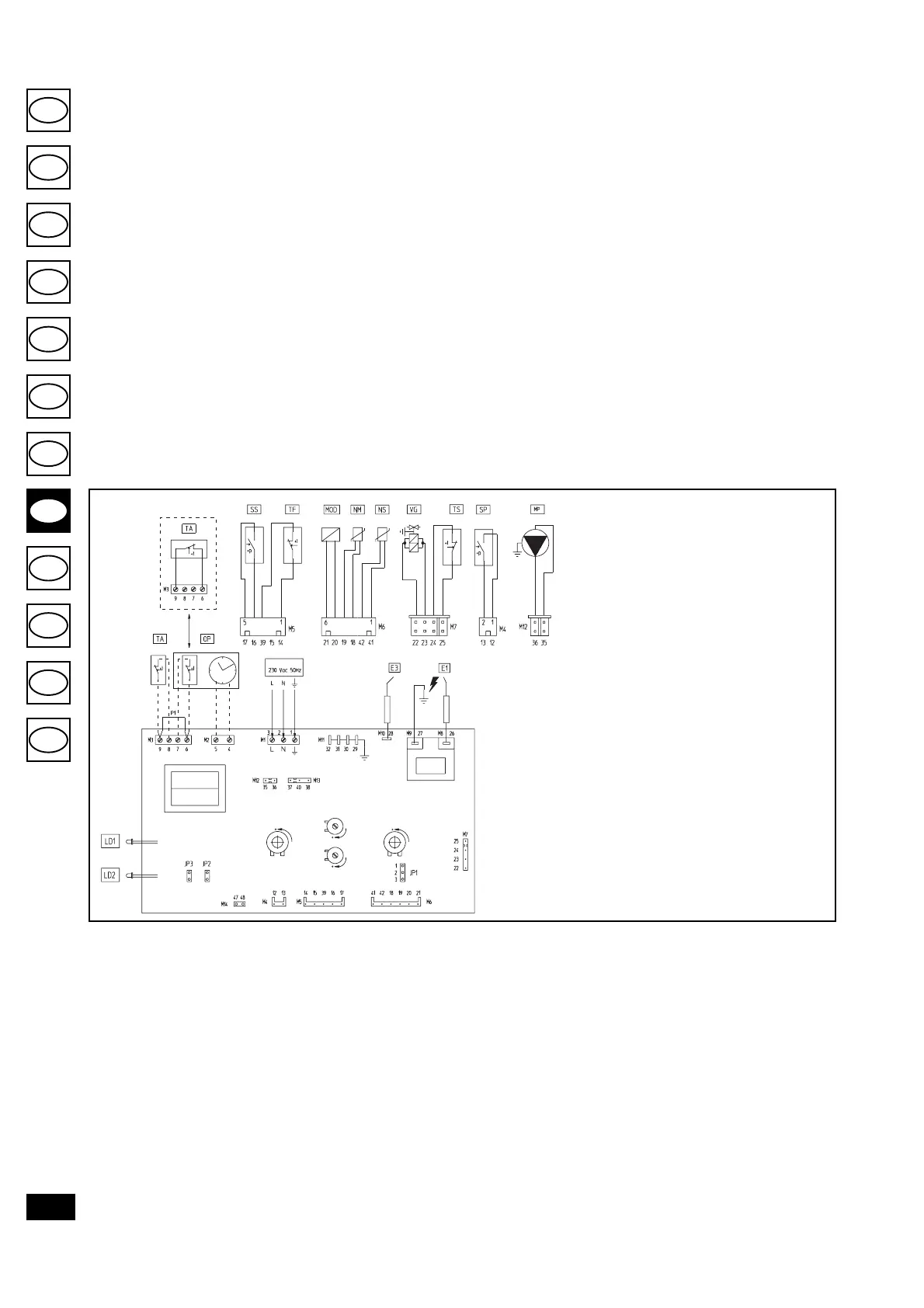

Električna shema Nike Star.
Legenda:
E1 - Svečke za vžig
E3 - Svečke za merjenje
JP1 - Plinski selektor
JP2 - Selektor za sanitarno vodo
JP3 - Časovni selektor za segrevanje
LD1 - Led prisotnost plamenčka
LD2 - Led signal okvare
MOD- Modularna tuljava
MP - Cirkulator
M14 - Selektor za mestni plin
NM - Sonda NTC za odtok
NS - Sonda NTC za sanitarno vodo
OP - Ura za programiranje (opcija)
P1 - Mostiček termostata
SP - Mikro merilec pritiska absolutni
SS - Mikro merilec pretoka sanitarne vode
TA - Sobni termostat on/of (opcija)
TF - Termostat za dim
TS - Varnostni termostat za previsoko
temperaturo
VG - Plinski ventil
napajanje
primaren
sekundaren
sanitarna regulacija
regulacija segrevanja
minimalno segrevanje
maksimalno segrevanje
rumeno/zeleno
plav
rjav
siv
siv
plav
rjav
črn
črn
rdeč
rdeč
črn
črn
bel
bel
plav
rjav
oranžni
oranžni
