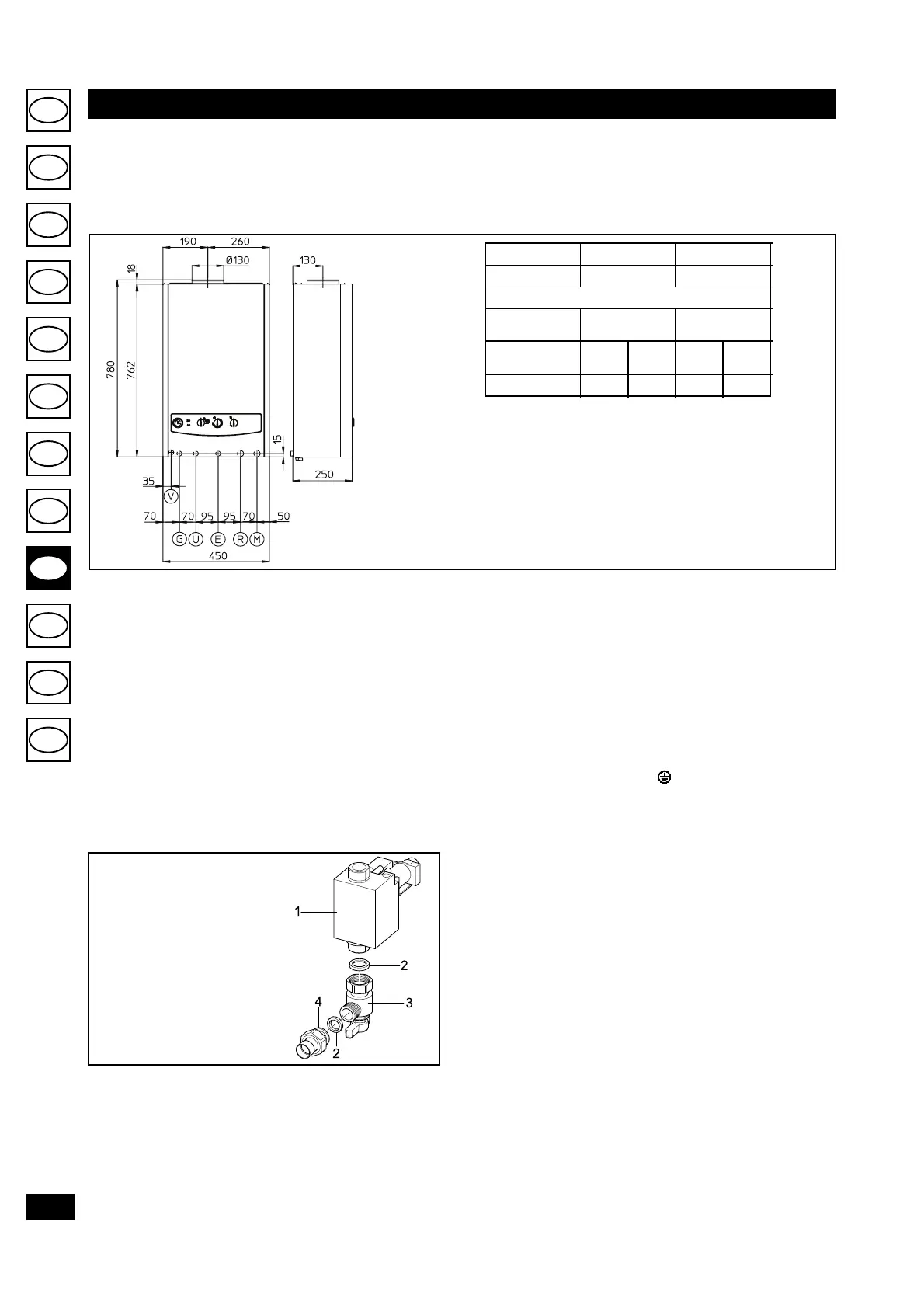

A KAZÁN FELSZERELÉSE
Tudnivalók a kazán felszerelésével kapcsolatban.
A kazánok légköri nyomáson forráspontnál alacsonyabb hőmérsékletre
melegítik a vizet. A kazánokat szolgáltatásainak és teljesítményének
megfelelő fűtő- és használati melegvíz rendszerre kell csatlakoztatni.
Jelmagyarázat:
G - Gázbemenet
U - Használati melegvíz kimenet
E - Használati melegvíz bemenet
R - Berendezés visszatérő kör
M - Berendezés odairányú kör
V - Elektromos bekötés
Magasság (mm) Szélesség (mm) Mélység (mm)
780 450 250
Bekötések
Gáz Készülék Viz
GUERM
3/4"* 1/2" 1/2" 3/4" 3/4"
Gázcsatlakoztatás (II
2H3+
kategóriába tartozó berendezés). Kazánjaink
metán gázzal (G20) és G.P.L.-lel történő működtetésre készülnek. A gáz
bekötése előtt a fűtőanyagnak a berendezésbe történő jutását biztosító
csöveket alaposan meg kell tisztítani, hogy eltávolítsuk a kazán működési
teljesítményét rontó esetleges szennyeződéseket. Ezen kívül ellenőrizni
kell, hogy a csatlakoztatandó gáz azonos-e avval a fajtával, amihez a kazán
készült (lásd a kazánon található adattáblát). Amennyiben eltérés van, a
kazánt át kell alakítani a másik gáztípusra (lásd a berendezés átalakítása
gáztípus változás esetén). Ezen felül fontos, hogy ellenőrizzük a kazán
táplálására használandó (metán vagy G.P.L.) gáz dinamikus hálózati
nyomását, amennyiben a nyomás nem elégséges, ez a gőzfejlesztő
berendezés teljesítményére kihathat és kellemetlenségeket okoz a
felhasználónak.
Ellenőrizzük, hogy a gázcsap bekötése az ábra szerinti összeszerelési
sorrendben és pontosan történjen. A fűtőanyagot a berendezésbe juttató
csőnek az érvényes szabványok szerinti méretűnek kell lennie, hogy
biztosítsa az égőnél a helyes gázhozamot a gőzfejlesztő teljes kapacitással
történő működtetésekor is, illetve, hogy a berendezés szolgáltatásai
teljesüljenek (műszaki adatok). A csatlakoztatás módja meg kell, hogy
feleljen a szabványoknak.
Vízbekötés. A víz bekötése előtt a berendezés minden csövét
alaposan ki kell mosni, hogy eltávolítsuk a kazán működési
teljesítményét rontó esetleges szennyeződéseket. A vízbekötéseket
ésszerűen a kazán sémáján jelölt csatlakozási pontok szerint
végezzük el. A kazán biztonsági szelepének lefolyóját egy megfelelő
lefolyóra kell csatlakoztatni. Ellenkező esetben, a kazán gyártója nem
felelős azért, ha a leeresztő szelep nyit és a kazánvíz elárasztja a
helyiséget.
Figyelem: A gyors hőcserélő élettartamának és hatékonysági jellemzőinek
megtartásához javasoljuk a “polifoszfát adagoló” kit felszerelését,
amennyiben vízkőlerakódásokat képző vizet használunk (különösen ajánlott
a kit többek között olyan esetekben, amikor a vízkeménység 25 francia fok
feletti).
Elektromos bekötés. Az Nike Star kazán védettségi foka a teljes
készüléken IPX4D. Az elektromos biztonság azonban csak akkor
érvényesül, ha a kazán tökéletesen van bekötve és földelve, az érvényben
lévő szabályoknak megfelelően.
Figyelem. Az Immergas SpA. Minden felelősséget elhárít azokért a
személyeken vagy dolgokon esett károkért, amelyek a kazán nem földelt
bekötéséből és a CE idevonatkozó szabályainak be nem tartásából
származnak. Ellenőrizni kell ezen kívül, hogy az elektromos készülék
megfeleljen a kazán műszaki adattáblájában szereplő maximálisan
felvehető teljesítménynek.
A kazánok „X” típusú, speciális kábellel rendelkeznek, amelyen villásdugó
van. Az áramellátó kábelt be kell kötni a 230 V/50 Hz hálózatba, figyelembe
véve az L-N polaritást és a földelést
, a hálózaton kell, hogy legyen egy
többpólusú választókapcsoló, amely egy legalább 3 mm-es nyitást biztosít.
A tápvezeték cseréjekor hívjunk szakembert (hívjuk például az Immergas
Szervizszolgálatát).
A tápvezetéknek az előírt vonalvezetést kell követnie. Ha le kell cserélni a
hálózati biztosítékot a szabályzó panelen, használjon 2A gyorsbiztosítékot.
A készülék elektromos ellátásához nem megengedett adapterek, többfejű
elosztók és hosszabbítók használata.
Megjegyzés: Ha a bekötés alatt nem tarják be az L-N polaritás szabályait,
a kazán nem érzékeli a tűz jelenlétét és gyújtásszakaszba kezd. Ha nem
tartják be az L-N polaritást és a földelésen nagyobb állandó feszültség van
jelen, mint 30V, a kazán ugyanúgy működik (de csak ideiglenesen). A
feszültségi adatokat megfelelő eszközökkel kell ellenőrizni, nem elégséges
a fázisceruza.
A szobatermosztát elektromos bekötése On/Off. Az Nike Star kazán
egyedi vagy egyidejű termosztáttal vagy kronosztáttal és On/Off program-
kapcsolóórával. Mindkét kiegészítőt az egyenkénti összeszerelésnél 6-os
és 9-es kapoccsal kell bekötni, elkerülve a P1 hidat. Ha mindkettő jelen
van, a termosztátot 8 és 9 kapoccsal kell bekötni, a programórát 6 és 7
kapoccsal, elkerülve a P1 hidat, lásd az elektromos bekötés rajzát.
Figyelem! A kazán csőrendszerét sohasem szabad az elektromos vagy
telefonos földeléshez felhasználni. Győződjünk meg arról, hogy ez nem
történt meg, mielőtt bekötnénk a kazánt.
A helyiségek szellőztetése.
Abba a helyiségbe, ahova a kazánt beszerelik legalább annyi levegőnek
kell beáramlania, amennyit a gáz szabályos elégése és a helyiség
szellőztetése megkíván. A levegő természetes beáramlása közvetlenül az
alábbi nyílásokon keresztül kell, hogy történjen:
- a szellőztetendő helyiség falán kialakított, közvetlenül a szabadba vezető
nyílások;
- egyedi, vagy többszörös, elágazásokkal kialakított szellőzővezetékek.
* = a kazán egy 90 °- os, 3/4”-os csatlakozású gázcsappal és
18 mm-es átmérőjű hegesztendő szerelvénnyel van ellátva.
Jelmagyarázat:
1 - Gázszelep
2 - Tömítés
3 - Gázcsap
4 - Gázcső
Ezeket a kazánokat nem lehet hálószobában felszerelni. Ezen kívül nem
szabad őket olyan helyiségben beüzemelni, ahol kandalló vagy más olyan
nyitott kémény található, amelynek nincs saját levegőbeáramoltatása. Olyan
környezetben kell a kazánokat felszerelni, ahol a hőmérséklet nem csökken
0°C alá. A kazánokat nem szabad kitenni káros légköri hatásoknak.
