A KAZÁN MŰKÖDÉSBE ÁLLÍTÁSA (KEZDETI
ELLENŐRZÉS)
A berendezés éves ellenőrzése és karbantartása.
Legalább éves gyakorisággal el kell végezni az alábbi ellenőrző és
karbantartó műveleteket.
- Tisztítsuk meg a füstoldali hőcserélőt.
- Tisztítsuk ki a fő égőfejet.
- Szemrevételezéssel ellenőrizzük, hogy a huzat- és szélgátló nem sérült
vagy rozsdásodott-e.
- Ellenőrizzük, hogy a begyújtás és a működés szabályos-e.
- Ellenőrizzük, hogy az égőfej használati melegvíz és fűtési fázisban
megfelelően van-e beállítva.
- Ellenőrizzük a berendezés vezérlő és szabályozó egységeinek szabályos
működését és különösen:
- a kazánban elhelyezett főkapcsoló működését;
- a berendezést szabályozó termosztát működését;
- a használati melegvíz termosztát működését.
- Ellenőrizzük, hogy a gázbevezető kör nem ereszt-e, úgy, hogy a gázcsap
elé iktassunk be egy “U” vagy egy digitális manométert, majd zárjuk el a
kazán elzáró szelepét (csapját), iktassuk ki a gázszelepet – 5 perc
elteltével a nyomásmérőn mutatott érték nem változhat.
- Ellenőrizzük a gázhiány esetén működésbe lépő ionizációs lángőrt – a
működésbe lépés ideje 10 másodpercnél kevesebb kell, hogy legyen.
- Szemrevételezéssel ellenőrizzük, hogy a csatlakozásoknál van-e
vízszivárgás, vagy rozsdásodás.
- Szemrevételezéssel ellenőrizzük, hogy a víz biztonsági szelepei
nincsenek-e eltömődve.
- Ellenőrizzük, hogy a tágulási tartály töltése, miután a berendezést
kiürítettük és a nyomást nullára csökkentettük (ez a kazán
nyomásmérőjéről olvasható le) – 1,0 bar legyen.
- Ellenőrizzük, hogy a berendezés statikus nyomása (hideg berendezésnél
és a töltőcsapon keresztül történő feltöltést követően) 1 és 1,2 bar között
legyen.
- Szemrevételezéssel ellenőrizzük, hogy a biztonsági és vezérlő
berendezések nem működnek-e rosszul és/vagy nincsenek-e rövidre
zárva, különösen az alábbiakat ellenőrizzük:
- biztonsági termosztát hőmérséklet értéke;
- víz presszosztát;
- füstelvezetést ellenőrző termosztát.
- Ellenőrizzük az elektromos berendezés állapotát és épségét, különösen:
- az elektromos tápfeszültség vezetékeit a vezetékleszorítóban
legyenek;
- feketedés- és égésnyomok nem lehetnek.
A szobatermosztát (TA) és a program-kapcsolóóra (OP): a kazánra
mindkettő felszerelhető. Ha csak az egyiket kötjük be a 6 és 9 kapocsra
kell kötni, elkerülve ezzel a P1 hidat. Ha mindkettőt bekötjük, a TA-t a 8 és
9 kapocsra kössük és az OP-t a 6 és 7 kapocsra, elkerülve ezzel a P1-t.

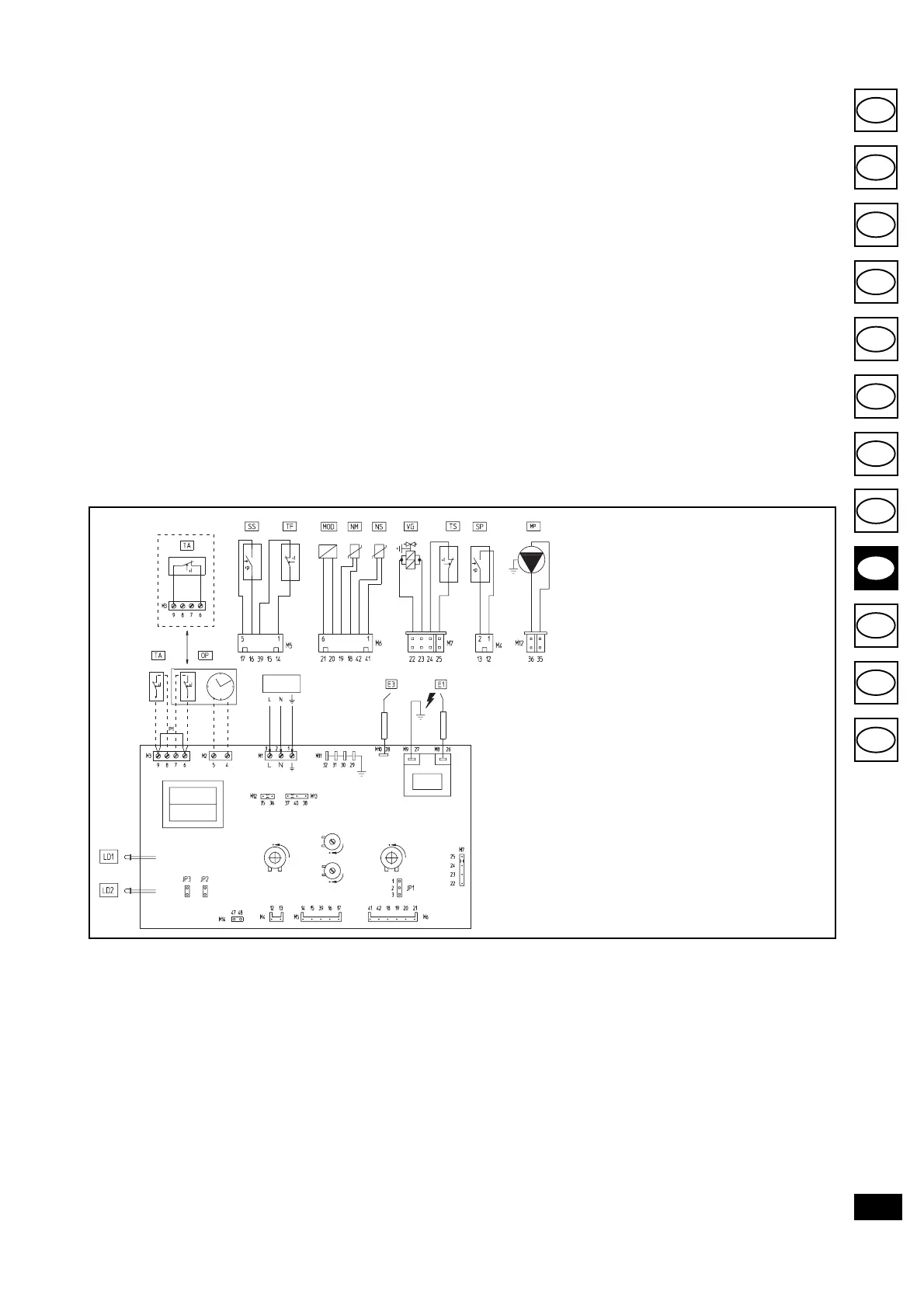

Az Nike Star kazán bekötési rajza.
Jelmagyarázat:
E1 - Gyújtógyertyák
E3 - Lángőr gyertyák
JP1 - Gáz választó kapcsoló
JP2 - Használati melegvíz választókapcsoló
JP3 - Fűtésszabályozó óra választókapcsoló
LD1 - Láng jelenlét led
LD2 - Meghibásodás jelző led
MOD- Modulátor tekercs
MP - Keringető
M14 - Földgáz választó kapcsoló
NM - NTC odairányú szonda
NS - NTC használati szonda
OP - Programozó óra (választható)
P1 - Szobatermosztát híd
SP - Általános mikropresszosztát
SS - Használati melegvíz mikro átfolyásmérő
TA - Szobatermosztát On/Off (küön rendelhető)
TF - Füst termosztát
TS - Túlhevülési biztonsági termosztát
VG - Gázszelep
Kék
Barna
Kék
Barna
Szürke
Szürke
Fekete
Fekete
Piros
Piros
Fekete
Kék
Fekete
Barna
Fekete
Piros
Narancssárga
Narancssárga
Prikljuãak
230 Vac 50 Hz
Barna
Kék
Sárga/zöld
Primer
Szekunder
Használati melegviz
szabályozása
Fűtés szabályozása
Minimális fűtés
Maximális fűtés
