Россия
УСТАНОВКА БОЙЛЕРА
Указания по установке.
Бойлеры предназначены для нагрева воды при температуре ниже
температуры кипения при атмосферном давлении.
Они должны быть подключены к системе отопления и к системе

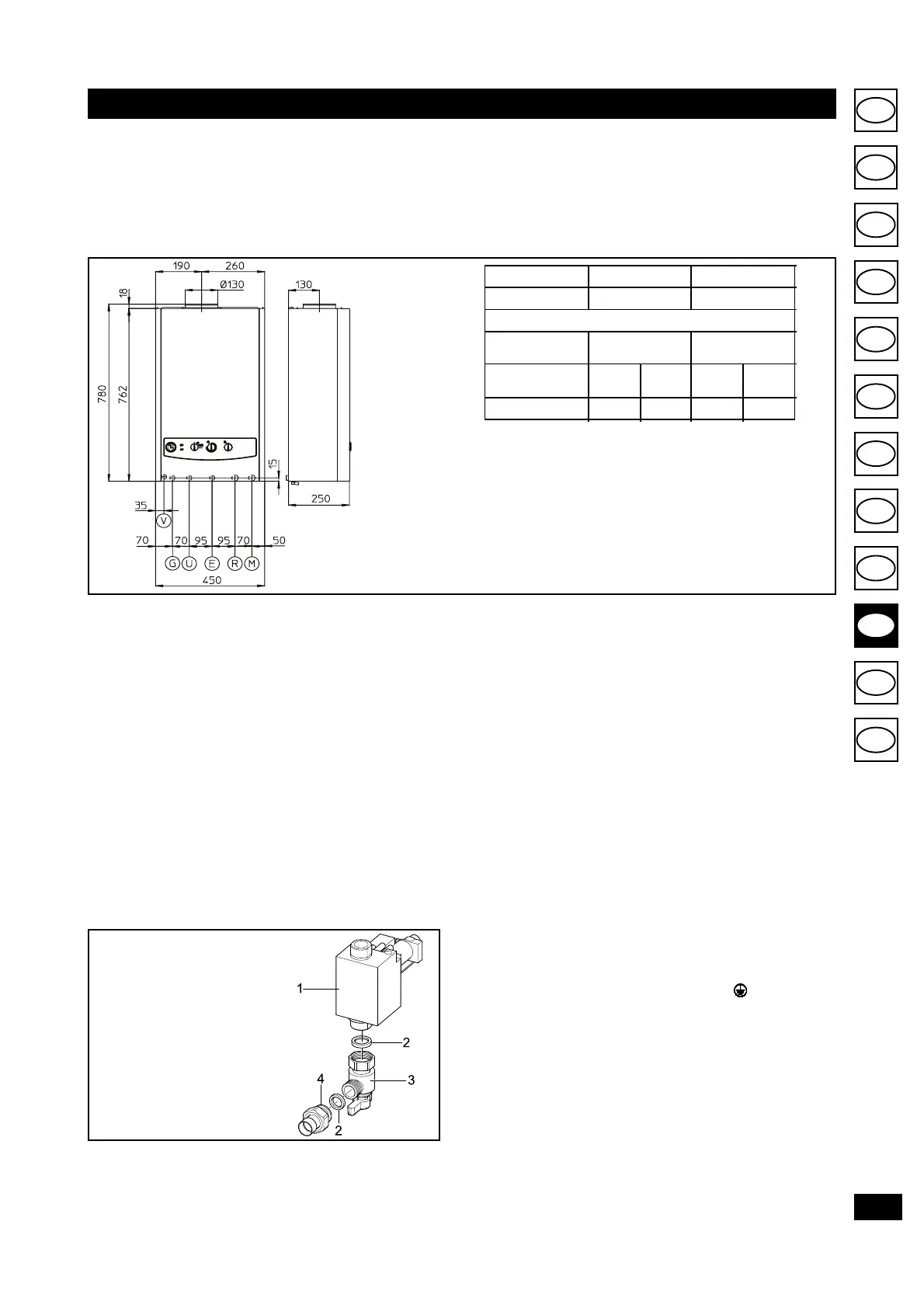

Основные размеры.
Легенда:
G - Вход газового топлива
U - Выход горячей хозяйственной воды
E - Вход хозяйственной воды
R - Возврат воды из отопительной системы
M - Питание отопительной системы
V - Точка подключения электрической сети
Подключение к сети газового снабжения (Аппараты категории
II
2H3+
). Выпускаемые нами бойлеры предназначены для работы на
метане (G20) и сжиженном пропане. Прежде чем подключить бойлер
к сети газоснабжения необходимо осуществлять аккуратную
внутреннюю очистку всех трубопроводов системы подвода топлива
для удаления возможных остатков, которые могли бы вредить
работоспособности бойлера. Необходимо также проверить
соответствие газового топлива с видом газа, на который рассчитан
бойлер (смотреть прикрепленную к бойлеру табличку номинальных
данных). В случае несоответствия, бойлер следует приспособить к
применяемому газу (смотреть указания о подналадке аппаратов при
замене газа). Проверить также динамическое давление используемого
для питания бойлера газа (метана или сжиженного пропана);
недостаточное давление может влиять на мощность генератора и
привести к некомфортабельным бытовым условиям для
пользователя.
Проверить правильность подключения газового крана, придерживаясь
последовательности монтажа, указанной на рисунке. В соответствии
с действующими нормами, подводящий газопровод должен иметь
подходящие размеры для обеспечения правильного расхода газа
горелкой даже в условиях максимальной производительности
генератора и для обеспечения технических показателей (технических
данных) аппарата. Соединительная система должна соответствовать
нормам.
Подключение к сети водоснабжения. Прежде чем подключить
бойлер к сети водоснабжения, все трубопроводы системы следует
аккуратно промывать для удаления возможных остатков, которые
могли бы вредить работоспособности бойлера. Гидравлические
соединения следует осуществлять рационально с помощью патрубков,
предусмотренных для этой цели на панели бойлера. Сливное
отверстие предохранительного клапана бойлера должно быть
соединено с соответствующим канализационным устройством. В
противном случае, при срабатывании выпускного клапана и
затоплении помещения Изготовитель бойлера не несет
ответственность.
Внимание: если свойства применяющихся вод могут привести к
образованию известковых отложений, для обеспечения
долговечности и работоспособности быстродействующего
теплообменника, рекомендуется установить набор “дозатор
полифосфатов” (в частности и в качестве не исчерпывающего
примера, набор рекомендуется при жесткости воды выше 25
французских градусов).
Электрические соединения. Бойлеры “Nike Star” имеют класс
защиты IPX4D. Полная электрическая безопасность аппарата
достигается только при наличии надежного соединения его с
эффективной системой заземления, выполненной в соответствии с
действующии правилами техники безопасности.
Внимание: Фирма “Immergas S.p.A.” снимает с себя всякую
ответственность за вред, причиненный людям или предметам в
результате невыполнения заземления бойлера и несоблюдения
соответствующих норм CEI.
Проверить соответствие электрической сети максимальной
потребляемой мощности аппарата, указанной на табличке
номинальных данных.
Бойлеры поставляются в комплекте со специальным кабелем питания
типа “X” без штепсельной вилки. Кабель должен быть подключен к
электрической сети 230 В - 50 Гц, соблюдая полярность L-N и
предусмотренное соединение на землю (зажим
). Электрическая
сеть питания бойлера должна быть снабжена отключающим
устройством с межконтактным зазором не менее 3 мм.
В случае замены питательного кабеля, нужно обратиться к
уполномоченному специалисту (например, к специалистам Центра
Сервисного Обслуживания фирмы Иммергаз). Прокладку кабеля
следует осуществлять в соответствии с предусмотренной схемой.
Для замены плавкого предохранителя, смонтированного на плате
регулировки, используйте быстродействующий предохранитель на 2
A. Для питания аппарата от электрической сети не допускается
использовать переходники, многоконтактные штепсельные вилки и
удлинители.
ПРИМЕЧАНИЕ: В случае несоблюдения полярности L-N при
выполнении электрических соединений, система управления
бойлером не воспринимает наличие факеля, вызывая блокировку
зажигания. В случае несоблюдения полярности L-N, если в
нейтральном проводе имеется временное остаточное напряжение
Высота (мм) Ширина (мм) Глубина (мм)
780 450 250
Соединения
ГАЗОСНАБЖЕНИЕ
ГОРЯЧЕЕ
ВОДОСНАБЖЕНИЕ
СИСТЕМА
ОТОПЛЕНИЯ
GUERM
3/4"* 1/2" 1/2" 3/4" 3/4"
хозяйственного водоснабжения, соответствующим их
эксплуатационным характеристикам и мощности. Бойлеры не могут
быть установлены в спальных комнатах или же в ванных или душевых
помещениях. Они также не могут быть установлены в помещениях,
где имеются открытые дымоходы (камины) без подвода собственного
воздуха. Они должны быть установлены в помещениях, где
температура окружающего воздуха не падает ниже 0°C. Бойлеры не
должны подвергаться воздействию атмосферных агентов.
* = бойлер оснащен газовым краном на
90° с соединениями 3/4” и сварным
патрубком диам.18 мм.
Легенда:
1- Газовый клапан
2 - Плоская прокладка
3- Газовый кран
4- Газовая труба
