ПУСК БОЙЛЕРА В ЭКСПЛУАТАЦИЮ
(ПРЕДПУСКОВОЙ КОНТРОЛЬ)
Ежегодные контроль и техническое обслуживание аппарата.
Нижеуказанные операции контроля и технического
обслуживания должны выполняться не реже чем один раз в год.
- Очистка теплообменика со стороны дымовых газов.
- Очистка основной горелки.
- Визуальный контроль зонта на отсутствие повреждений или
коррозии.
- Проверка регулярного включения и работы аппарата.
- Проверка правильной настройки горелки как при работе для
отопления, так и при работе для горячего водоснабжения.
- Проверка исправности работы устройств управления и регулировки
аппарата, в частности:
- срабатывание главного электрического выключателя бойлера;
- срабатывание термостата регулировки системы отопления;
- срабатывание термостата регулировки системы горячего
водоснабжения.
- Контроль герметичности системы питания бойлера газовым
топливом. Контроль осуществляется следующим образом:
подключив U- образный или цифровой манометр к точке отбора,
предусмотренной перед клапаном подачи газа, закройте отсечный
клапан (кран) бойлера; затем выключите клапан подачи газа. Через
5 минут после подключения манометра не должно наблюдаться
изменение давления, показываемого прибором.
- Проверка времени срабатывания устройства защиты от отсутствия
контрольного газа ионизирующего пламени; время срабатывания
должно составлять меньше 10 секунд.
- Визуальный контроль системы на отсутствие утечек воды и
ржавчины в местах соединения.
- Визуальный контроль водовыпускных отверстий
предохранительных клапанов на отсутствие засорений.
- Проверить, после сбрасывания давления до нуля (контролируемого
по показанию манометра бойлера), что давление в
компенсационном сосуде составляет 1,0 бар.
- Проверить, что статическое давление в системе (в холодном
состоянии и после заполнения ее водой с помощью
соответствующего крана) составляет от 1 до 1,2 бар.
- Проверить визуально устройства защиты и контроля на отсутствие
повреждений и/или коротких замыканий; в частности следует
проверять:
- предохранительный термостат температуры;
- реле давления воды;
- контрольный термостат отвода дымовых газов.
- Проверить состояние и цельность электрической системы, и в
частности:
- кабели электрической системы питания должны находиться в
соответствующих сальниках;
- на их поверхности не должно быть следов чернения или
пережогов.
Камерный термостат и программирующий таймер: к бойлеруу
предусмотрена возможность подключения камерного термостата (TA)
и программирующего таймера (OP). При наличии только одного из
вышеуказанных приборов, его следует подключить к клеммам 6 - 9,
удалив перемычку P1. В случае установки обоих приборов, TA
подключается к клеммам 8 и 9, а OP к клеммам 6 и 7, предварительно
удалив перемычку P1.

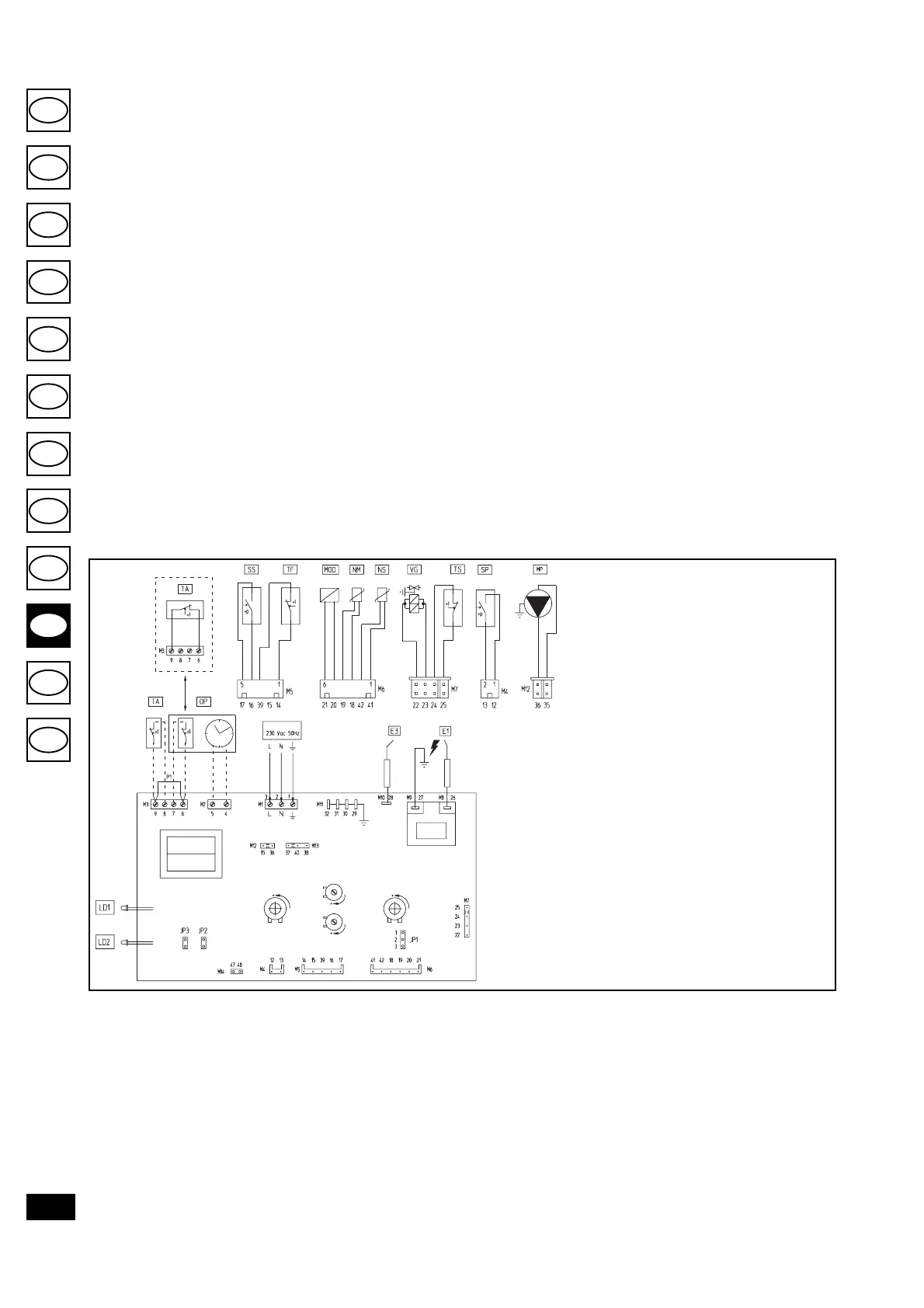

Электрическая схема бойлера Nike Star.
Синий
Коричневый
Серый
Серый
Синий
Коричневый
Синий
Коричневый
Коричневый
Синий
Черный
Черный
Черный
Черный
Черный
Красный
Красный
Красный
Оранжевый
Оранжевый
Желто-зеленый
Медленное включение
Тепловая мощность
Отопление
Горячее водоснабжение
Питание
Первичный
контур
Вторичный
контур
Легенда:
E1 - Свеча зажигания
E3 - Контрольная свеча
JP1 - Переключатель газа
JP2 - Переключатель функций системы горячего
водоснабжения
JP3 - Переключатель таймера системы
отопления
LD1 - СИД сигнализации наличия пламени
LD2 - СИД сигнализации неисправностей
MOD- Катушка модулятора
MP - Циркуляционный насос
M14 - Переключатель газа городской сети
NM - Датчик NTC со стороны подачи
NS - Датчик NTC системы горячего
водоснабжения
OP - Программирующий таймер
(факультативный)
P1 - Перемычка камерного термостата
SP - Микровыключатель реле давления
SS - Микровыключатель реле потока горячего
водоснабжения
TA - Камерный термостат Вкл./Выкл.
(факультативный)
TF - Термостат дымовых газов
TS - Предохранительный термостат
VG - Клапан подачи газа
