5x
2
6
11
3
5x
1
1
2
4
1
1
6
7
R
M
USCITA SX
12

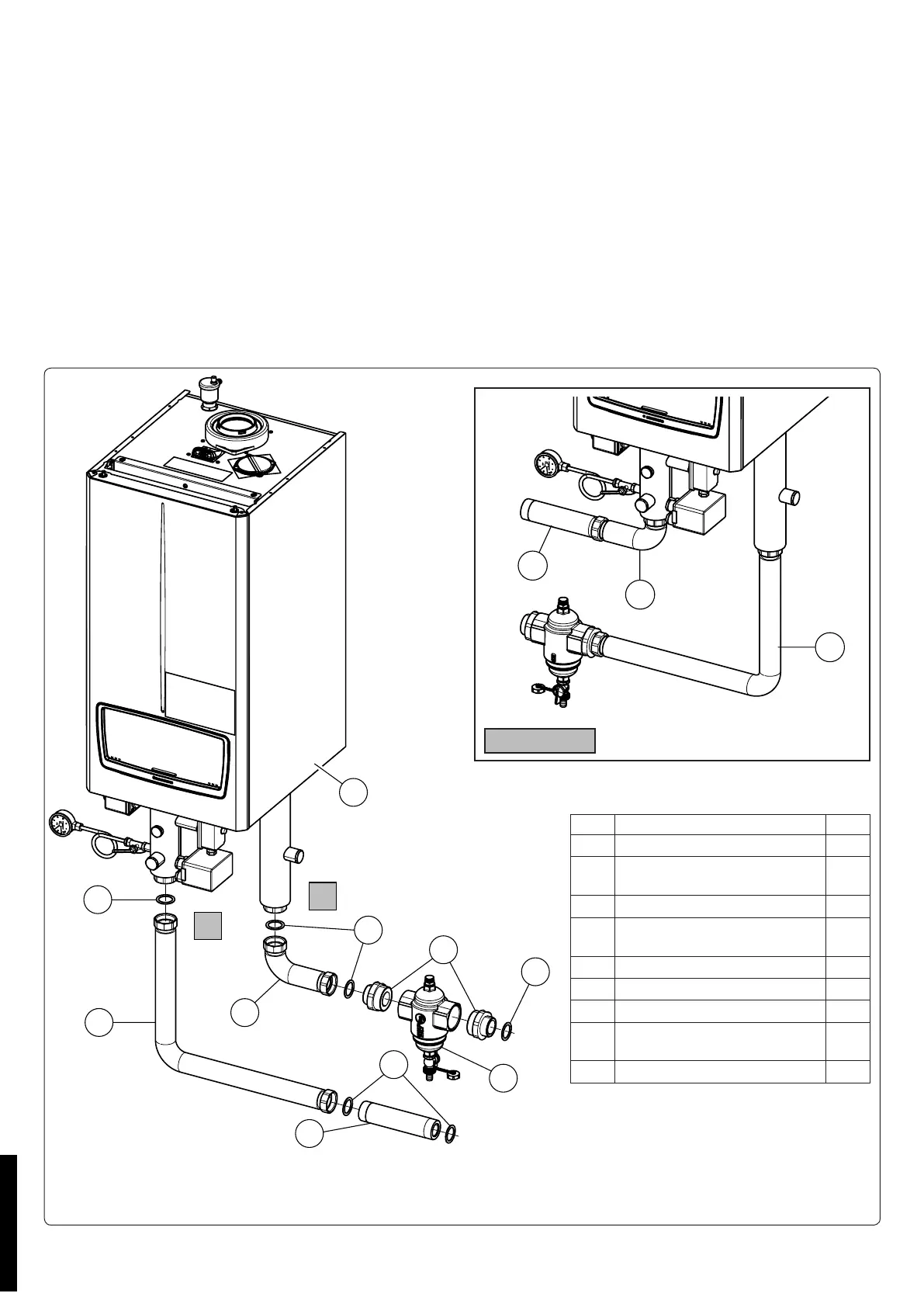

Montaggio kit defangatore.
Assemblare sul defangatore (4) i nipples (3) assicurandosi di interporre apposito materiale di tenuta quale stoppa o simili.
Collegare sul ritorno (R) della caldaia (7) il tubo (2) e il defangatore (4), precedentemente assemblato con i nipples (3), assicurandosi di
interporre le guarnizioni (1).
Collegare sulla mandata (M) della caldaia (7), in sequenza, il tubo (6) e il tubo (5) assicurandosi di interporre le guarnizioni (1) come
indicato in Fig. 11.
N.B.: Scegliere il tubo (5) della lunghezza adeguata a seconda della tipologia di caldaia (35-55-80-100-120-150-180) e del tipo di connes-
sione da eseguire (sinistra o destra) (vedi Fig. 7, 8, 9 e 10).
Dopo il 1° collaudo in temperatura vericare il serraggio di tutte le tubazioni.
N.B.: i componenti a valle dell'impianto quali vaso d'espansione etc... vanno dimensionati in base alla portata dell'impianto.
Nel caso di montaggio del kit con uscite libere sul lato sinistro è necessario eseguire l'installazione come rappresentato in gura 12.
Attenzione: le caldaie VICTRIX PRO V2 hanno un grado di isolamento elettrico IPX5D e possono essere installate anche all'esterno
mediante gli appositi kit; è opportuno comunque, se installate all'esterno, proteggere dagli agenti atmosferici i kit.
Le caldaie devono essere installate nelle congurazioni e con i propri kit sicurezza originali.
La ditta declina ogni responsabilità qualora
l'installatore non utilizzi i dispositivi ed i kit originali approvati INAIL o li utilizzi impropriamente.
ATTENZIONE: L'installazione a seguire non è valida per il mercato italiano.
Rif Descrizione componenti kit Q.tà
1 Guarnizione 44x34x2 6
2 Tubo mandata kit batteria
Victrix Pro V2 BP
1
3 Nipples ottone G 1 1-2 G 2 mm 2
4 Defangatore G2 R146MY018
Victrix Pro V2
1
5A Tubo DN40 G 1 1/2 L.199 1
5B Tubo DN40 G 1 1/2 L.289 1
5C Tubo DN40 G 1 1/2 L.111 1
6 Tubo mandata kit defangatore
Victrix Pro V2
1
7 Caldaia 1
STD.010229/000
