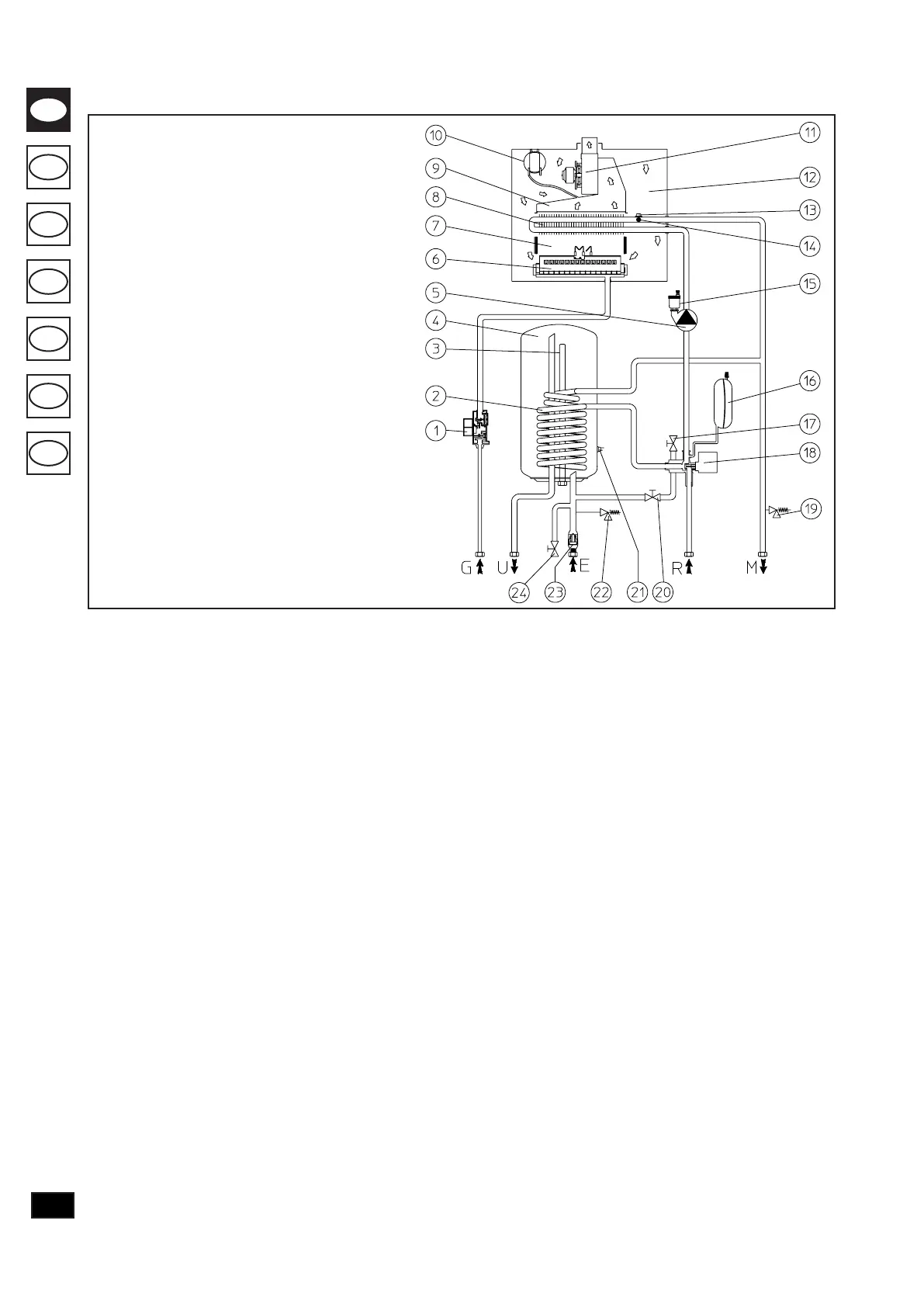

Leyenda:
1 - Válvula de gas
2 - Serpentín acero inox. para calentador
3 - Ánodo de magnesio
4 - Calentador
5 - Circulador
6 - Quemador principal
7 - Cámara de combustión
8 - Intercambiador primario
9 - Campana de humos
10 - Presostato seguridad ventilador
11 - Ventilador de expulsión de humos
12 - Cámara hermética
13 - Sonda NTC límite y regulación calefacción
14 - Termostato seguridad sobretemperatura
15 - Válvula de salida de aire automática
16 - Depósito de expansión
17 - Llave de vaciado de la instalación
18 - Válvula 3 vías motorizada
19 - Válvula de seguridad 3 bar
20 - Llave de llenado
21 - Sonda NTC sanitario
22 - Válvula de seguridad 8 bar
23 - Válvula antirretorno
24 - Llave de vaciado del calentador
G - Alimentación de gas
U - Salida de agua caliente sanitaria
E - Entrada de agua sanitaria
R - Retorno de la instalación
M - Salida hacia la instalación



 

 






 




 



 




 




 
 









 
 

 
 
 
 
 


 







 
 

 









