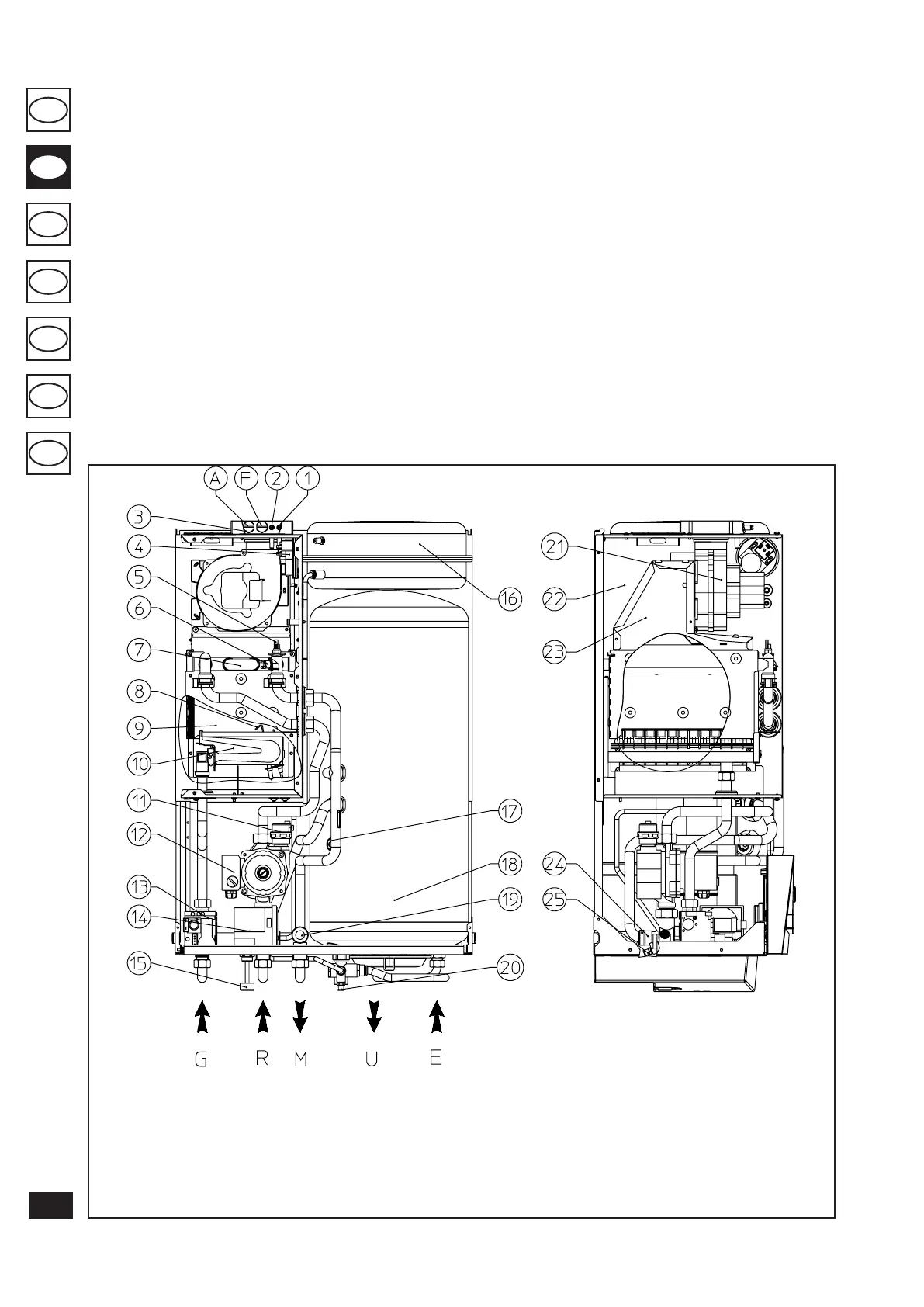

Oznaczenia:
1 - Króciec poboru ciśnienia, sygnał ujemny
2 - Króciec poboru ciśnienia, sygnał dodatni
3 - Króćce poboru (powietrza A) - (spalin F)
4 - Presostat wentylatora
5 - Sonda NTC - regulacja ogrzewania
6 - Termostat przegrzania
7 - Wymiennik pierwotny
8 - Elektrody zapłonu i kontroli płomienia
9 - Komora spalania
10 - Palnik
11 - Zawór odpowietrzający
12 - Pompa obiegowa
13 - Zawór gazu
14 - Zawór trójdrożny sterowany silnikiem
15 - Kurek napełniania instalacji c.o.
16 - Zbiornik wyrównawczy
17 - Sonda NTC wody sanitarnej
18 - Bojler ze stali nierdzewnej 316L
19 - Zawór bezpieczeństwa 8 bar wody sanitarnej
20 - Kurek opróżniania bojlera
21 - Wentylator wylotowy spalin
22 - Komora zamknięta
23 - Czopuch
24 - Zawór bezpieczeństwa 3 bar instalacji c.o.
25 - Kurek opróżniania instalacji c.o.
