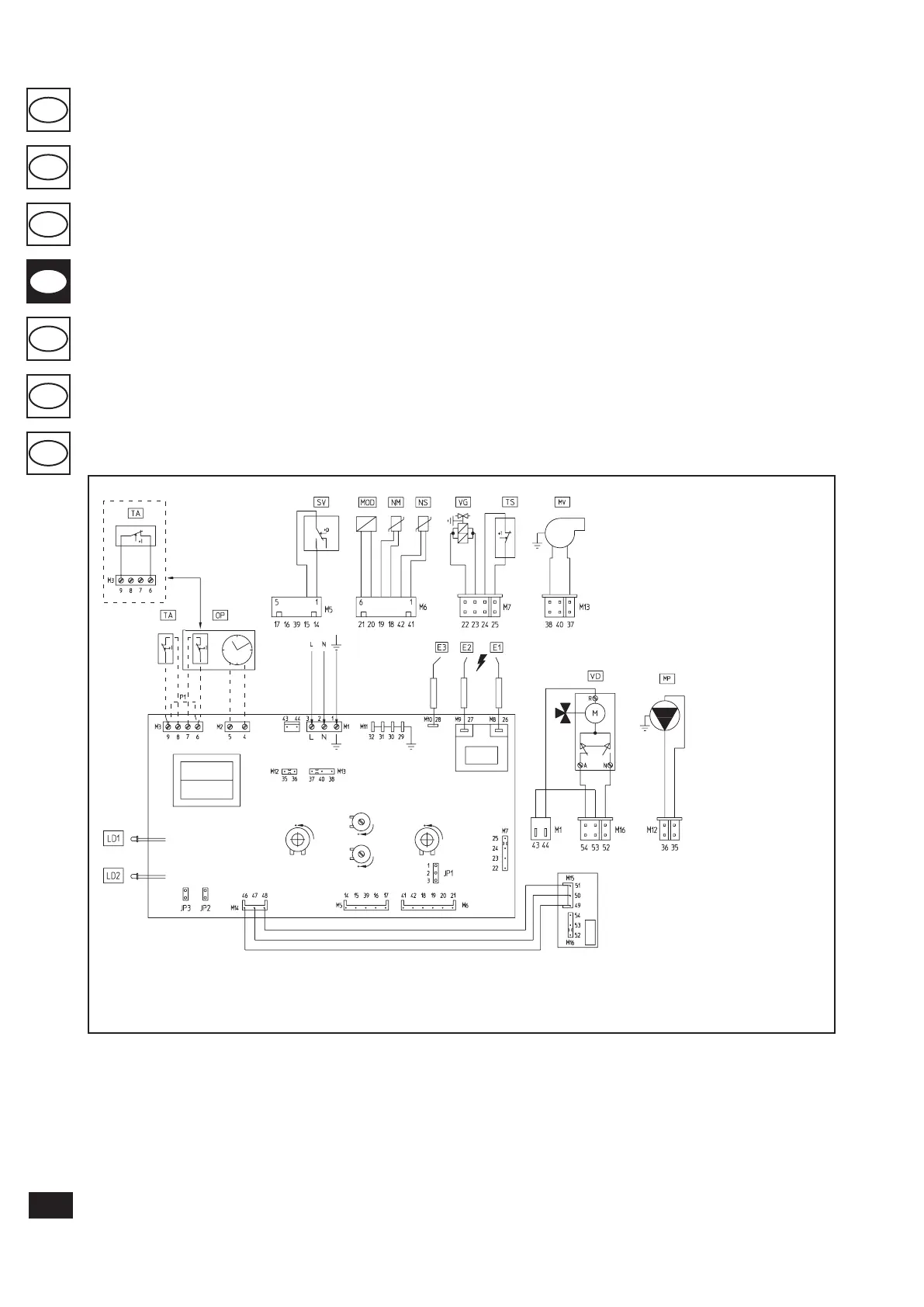

Legenda:
E1-E2 - Svečke za vžig
E3 - Svečka za merjenje
JP1 - Plinski selektor
JP3 - Selektor timer segrevanja
LD1 - Led za prisotnost plamenčka
LD2 - Led za signaliziranje okvar
MOD- Tuljava modulatorja
MP - Obtočna črpalka
MV - Ventilator
NM - Sonda NTC odtoka
NS - Sonda NTC za sanitarno vodo
OP - Ura za programiranje
(opcija)
P1 - Mostiček za termostat okolja
SV - Mikro presostat zraka
TA - Termostat okolja On/Off
(opcija)
TS - Varnostni termostat
VD - Motoriziran ventil,
deviator s tremi izhodi
V/G - Plinski ventil
siv siv
črn črn
črn
črn
rdeč rdeč
rdeč
plav
plav
pla
v
črn
oranžni
rjav
rjav
rjav
rjav
bel
bel
plav
rjav
rumeno/zeleno
glavni
sekundaren
led za prisotnost plamenčka
led za signalizacijo okvar
počasno prižiganje
sanitarna garnitura
garnitura za segrevanje
moč segrevanja
vijoličen
bel
oranžni





