-31-
I

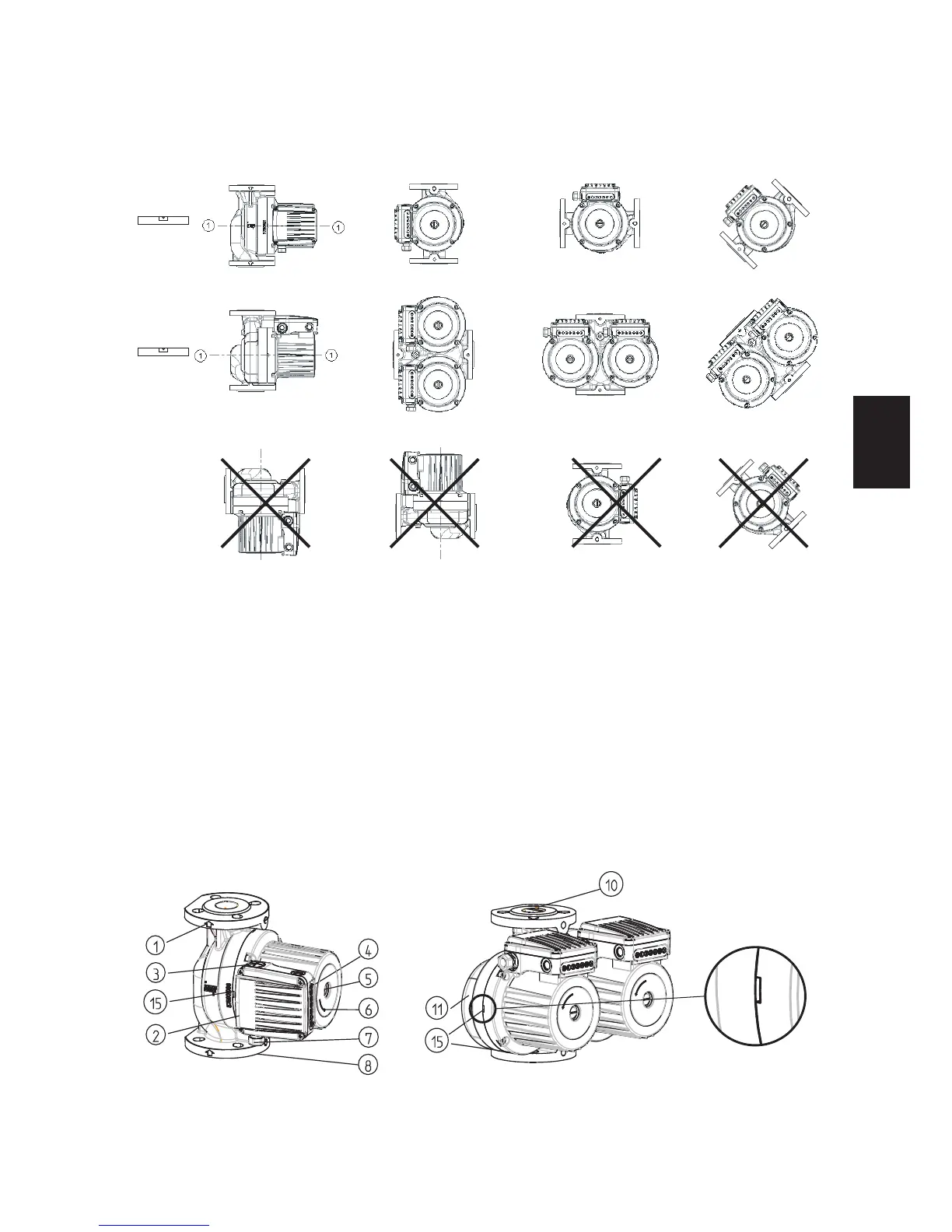

- posizioni di montaggio corrette
g.1
5.1.1 Isolamento della pompa nei sistemi di raffreddamento / climatizzatori
Quando si desidera isolare il telaio idraulico in caso di utilizzo delle pompe nei sistemi di
raffreddamentobisognaeffettuaresull’ediciol’isolamentodiffusodeltelaioidraulico.
ATTENZIONE!
Il telaio idraulico della pompa può venir isolato solo no alla fessura tra il motore ed
il telaio idraulico. Le aperture per l’eliminazione della condensa devono essere libere
e consentire la sua uscita dalla sede dello statore.Taliuscite devono rimanere libere
neisistemidiriscaldamento,quandovieneeffettuatosolamentel’isolamentotermicodel
telaio idraulico (gura 2, 3 POS 15). Il telaio dell’elettromotore sul quale si trovano le
apertureperl’eliminazionedellacondensanondeveesseremaiisolato!
  g.2    g.3
